諧波減速機是什麼？三大核心組件、運作原理和購入要點一篇看！

從半導體製程中機械手臂精準放置晶圓，到醫療手術機器人執行細膩縫合，這些高端設備對精準定位和重複一致的要求幾乎達到零誤差。傳統齒輪減速機在極高精度應用中，常因回程間隙與剛性限制而難以達到理想表現；為了突破這個限制，「諧波減速機」就是為了克服這些挑戰而誕生的革命性技術。接下來，我們將帶你快速了解諧波減速機原理、核心優勢，以及目前在自動化設備、機器人與半導體產業中的應用亮點。

諧波減速機是什麼？如何成為精密工業首選？

諧波減速機原理是一種利用彈性原理運作的精密傳動裝置。它由美國發明家C. Walton Musser在1957年發明，最初應用於對精度要求極高的航太領域。作為這項技術的創始品牌，Harmonic Drive®以柔輪（也稱彈性齒杯）的耐用度和整體準確度領先業界，擁有難以超越的技術優勢。跟傳統行星式或擺線式減速機相比，諧波減速機具備高減速比、零背隙、高精度、高剛性的優勢，且能同時兼顧耐用性與輕量化的緊湊結構，這使它成為精密工業傳動的首選。

精密工藝的結晶：解構諧波減速機三大核心組件

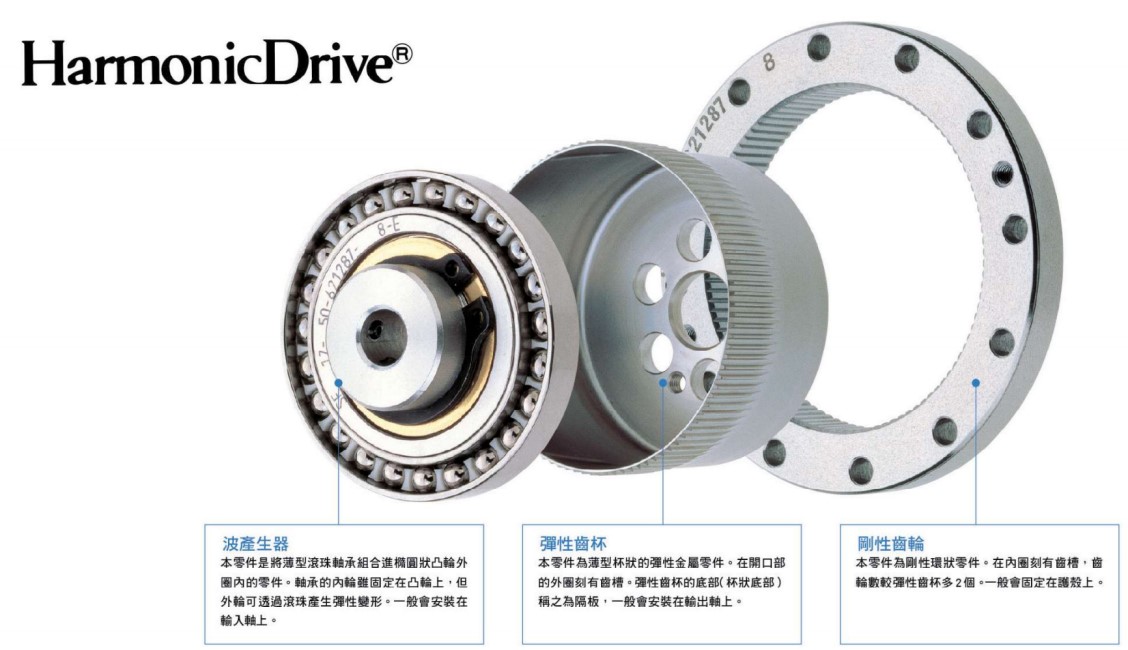

諧波減速機之所以能精準又穩定運作，是因為三個核心零件完美配合，它們分別是波產生器、柔輪（彈性齒杯）與剛性齒輪。

波產生器－系統的「心臟」

波產生器是諧波減速機輸入動力的核心，由一個薄型滾珠軸承和一個橢圓形狀的凸輪組成，安裝在輸入軸上。這個橢圓形狀結構會使外圈軸承產生彈性變形，並將柔輪（彈性齒杯）撐開，這就是整個諧波運動的開始。

彈性齒杯－技術的「靈魂」

柔輪（彈性齒杯）是輸出動力的關鍵，它是一個杯狀的彈性金屬薄零件，外圈刻有精密齒槽，底部通常會跟輸出軸連接。採用特殊鋼材並經過高精度加工，柔輪必須同時具備柔韌性和抗疲勞的能力，維持諧波減速機在長時間使用中的精準與穩定。

剛性齒輪－減速的「框架」

剛性齒輪是諧波減速機中的固定參考框架，它是一個堅硬的環狀零件，內圈刻有齒槽，齒數比柔輪多出2齒。它通常固定在機殼上，擔任整個系統的穩定支柱。當波產生器驅動柔輪變形時，柔輪的齒槽會與剛性齒輪精準嚙合，並透過微小的齒間移動累積，這正是諧波減速機原理中實現高減速比的關鍵機制。

諧波減速機原理大公開：如何用齒差實現高精度減速？

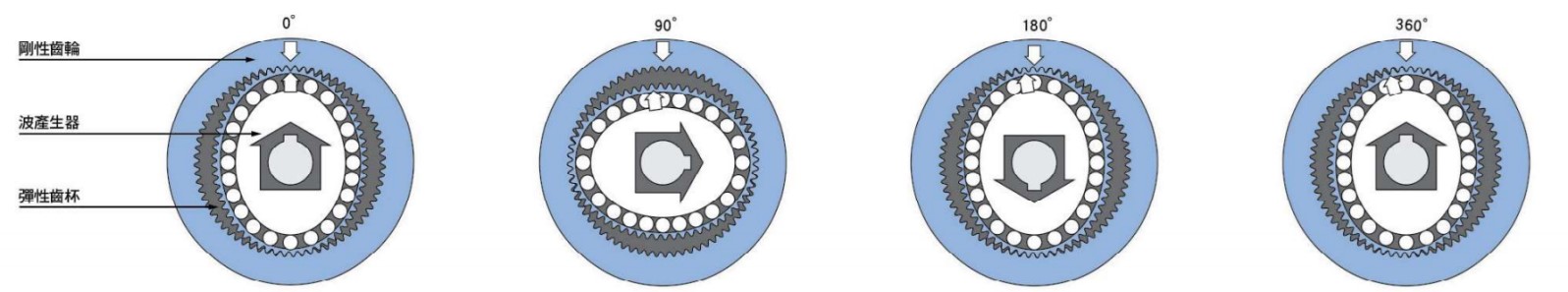

當波產生器開始轉動，橢圓形凸輪會迫使柔輪（彈性齒杯）跟著變形。在橢圓的長邊部分，柔輪的齒槽會跟剛性齒輪完全咬合；而在橢圓的短邊部分，齒槽則會保持分離狀態。

由於柔輪齒槽比剛性齒輪少2齒，當波產生器順時針轉一圈（360度），柔輪會產生一個極小的逆時針轉動。這個微小的齒差透過連續累積，讓諧波減速機得以在極小的體積內，達到高減速比和超高精度，同時保持零背隙的狀態。

Harmonic Drive®核心優勢

Harmonic Drive®難以被其他廠商超越的關鍵：柔輪採用獨家的高強度特殊鋼所製成，加上多齒全面接觸的傳動方式，使得每顆齒輪受力極小，能夠承受更大的扭力，即使在長時間、高頻率的彈性變形下，依然能維持結構完整，大幅延長耐用年限，也降低了設備可能停機的風險。而高精度來自於超過總齒數30%的齒輪同時嚙合，並在180°對稱處嚙合的原理，讓每一次的旋轉都能平均化齒距誤差，達成極高的位置與迴轉精度。

為何頂尖設備都選它？諧波減速機的絕對優勢與權衡考量

諧波減速機優點有哪些？

對於追求高性能的採購人員來說，Harmonic Drive®諧波減速機提供多項優勢，這些優勢直接提升了產品的市場競爭力：

• 驚人的高減速比：單級傳動即可實現1/30至1/320的減速比。

• 真正的零背隙：齒輪間的多齒對稱嚙合特性，從根本上消除了傳統齒輪的間隙問題。

• 無與倫比的定位精度：多齒同時嚙合（約30%）的平均化效應，實現極高的位置與迴轉精度。

• 輕量化與緊湊結構：體積約為傳統齒輪裝置的1/3，重量不到1/2，大幅簡化機構設計。

• 高扭矩承載力：彈性齒杯由特殊鋼製成，多齒同時受力，使每一齒受力小，因此能承受巨大扭矩。

• 卓越的運轉效率：齒嚙合處滑動極少，動力損失小，效率高，有助於驅動馬達小型化。

• 極致的安靜平穩：齒嚙合周速極低且力量平衡，運轉極其安靜、震動極小。

諧波減速機購入考量要點

採購時，您需要權衡以下考量，這能確保您選用的規格專業且準確，我們建議您尋求星泰國際的專業選型服務：

相較於一些高剛性減速機，諧波減速機的扭轉剛性會比較低，您必須在選型時精確計算。柔輪（彈性齒杯）是核心的疲勞零件，它的壽命（從7,000到10,000小時不等）跟負載和速度有密切關係，因此專業的選型服務非常重要。一開始的購買成本相對較高，但企業應該綜合評估它長期下來的總體擁有成本（TCO）效益，因為它可以有效避免之後故障、維修和產線停工的巨大損失。

從陸上到外太空：諧波減速機助力4大產業精密操作

1.工業與協作機器人

在機器人手臂的第4、5、6軸（手腕關節），以及協作機器人（Cobot）所有關節，諧波減速機以輕量化、小型化和零背隙特性，使機器人手臂能模擬人類手臂靈活運動。在執行精密搬運或組裝等複雜作業時，具備卓越的靈活度、定位準確度，也提升了與人類協作時的安全性。

2.高階醫療設備

從達文西手術機器人到CT掃描儀、MRI的定位床，甚至放射治療設備的角度控制。諧波減速機帶來平穩、沒有震動、噪音很低且準確度高的運轉，這確保了醫療過程的安全與有效性。

3.半導體與面板製造設備

在半導體晶圓傳送手臂、曝光機的精密平台，以及檢測設備的探針定位，諧波減速機高精度與穩定性能，滿足無塵室環境要求，也因重複定位準確度成為維持產品良率的關鍵。

4.航太與國防科技

常見應用涵蓋衛星太陽能板的展開機構、天線指向系統，以及火星探測車的輪驅和機械臂。諧波減速機具備極致輕量化與耐嚴苛環境能力，無論在真空或極端溫差下，都能保持高度可靠性與精準度。

為設備選擇最佳搭檔：星泰國際打造完整傳動解決方案

星泰國際作為Harmonic Drive®在台灣的專業合作夥伴，提供Harmonic Drive®諧波減速機產品，並結合整合技術支援和優質售後服務，協助客戶量身打造精密定位與傳動系統解決方案。

高精度減速機單元

作為諧波減速機的核心零件，特別適合需要高設計彈性的設備開發者。其中，CSF supermini系列超小型設計，擁有無背隙、高定位精度的特性，同時兼顧小型、輕量與高轉矩容量。CSG/SHG系列高扭矩、高負載與高可靠性，提供卓越的剛性與穩定性；SHD系列超薄型和中空結構，大幅提升設計自由度，方便進行管線配置。

〈產品推薦：CSF supermini 系列、SHD系列〉

AC伺服致動器

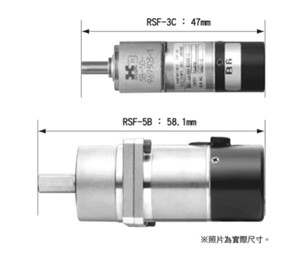

結合諧波減速機與AC伺服馬達形成一體化模組，例如RSF supermini系列（超小圓筒型設計），而FHA-C mini與SHA系列（薄型、中空軸結構，方便佈線和管線配置），可搭配專用驅動器實現高精度控制，展現諧波減速機原理的優異性能。

〈產品推薦：RSF supermini系列、FHA-C mini、SHA系列(SG/HP型) 〉

精密行星齒輪減速機

Harmonic Drive®的薄型彈性齒輪技術應用在行星齒輪的內齒輪上，透過彈性變形，達到極低背隙（3分以下），解決了以往行星減速機的噪音與扭矩波動難題。主要系列有HPGP/HPG，適合高精度需求與伺服馬達應用。

〈產品推薦：Harmonic Drive 諧波減速機〉

結論

諧波減速機是實現高端設備精密化、小型化、輕量化的核心技術。無論您需要的是核心的減速機零件、一體化的伺服致動器，或是用在其他場合的精密行星式減速機，星泰國際擁有專業團隊，我們可以協助您進行精準的扭矩計算、壽命評估和型號選擇。現在就加入星泰國際官方LINE或與我們聯繫，預約技術諮詢，讓我們成為您設備升級路上的最佳幫手！
