音圈馬達 (VCM) 終極指南：原理、選型計算與 SMAC 軟著陸技術全解析
【引言：打破自動化的精度天花板】 當您的產線面臨良率瓶頸，是否曾遇過這樣的狀況：氣壓缸的力量控制忽大忽小，導致易碎工件破裂？或是滾珠螺桿的背隙磨損，讓微米級定位變得遙不可及？
音圈馬達原理是什麼？解密「羅倫茲力」的直驅奧義
摘要：音圈馬達利用磁場與電流產生的羅倫茲力進行直線運動，具備無接觸、無磨損且無磁滯的物理特性，是高頻響應的基礎。音圈馬達 (VCM) 的運作原理其實相當單純且優雅，它基於物理學上的羅倫茲力 (Lorentz Force) 定律。簡單來說，當電流通過一個處於永久磁場中的線圈時，線圈會受到一個與電流大小成正比、方向固定的推力。
從喇叭到精密定位：VCM 的前世今生
您可能不知道，音圈馬達最早的應用其實就在我們身邊——揚聲器（喇叭）。喇叭中的音圈透過快速振動來推動空氣發聲，這種結構為了重現高傳真音質，必須具備極高的反應速度與頻率。工業用的音圈馬達正是將這種「高頻響應」特性放大並強化，使其成為能輸出大推力、長行程的精密致動器 (Actuator)。核心結構拆解：磁鐵組件與線圈繞組的黃金比例
一個高效能的音圈馬達主要由兩大部分組成：1.定子 (Stator)：通常由永久磁鐵與導磁材料組成，負責建立均勻且強大的磁場。
2.動子 (Mover)：也就是線圈繞組，它是唯一運動的部件。
這種結構最關鍵的技術在於「磁路設計」。星泰國際代理的 SMAC 音圈馬達，採用特殊的磁路優化技術，確保線圈在整個行程內都能感受到均勻的磁通量，這意味著無論馬達移動到哪個位置，輸出的力量都保持高度線性與一致，這對於精密力量控制至關重要。
為什麼「直驅 (Direct Drive)」這麼重要？零背隙與無遲滯的真相
傳統的伺服馬達需要透過聯軸器、滾珠螺桿或皮帶將旋轉運動轉換為直線運動。這些中間機構不僅會消耗能量，更會引入「背隙 (Backlash)」與「磨損」問題，隨著使用時間增加，精度會逐漸下降。音圈馬達屬於直驅馬達，線圈直接產生直線推力，中間沒有任何機械轉換機構。這帶來了兩個決定性的優勢：
零背隙 (Zero Backlash)：無論正向或反向移動，完全沒有機械間隙，定位精度極高。
無遲滯 (No Hysteresis)：力量輸出直接對應電流輸入，反應時間通常在毫秒 (ms) 等級，真正做到「隨傳隨到」。
不只是馬達！音圈馬達 (VCM) 的三大核心技術優勢
摘要：VCM 擁有超越傳統馬達的高頻響應速度、微米級定位精度，以及 SMAC 專利的可程式化軟著陸技術，能解決易碎品取放難題。了解原理後，您可能會問：「為什麼我的設備需要用到音圈馬達？」以下三大核心優勢，是工程師選擇 VCM 取代傳統氣壓缸或伺服螺桿的主要理由。
極致的加速度與高頻響應 (High Frequency Response)
由於音圈馬達的動子（線圈）質量非常輕，且沒有導螺桿的慣性阻礙，它能實現極高的加速度。一般 VCM 的操作頻率可輕易達到 100Hz 甚至更高，這對於需要高頻率往復運動的應用（如高速貼標、晶片分選 Die Sorting）來說，是唯一能滿足產能要求的解決方案。微米級 (µm) 甚至奈米級的定位精度
搭配高解析度的光學尺 (Optical Encoder)，音圈馬達的定位精度取決於回授系統的解析度與控制器的性能。星泰國際提供的 SMAC 解決方案，標準重複精度即可達到 1 µm (微米)，若搭配高階光學尺與零摩擦導軌，甚至能達到 奈米 (nm) 等級 的超精密定位，完美符合半導體曝光機與顯微鏡平台的嚴苛需求。SMAC 的獨家武器：專利「軟著陸 (Soft Land)」技術詳解
這是 SMAC 音圈馬達最強大的殺手鐧，也是大多數競爭對手無法複製的功能。在處理易碎工件（如薄玻璃、晶圓、鏡頭）時，傳統氣壓缸很難控制接觸瞬間的衝擊力，容易造成工件破損。SMAC 的 Soft Land 技術 允許馬達以高速接近工件，但在接觸表面的瞬間，自動切換為極低力量的「力控模式」。
- 運作流程：高速接近 -> 感測到接觸（透過位置誤差監控）-> 瞬間切換為恆定小推力。
- 效益：您可以用極輕的力量（例如 10g）「溫柔地」接觸工件，同時確認工件的位置與厚度，隨後再施加所需的加壓力。這項技術讓 VCM 變成了會「觸摸」的機器手指。
音圈馬達種類有哪些？圓柱型、平板型與擺動型規格比較
摘要：VCM 依結構分為圓柱型、平板型與擺動型，工程師需依據安裝空間、推力需求與行程長度，選擇最合適的致動器構型。音圈馬達並非只有一種長相，根據磁路結構與應用場景，主要分為以下三類。星泰國際擁有完整的產品線，能滿足不同機構設計的空間限制。

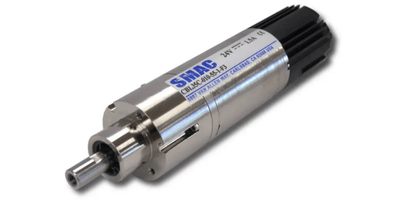

圓柱型音圈馬達 (Cylindrical VCM)：緊湊空間的高推力首選
定義：外型如圓筒狀，線圈在圓柱形磁鐵組件內軸向移動。核心特點：這是最常見的設計，因為磁場利用率最高，能以最小的體積產生最大的推力。
應用情境：適合空間受限但需要高推力的場合，如點膠機噴頭、微型夾爪驅動、開關測試機構。SMAC 的 LCA 系列即為此類型的代表作，廣泛應用於電子組裝產線。
平板型音圈馬達 (Flat VCM)：長行程與模組化的靈活方案
定義：採用扁平的磁鐵排列，線圈在兩片磁板之間運動，結構類似三明治。核心特點：散熱面積大，且行程設計較為靈活，可以透過延長磁軌來增加行程。
應用情境：常用於精密定位平台 (XY Table)、半導體晶圓掃描台。由於高度較低，非常適合堆疊使用，構建多軸運動系統。
擺動型音圈馬達 (Rotary VCM)：有限角度內的精準轉動
定義：與直線運動不同，此類馬達產生的是「扭矩 (Torque)」，在有限的角度內（通常 < 100度）進行擺動。核心特點：無齒槽效應，轉動極為滑順，且反應速度遠快於傳統伺服馬達。
應用情境：雷射掃描鏡振 (Galvanometer)、光學快門控制、以及需要快速擺動篩選的分料機構。
頂尖對決：音圈馬達 vs 氣壓缸 vs 傳統伺服馬達
摘要：透過橫向對比，分析 VCM 如何解決氣壓缸無法精確控力、以及傳統伺服馬達存在背隙與磨損的痛點，證明其在高階應用中的不可替代性。在自動化設計中，工程師最常面臨的抉擇就是：「我該繼續用便宜的氣壓缸？還是升級成伺服馬達？或者直上音圈馬達？」這三者各有戰場，但當您的應用涉及「易碎品」、「高速往復」或「力量回饋」時，音圈馬達往往是唯一的解法。
取代氣壓缸：為何 SMAC 能做到「可程式化」的力量控制？
氣壓缸（Pneumatic Cylinder）雖然成本低，但它是「非黑即白」的元件——要麼全開，要麼全關。您很難精準控制它推出去的力道，氣體的壓縮性也導致速度不穩定。SMAC 音圈馬達本質上就是一顆「全電動、可程式化」的氣壓缸。
- 痛點解決：無需再手動調整調壓閥，您可以直接透過軟體指令設定推力（例如：第一段行程用 5N 推力接近，接觸後改用 1N 推力壓合）。
- 數據回饋：氣壓缸無法告訴您「我有沒有壓壞東西」，但 VCM 可以即時回傳位置與力量數據，實現 100% 線上全檢。
勝過傳統伺服：解決滾珠螺桿的磨損與背隙問題
傳統伺服馬達搭配滾珠螺桿（Ball Screw）是定位應用的主流，但在微米級的世界裡，螺桿的物理接觸會產生兩個致命傷：1.背隙 (Backlash)：螺紋之間的微小縫隙會導致反向運動時的誤差。
2.磨損與發塵：長時間摩擦會產生微塵，不適合 Class 100 等級的潔淨室。
音圈馬達採用無鐵芯 (Ironless) 與無接觸結構，完全消除了齒槽效應 (Cogging) 與背隙，且運行時無摩擦粉塵，是半導體前段製程的標準配備。
綜合比較表：各類致動器性能總整理
為了讓您一目了然，我們整理了以下比較表：| 比較項目 | 氣壓缸 (Pneumatic) | 傳統伺服+螺桿 (Servo+Screw) | 音圈馬達 (VCM) |
| 力量控制 | 差 (難以精確調整) | 中 (需外加扭力限制) | 優 (直接電流控制，解析度高) |
| 定位精度 | 差 (僅起點/終點) | 優 (取決於螺桿等級) | 極優 (微米/奈米級，無背隙) |
| 極優 (微米/奈米級，無背隙) | 低 | 中 | 極高 (高頻振動/高速往復) |
| 使用壽命 | 短 (密封圈磨損) | 中 (螺桿磨損) | 極長 (無接觸結構，理論無限壽命) |
| 潔淨度 | 差 (排氣污染) | 中 (潤滑油與磨損粉塵) | 優 (無塵室首選) |
| 噪音 | 高 (排氣聲) | 中 | 低 (靜音運行) |
音圈馬達選型指南：工程師必看的 5 大計算參數
摘要：選型 VCM 不能只看推力，必須綜合考量持續推力、峰值推力、移動負載與散熱條件。本段提供實用的 F=ma 計算邏輯與散熱管理建議。很多工程師在初次選用音圈馬達時，常會因為誤判「持續推力」而導致馬達過熱燒毀。為了避免選型錯誤，星泰國際建議您依循以下邏輯進行評估。
如何計算持續推力 (Continuous Force) 與峰值推力 (Peak Force)？
這是最容易混淆的觀念。- 峰值推力 (Peak Force)：馬達在短時間內（通常幾秒）能輸出的最大力量，用於加速或瞬間加壓。
- 持續推力 (Continuous Force)：馬達能長時間運作不過熱的最大力量。
Ftotal=+Facc
- Fload (負載力)：包含摩擦力、重力（如果是垂直安裝）以及加工反作用力。
- Facc (加速力)：Mass ×Acceleration(移動質量 × 加速度)。
行程 (Stroke) 與移動負載 (Moving Mass) 的匹配
音圈馬達的行程通常較短（常見為 5mm ~ 50mm，長行程可達 250mm）。- 行程選擇：請預留前後約 10% 的緩衝空間，避免撞擊端點。
- 負載匹配：由於 VCM 是直驅，負載直接掛在動子上。如果負載過重，會大幅吃掉馬達的推力用於加速 ($F=ma$)，導致實際出力不足。
熱管理：音圈馬達的散熱設計與工作週期 (Duty Cycle)
VCM 的主要熱源來自線圈電阻如果您的應用需要長時間維持高推力（例如長時間壓住工件），這時工作週期 (Duty Cycle) 就很重要。
- 若 Duty Cycle 高，建議選擇體積較大或具備散熱片設計的型號。
- SMAC 部分型號支援「真空/氣冷」選項，可透過通入冷空氣帶走線圈熱量，提升持續推力表現。
搭配驅動器 (VCM Driver) 與光學尺解析度的眉角
馬達只是肌肉，驅動器是大腦。- 驅動器：VCM 需要電流模式 (Current Mode) 的驅動器來實現力控。星泰國際提供專用的單軸/多軸控制器，內建 Soft Land 演算法。
- 解析度：若您需要 1 µm 的定位精度，建議選擇解析度至少 0.1 µm 或 0.5 µm 的光學尺（5-10倍法則），以確保控制迴路的穩定性。
產業應用實例：星泰國際 SMAC 音圈馬達的成功案例
摘要：從半導體晶片封裝到生醫玻璃檢測，展示 SMAC 音圈馬達如何利用「軟著陸」與「高速力控」解決實際產線難題。
半導體封裝：Die Bonder 的高速取放與力控
在晶粒黏晶 (Die Bonding) 製程中，取放頭 (Pick & Place) 需要極高的速度（每小時數千次），同時在放置晶片時力量必須極輕，以免壓碎脆弱的晶圓。- 解決方案：使用 SMAC 音圈致動器，利用其低移動質量實現高加速度，並在接觸晶片瞬間切換至 15g 的恆定推力，確保良率提升至 99.9%。
光學檢測與玻璃面板：利用 Soft Land 進行易碎品量測
手機鏡頭或玻璃面板的厚度量測，傳統探針容易刮傷表面。- 解決方案：導入 VCM 的 Soft Land 功能，探頭以高速接近，接觸表面時力量瞬間降至 <0.5N，既能精準讀取光學尺數值（測量厚度），又不會在鏡頭鍍膜上留下痕跡。
生物醫療與製藥：高潔淨度與微量分裝
DNA 定序與疫苗分裝設備要求 Class 100 潔淨度。- 解決方案：SMAC VCM 無摩擦、無掉粉，且可精準控制活塞推動的行程與速度，確保每一滴藥劑的填充量誤差小於 0.1%。
開關測試與壽命檢測：100% 全檢的力量回饋數據
車用按鍵或手機側鍵的壽命測試。- 解決方案：VCM 可以模擬手指按壓的曲線（力量 vs 位移），並自動記錄每次按壓的觸感回饋，挑出「手感不佳」的不良品，這是氣壓缸完全做不到的。
音圈馬達常見問題 (FAQ)
摘要：針對潤滑需求、成本效益分析與散熱問題，提供簡潔權威的解答，協助客戶消除採購前的最後疑慮。Q1：音圈馬達需要潤滑嗎？維護頻率為何？
大部分圓柱型音圈馬達採用乾式軸承或空氣軸承，完全不需要潤滑。這意味著您可以省下定期注油的維護成本，並避免油汙汙染產品。建議每半年檢查一次線材與接頭是否鬆動即可。Q2：SMAC 音圈馬達可以完全取代氣壓缸嗎？成本效益如何？
在功能上可以完全取代。雖然 VCM 的初期購置成本高於氣壓缸，但考慮到氣壓缸的高能耗（漏氣成本）、維護人力以及 VCM 帶來的「良率提升」與「省能源（僅在動作時耗電）」，長期 ROI (投資報酬率) 通常在 12-18 個月內即可回收。Q3：如何解決音圈馬達發熱問題？
發熱是物理特性。若應用會導致過熱，建議：1. 選用更大推力的型號讓馬達在低負載下工作。 2. 增加暫停時間 (降低 Duty Cycle)。 3. 選用星泰國際提供的強制風冷型號。Q4：VCM 與線性馬達 (Linear Motor) 有什麼不同？
兩者原理相似，但 VCM 通常指「單相、短行程、動圈式」的結構，構造簡單、響應更快；線性馬達通常指「三相、長行程、動磁式」的結構，適合長距離傳輸。短行程高頻應用選 VCM，長距離輸送選線性馬達。結論：選擇星泰國際，導入最先進的 SMAC 音圈馬達技術
摘要：總結音圈馬達在提升良率與精度上的關鍵價值，並強調星泰國際作為原廠代理的技術支援優勢，呼籲客戶立即採取行動。在工業 4.0 的浪潮下，數據化與精密化已是不可逆的趨勢。音圈馬達 (Voice Coil Motor) 不僅僅是一個動力元件，它更是讓您的設備具備「觸覺」與「大腦」的關鍵升級。
無論您是為了追求半導體製程的奈米級定位，還是為了解決光學玻璃的易碎品檢測難題，SMAC 音圈馬達憑藉其獨家的 Soft Land 軟著陸技術、零背隙直驅結構以及可程式化力控特性，都是您超越競爭對手的最佳利器。
星泰國際 (Star Technology International) 作為專業代理商，我們不只賣馬達，更提供從選型計算、機構建議到驅動程式撰寫的完整技術支援。我們深知每一條產線的停機成本都是巨大的，因此我們備有充足現貨與經驗豐富的工程團隊，隨時準備為您解決難題。
準備好為您的設備注入「高精度」的靈魂了嗎？
[聯絡星泰工程師諮詢]：提供您的應用參數（負載/速度/行程），讓我們為您免費進行推力計算與選型評估。
