電動推桿是什麼？取代液壓缸首選！Thomson 電動推桿優勢與選型全解析

在自動化設備的開發與維護現場，您是否曾經遇過這些令人頭痛的狀況：液壓系統的油管老化導致漏油，不僅汙染昂貴的無塵室地板，還帶來工安隱憂；或是氣壓缸因為壓力不穩，導致推力忽大忽小，影響產品良率；又或是空壓機全天候運轉的高頻噪音，讓產線人員不堪其擾？

如果您的產線正面臨上述挑戰，那麼「電動推桿（Electric Linear Actuator）」將是您實現設備升級、降低總體持有成本（TCO）的最佳解答。

隨著工業 4.0 與 ESG 節能減碳的趨勢興起，越來越多工程師傾向將傳統的氣壓與液壓系統替換為更乾淨、更精準且免維護的電動解決方案。作為全球線性傳動領導品牌 Thomson 的台灣專業代理商，星泰國際將透過本篇文章，深入剖析電動推桿的運作原理、內部構造、與氣液壓缸的詳細比較，並提供工程師實用的選型指南，助您打造高效能的自動化系統。


電動推桿是什麼？工作原理與核心構造解析

摘要：電動推桿是一種將馬達旋轉運動轉換為直線運動的整合式裝置，透過螺桿與齒輪箱的精密配合，實現高推力、精準控制且隨插即用的自動化驅動。

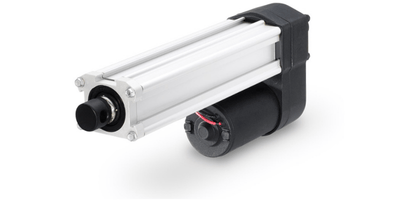

電動推桿（Electric Linear Actuator），常被稱為線性致動器、推桿馬達或電推桿。簡單來說，它是一種能夠將電能轉換為機械能，並做出「直線往復運動（Push and Pull）」的驅動裝置。

不同於傳統馬達只能做旋轉運動，電動推桿透過內部的機械結構，讓動作直接變成直線輸出，這使得它在開窗機構、醫療床升降、工程車輛尾門、乃至於太陽能板追日系統中，都有著不可或缺的地位。

電動推桿的運作原理與三大核心組件

電動推桿看似構造簡單，實則包含了精密的機電整合技術。其運作原理主要依賴三個核心組件的協同工作：

1. 驅動馬達 (Motor)：

   這是動力的來源。根據應用需求，可以是直流馬達 (DC Motor)、交流馬達 (AC Motor)，甚至是無刷馬達 (BLDC)。馬達旋轉產生扭矩，傳遞給減速機構。

2. 齒輪箱與減速機構 (Gearbox)：

   馬達的高轉速、低扭矩輸出，必須經過齒輪箱的減速（如蝸輪蝸桿或行星齒輪），轉換為低轉速、高扭矩的動力。這也是電動推桿能夠以小馬達推動數噸重物體的關鍵。

3. 導螺桿組 (Lead Screw / Ball Screw)：

   這是將「旋轉」變「直線」的靈魂所在。經過減速的齒輪帶動螺桿旋轉，螺桿上的「螺母（Nut）」因為被限制不能跟著轉，只能沿著螺桿前後移動，進而帶動外管（伸縮管）進行伸縮動作。

常見的螺桿類型：滾珠螺桿 vs. 梯形螺桿

在挑選電動推桿時，您會發現內部螺桿主要分為兩類，這直接影響了推桿的效率與自鎖能力：

• 梯形螺桿 (Acme Screw)：

  • 特點：螺紋接觸面摩擦力較大。

  • 優點：通常具備良好的「自鎖能力（Self-locking）」，即馬達斷電後，負載不會因為重力而下滑，安全性高。成本較低，運作安靜。

  • 缺點：傳動效率較低（約 20-40%），不適合高頻率、高速運作。

  • 適用：醫療床、升降桌、一般開關機構。

• 滾珠螺桿 (Ball Screw)：

  • 特點：在螺牙與螺母之間放入鋼珠，將滑動摩擦轉為滾動摩擦。

  • 優點：傳動效率極高（可達 90% 以上），速度快，壽命長，適合高負載與頻繁運作。

  • 缺點：通常不具備自鎖能力（需搭配煞車模組），價格較高。

  • 適用：工業自動化設備、高負載機具。

常被搞混的名詞：電動推桿 (Actuator) vs. 電動缸 (Cylinder)

在搜尋線性傳動元件時，許多工程師常將「電動推桿」與「電動缸」混淆。雖然兩者原理相似，但在市場定位與應用場景上有顯著差異：

• 電動推桿 (Electric Linear Actuator)：

  通常指馬達、減速機、螺桿一體化的產品。強調「隨插即用（Plug & Play）」、高防護等級（防水防塵）、耐惡劣環境。精度通常在 mm 等級，適合取代液壓與氣壓缸。

• 電動缸 (Electric Cylinder)：

  通常指馬達外掛（可選配伺服或步進馬達）的模組化產品。強調高速度、高精度（μm 等級）、高頻率響應。結構設計更接近氣壓缸的替換，但具備伺服控制的特性。

星泰專家建議：

如果您的應用需要微米級的定位精度、極高的往復頻率，或是需要配合特定的伺服馬達控制系統，那麼一般的電動推桿可能無法滿足需求。

請參考我們專為高精度需求撰寫的深度文章：電動缸原理是什麼？伺服電動缸選型與應用指南 (點擊跳轉)，該文將詳細解說如何利用電動缸實現精密的運動控制。

電動推桿 vs. 氣壓缸 vs. 液壓缸：全面比較分析

摘要：透過對比成本、維護性與效能，解析電動推桿如何以無漏油風險、高能源效率與精準控制優勢，全面取代傳統氣液壓系統，成為現代工業升級首選。

為什麼全球大廠都在進行「去液壓化（Hydraulic Replacement）」與「去氣壓化」？因為傳統流體動力的隱形成本遠比想像中高。雖然氣液壓缸的初期購入成本看似便宜，但若將能源消耗、維護工時、管路配置計算在內，電動推桿往往是更划算的投資。

以下我們從五個維度進行深度比較：

1. 能源效率與運作成本 (Energy Efficiency)

• 氣壓/液壓：無論設備是否在動作，空壓機與液壓泵浦都需要持續運轉以維持管路壓力，這造成了巨大的能源浪費。加上管路不可避免的洩漏（Air/Oil Leaks），能源轉換效率極低。

• 電動推桿：屬於「隨選動力（Power on Demand）」。只有在推桿需要移動時才消耗電力，待機時耗電量趨近於零。長期下來，電費支出可節省 60% 至 80%。

2. 環境整潔與維護 (Cleanliness & Maintenance)

• 液壓缸：最大的痛點就是「漏油」。液壓油洩漏不僅汙染產品與環境，還造成地板濕滑的工安風險。此外，定期更換液壓油、濾心、檢查管路都是繁重的維護成本。

• 電動推桿：採用密封式潤滑（Grease Lubrication），終身免換油、無洩漏風險。對於食品加工、醫藥製造、紡織等對潔淨度有嚴格要求的產業，電動推桿是唯一選擇。

3. 安裝與空間 (Installation footprint)

• 氣壓/液壓：需要配置複雜的周邊設備，如空壓機、油壓站、儲氣桶、各種閥件（電磁閥、調壓閥）以及密密麻麻的管線，占用大量廠房空間。

• 電動推桿：結構緊湊，只需連接電源線與訊號線即可運作。沒有管路，設計更簡潔，且易於整合到移動式設備（如 AGV 無人搬運車）上。

4. 控制精準度 (Control & Precision)

• 氣壓：空氣具有「可壓縮性」，導致氣壓缸在負載變化時速度不穩定，且難以做到中間點的精準定位（通常只能做全開或全關）。

• 液壓：雖然推力大，但要實現精確的速度與位置控制，需要昂貴的伺服液壓閥與複雜的閉迴路系統。

• 電動推桿：透過編碼器（Encoder）或電位計回授，可以輕鬆實現多點定位、速度無段調整以及加減速曲線控制。

5. 綜合比較表：電動推桿 vs. 氣壓缸 vs. 液壓缸

如何挑選工業電動推桿？工程師選型 5 大重點

摘要：選型需綜合考量動靜負載、行程速度、環境防護等級（IP）、工作週期以及所需的智慧控制功能，才能確保推桿在產線上的壽命與可靠度。

挑選電動推桿並不僅僅是看「推力夠不夠」。作為星泰國際的資深顧問，我們建議工程師在選型時，務必確認以下 5 大關鍵規格，以避免「小馬拉大車」或「過度設計」的情況。

1. 負載能力：動負載與靜負載 (Dynamic vs. Static Load)

這是最基本的規格，但有兩個數值需要區分：

• 動負載 (Dynamic Load)：推桿在「移動過程中」能推動的最大重量。

• 靜負載 (Static Load)：推桿在「停止狀態下」，機構本身能承受且不發生滑動或損壞的最大重量。

• 選型撇步：務必預留安全係數。建議實際負載控制在額定動負載的 70%~80% 以內，以延長馬達與螺桿的壽命。若應用場景有強風或瞬間衝擊，安全係數需更高。

2. 行程與速度 (Stroke & Speed)

• 行程 (Stroke)：推桿從完全縮回到完全伸出的距離。Thomson 產品提供從幾公分到超過一公尺的多種行程選擇。

• 速度 (Speed)：需注意，電動推桿的「速度」通常與「負載」成反比。負載越重，速度越慢（由特性曲線決定）。

• 選型撇步：確認您需要的速度是在「滿載」時的速度，還是「空載」速度。

3. 防護等級與應用環境 (IP Rating & Environment)

這是工業電動推桿與消費級產品最大的分水嶺。

• IP等級：對於戶外、農業機械或食品沖洗設備，IP66 (防強力噴水) 是基本，Thomson Electrak HD 系列更達到 IP69K (高溫高壓沖洗)，可直接承受蒸汽清潔。

• 特殊環境：若在海邊或高腐蝕環境，需選擇通過 500小時鹽霧測試 的塗層；若在極地或高溫爐旁，需確認工作溫度範圍（例如 -40°C 至 +85°C）。

4. 工作週期 (Duty Cycle)

• 定義：馬達運轉時間佔總時間的比例。公式：工作週期 = (運轉時間 / (運轉時間 + 休息時間)) x 100%。

• 重要性：大多數直流電動推桿的工作週期約在 10%~25% 之間。這意味著如果它跑了 1 分鐘，可能需要休息 3 到 9 分鐘來散熱。

• 選型撇步：若您的產線需要 24 小時不停歇的高頻往復運動，一般的 DC 電動推桿可能會過熱燒毀，此時您需要的是**「電動缸」**或搭配伺服系統的解決方案。

5. 智慧控制與回授功能 (Smart Control)

現代工業推桿已不只是「馬達+螺桿」，而是具備「大腦」的智慧元件。

• 低階控制：內建極限開關 (Limit Switch)，到位自動停。

• 中階回授：電位計 (Potentiometer) 或霍爾感應器 (Hall Sensor)，提供類比或數位訊號告知控制器目前位置。

• 高階智慧 (Thomson Electrak HD 特色)：

  • CAN bus (J1939 / CANOpen)：透過通訊協定直接與車輛或 PLC 對話，一條線控制多支推桿。

  • 同步功能 (Synchronization)：不需外部控制器，兩支推桿可自動協調速度，確保大型門板平穩升降。

  • 過載保護：電子式監控，遇阻力自動停止，保護機構不被壓壞。

為什麼選擇 Thomson 電動推桿？星泰國際的專業優勢

摘要：Thomson 擁有 75 年線性傳動經驗，結合星泰國際在地技術支援與庫存服務，提供最堅固耐用且通過嚴苛測試的頂級自動化方案。

在線性傳動領域，Thomson Industries 是無可爭議的先驅與領導者。從 1940 年代發明線性滾珠襯套軸承開始，Thomson 就代表著創新與品質。作為 Thomson 在台灣的合作夥伴，星泰國際不僅僅是銷售產品，更是您技術上的後盾。

傳奇的 Electrak® 系列：堅固耐用的代名詞

Thomson 的 Electrak 系列電動推桿，是專為取代液壓缸與應對嚴苛環境而設計的：

• Electrak HD：市場上最強悍的智慧型推桿之一。具備高達 16kN (約 1.6 噸) 的推力，內建 CAN bus 通訊，並通過 IP69K 認證。

• Electrak LL：長壽命系列，採用無刷馬達與專利設計，壽命是一般有刷推桿的 10 倍以上，且工作週期可達 100% (視負載而定)。

• Electrak XD：最新的重型推桿，推力可達 25kN，足以挑戰更大噸位的液壓缸應用。

廣泛的應用案例

• 移動式機械：農業收割機、建築工程車、掃街車的刷頭升降（耐震、耐泥水）。

• 醫療與康復：病床升降、輪椅升降機（安靜、平穩、安全）。

• 工業自動化：輸送帶導流板控制、AGV 電池更換機構、工廠通風窗開關。

• 綠能產業：太陽能追日系統（需承受戶外風雨與極端溫差）。

星泰國際的服務價值

• 專業選型計算：我們提供壽命計算、馬達曲線分析，確保您選到最合適的規格。

• 在地技術支援：協助解決通訊協定對接、安裝支架設計等工程難題。

• 快速交期與售後：完善的供應鏈管理，降低您的備料壓力與停機風險。

電動推桿常見問題 (FAQ)

摘要：彙整工程師最關心的自鎖力、防水性能及維護問題，解答關於取代液壓缸的可行性與戶外使用的注意事項。

為了幫助您更快速評估電動推桿，我們整理了客戶最常詢問的三個問題：

Q1：電動推桿具有「自鎖力」嗎？斷電後負載會下滑嗎？

A： 這取決於螺桿類型。

絕大多數採用「梯形螺桿」的電動推桿（如 Thomson Electrak 系列的大部分型號）都具備靜態自鎖能力，這意味著當電源切斷時，推桿能像手煞車一樣鎖住位置，負載不會下滑，這對於垂直升降應用至關重要。

若是採用「滾珠螺桿」的高效型號，通常會內建保持煞車 (Holding Brake) 來達到相同的安全效果。選型時請務必與星泰工程師確認「靜態負載能力」。

Q2：電動推桿真的可以完全取代液壓缸嗎？

A： 在 90% 的中低噸位應用中是肯定的。

隨著技術進步，現代電動推桿（如 Electrak XD）推力已可達 2.5 噸以上，且具備抗衝擊設計。除非您的應用需要極大噸位（如 10 噸以上的重型鍛壓機）或極高頻率的連續衝擊，否則電動推桿在清潔度、控制性與維護成本上都完勝液壓缸。

Q3：標榜防水的推桿，真的能長期在戶外淋雨使用嗎？

A： 一般標示 IP65 的產品僅能防潑水，不建議長期戶外使用。

但 Thomson 的工業系列（如 Electrak HD/MD）設計達到 IP69K 與 IP66 (靜態/動態) 標準，並通過嚴苛的鹽霧測試與抗紫外線測試。它們內部採用 Gore-Tex 透氣孔設計，能平衡內外壓力差，防止因熱脹冷縮吸入水氣。這類產品已廣泛應用於收割機、遊艇等戶外設備，經得起風吹雨打。

結論

從傳統的液壓與氣壓驅動轉向電動推桿，不僅是技術的升級，更是企業邁向智慧製造與綠色生產的關鍵一步。電動推桿以其高能量效率、無漏油汙染、精準可控及免維護的特性，正在重新定義工業自動化的標準。

無論您是正在開發新型的戶外工程機械，還是計畫改造舊有的工廠產線，選擇一款品質可靠、技術領先的電動推桿，將能為您的設備帶來更高的附加價值與競爭力。

星泰國際作為 Thomson 的長期合作夥伴，我們不只提供高品質的產品，更致力於為您提供最完整的技術解決方案。從初步的規格諮詢、壽命計算到系統整合，我們都是您值得信賴的自動化顧問。
