部分弧線開放式光學尺

Name: 部分弧線開放式光學尺
SKU: 307

加入詢問單 (0)

Partial Arc Measurement

專為大孔徑與軸轉應用設計。利用 Renishaw 彈性不鏽鋼尺帶的極窄截面與高柔韌性，直接黏貼於圓柱表面，實現精確的角度 (Angle) 或 部分旋轉 (Partial Rotation) 測量。

讓直線光學尺也能「轉彎」

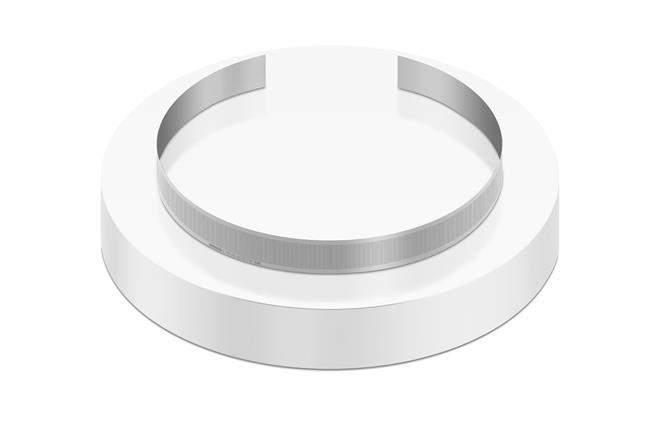

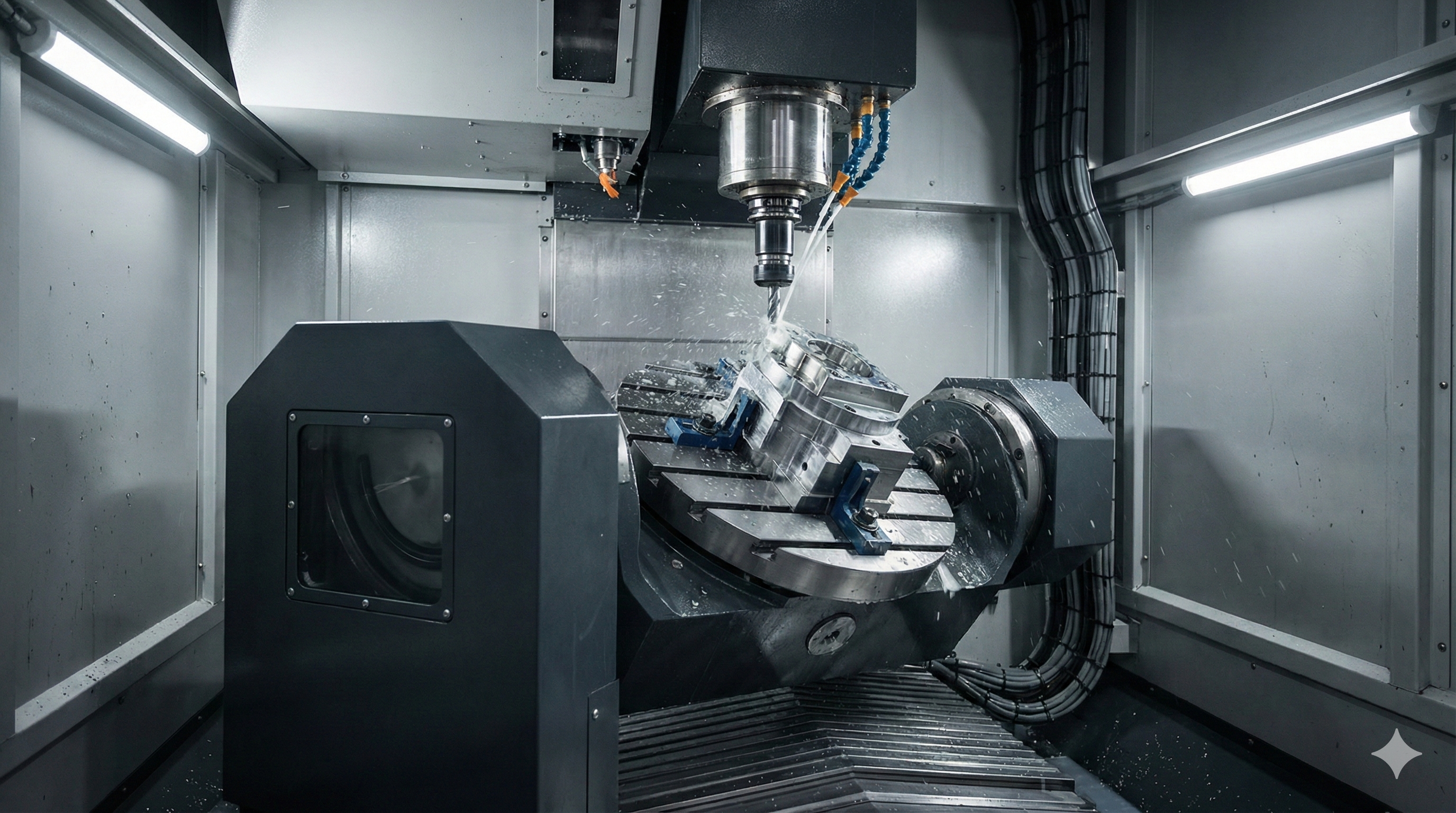

傳統旋轉編碼器受限於軸徑大小，且安裝複雜。RKL 系列光學尺採用纖薄的鋼帶結構，可輕鬆環繞於半徑大於 26mm 的弧形表面，是大型轉台與擺動軸的最佳解決方案。

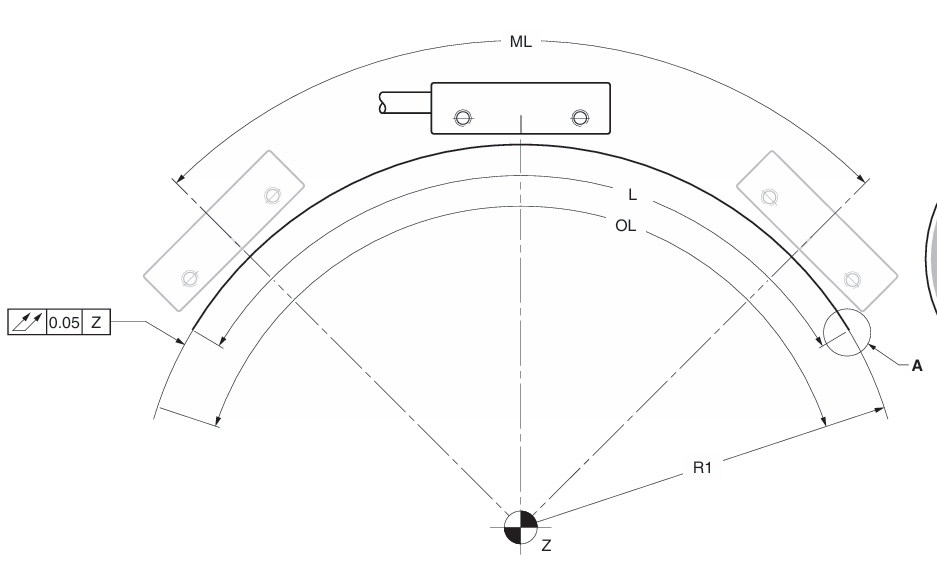

請依據您的讀頭類型選擇對應尺帶。數據顯示該組合之最小允許安裝半徑 (Min Radius)。

Vertical: Readhead Horizontal: Arc Scale	RKLA 絕對式鋼帶窄薄靈活截面: 6 x 0.15 mm	RKLC 增量式鋼帶窄薄靈活截面: 6 x 0.15 mm
RESOLUTE™ ➤ 絕對式 / 高精度	R > 50 mm ✔ 完美相容	- 不支援絕對式
ATOM ➤ ATOM DX™ ➤ 增量式 / 極致精巧	-	R > 26 mm ★ 極小半徑推薦
QUANTiC™ ➤ 增量式 / 安裝容易	-	R > 26 mm 多用途首選
VIONiC ➤ TONiC ➤ 增量式 / 高精度	-	R > 30 mm 高精度應用
