Optical Encoder Innovation

極致微型，強大抗汙
Renishaw ATOM™ 光學編碼器

ATOM™ 打破了微型編碼器的性能限制。透過獨家「過濾光學」技術，在極其緊湊的封裝中，實現了前所未有的訊號穩定性與抗汙染能力，是半導體與微型機構的理想選擇。

Filtering Optics Technology

全球首創：微型過濾光學

訊號穩定，自動調校

ATOM 內建自動增益控制 (AGC) 與自動偏置控制 (AOC)，即使在長時間運作或光學尺表面有汙染的情況下，也能確保訊號強度一致。讀頭上的設定 LED 燈可直觀顯示訊號品質，安裝調校極為簡便。

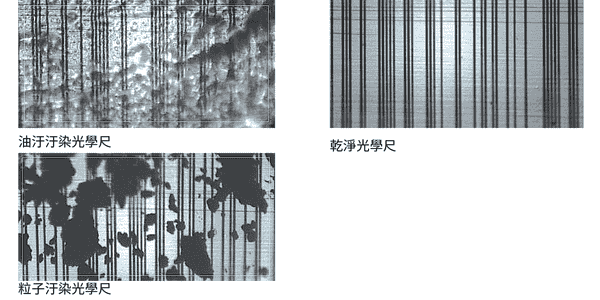

不同於易受髒污影響的傳統成像光學，ATOM 採用先進的過濾光學 (Filtering Optics)，能有效過濾灰塵、指紋與輕微油汙，輸出純淨的正弦波訊號。

  • ✓ 卓越的抗汙能力，適應嚴苛環境
  • ✓ 內建 CAL 按鈕，一鍵完成優化設定

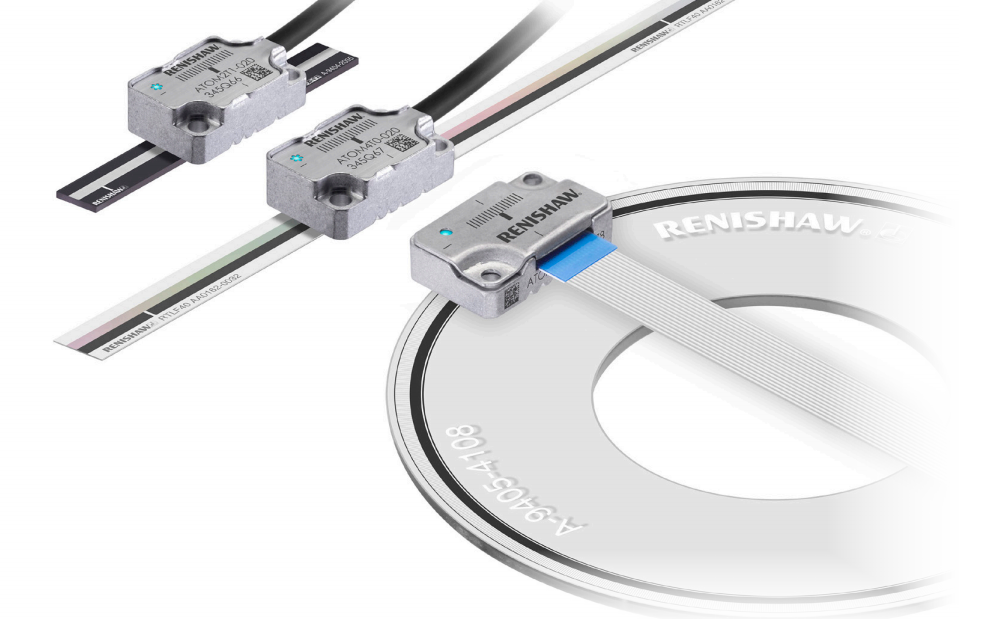

FPC Cable Design

FPC 軟排線，極致輕量

微型化不妥協

ATOM 讀頭重量僅 4 公克，尺寸極小 (20.5 x 12.7 x 6.8 mm)，卻能提供與大型 TONiC™ 系列同等級的性能。它是目前市場上同級產品中，唯一結合過濾光學與微型封裝的解決方案。

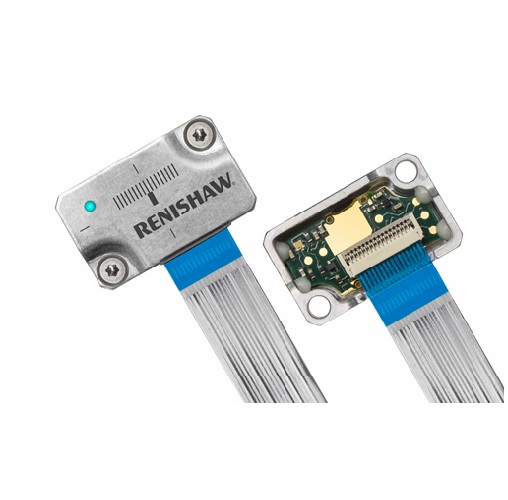

除了高撓性電纜，ATOM 更提供 FPC (軟性印刷電路板) 版本。大幅減少 Z 軸安裝高度，且無電纜阻力，完美適用於微型線性馬達。

  • ✓ 最小化安裝體積，節省機構空間
  • ✓ 支援 20 µm 與 40 µm 柵距光學尺

系統組件規格 (Specifications)

1. ATOM 讀頭 (Readhead)

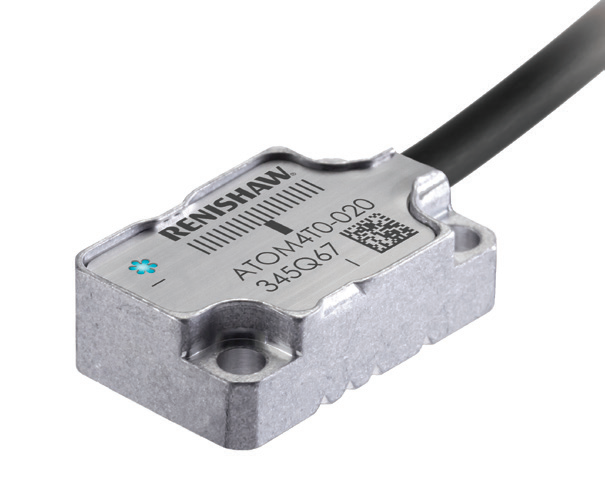

ATOM Readhead

超微型光學讀頭，支援線纜與 FPC。

尺寸 20.5 x 12.7 x 6.8 mm
信號穩定功能 內建自動增益控制（AGC）與自動偏壓控制（AOC）
解析度 最小解析度達 1 nm
最大速度 20 m/s（40 μm 光柵），10 m/s（20 μm 光柵）
系統精度 ±5 μm/m（高精度）
熱膨脹係數 鋼帶 ~10.6 μm/m/°C；玻璃 ~8 μm/m/°C
讀頭供電 5V DC，最大100 mA
操作溫度 0 ～ 70 °C（系統工作溫範圍）
  • 抗污性強:過濾光學鏡組濾除污染造成的信號干擾
  • 低抖動 / 低細分誤差（SDE），提供更平穩速度控制與回授精度
  • 自動相位參考點，可重複性高
  • 安裝容易:LED顯示、按鈕校正、直覺式操作
2. ACi/Ti / Ri 介面 (Interface)
Ti Interface

用於訊號細分與設定的外部介面。

ACi 超小型細分器，解析度可至 10 nm（最高 12 MHz 時脈）

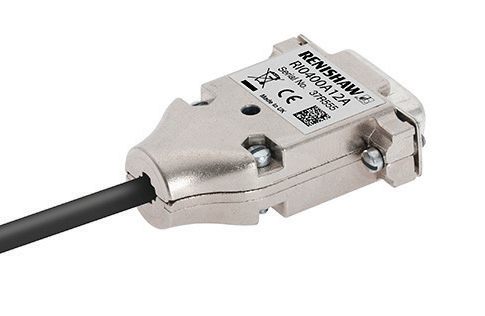

Ri 封裝於 D-sub 15 接頭，含 CAL 鍵，支援類比與數位輸出
Ti 高速應用最佳化，解析度高達 1 nm，支援數位時脈與非時脈輸出
  • 利薩圓形圖：高純度信號，污染環境下仍保有可靠性
  • 動態性能：增益高、設定時間短、位置重複性佳
  • 高速應用：對應視覺掃描、高加速度設備需求
3. 高精度光學尺 (Scales)
Renishaw Scales

提供不鏽鋼帶、玻璃與圓盤光學尺。

鋼帶尺 RKLF/RTLF
玻璃尺 RCLC(Max 130mm)
玻璃盤 RCDM(外徑最低17mm)


推薦應用領域 (Applications)

Semiconductor
半導體製造設備
ATOM 的低 Z 軸高度與 FPC 設計，非常適合空間狹小的打線機與晶圓檢測平台。
Linear Motor
微型線性馬達
極輕的讀頭重量 (4g) 幾乎不增加運動負載，實現高動態響應的微型定位控制。
CMM Arm
CMM 關節手臂
搭配 RCDM 玻璃碟盤，ATOM 可嵌入關節內部進行高精度的角度回饋測量。
