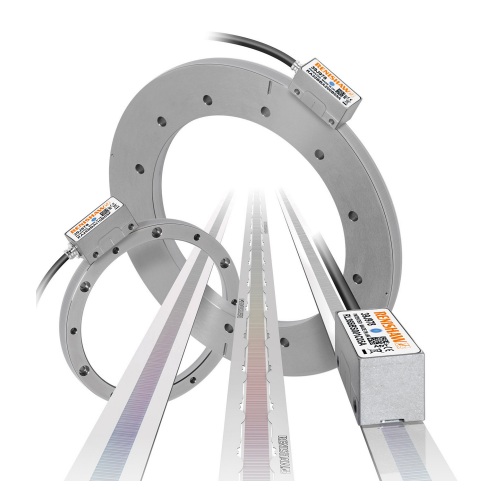

RESOLUTE™ 絕對式光學尺系列
介紹
RESOLUTE™ 是全球首款採用單通道絕對式 30 μm柵距光學尺 的高精度編碼器系統,
提供無需電池的真正絕對式位置量測。
其突破性技術為
高階運動控制提供 1 nm 解析度、高速度與優異抗污性能。
核心特點一覽
項目 | 說明 |
---|---|
解析度 | 高達 1 nm(或旋轉 32 位) |
速度上限 | 100 m/s(線性) / 36,000 rev/min(旋轉) |
電子細分誤差(SDE) | ±40 nm |
抖動(Jitter) | < 10 nm RMS |
通訊介面 | 支援 BiSS-C 等多種協定(最多 36 位) |
封裝防護 | IP64 密封讀頭,抗汙可擦拭 |
溫度範圍 | 工作 0–70°C |
電壓供應 | 5V ±10%,功耗 1.25W(最大 250 mA) |
內建功能 | LED 安裝指示燈、過溫警報、位置校驗演算法 |
技術亮點
獨創單通道光學技術- 真正絕對式(開機立即定位)
- 無須備用電池
- 無感應/磁性式的移相誤差
- 高速拍攝圖像並內建 DSP 計算位置
- 能穩定讀取油漬、灰塵、刮痕污染的柵尺
- 適用惡劣工業環境
- 檢測與校驗雙重演算法確保安全
- 適合高精度運動平台與伺服控制
相容光學尺選項
型號 | 類型 | 精度 | 長度 | 熱膨脹係數 |
---|---|---|---|---|
RELA | Invar® 鋼尺 | ±1 μm(1130 mm) | 最長1130 mm | ~0.6 μm/m/°C |
RSLA | 不鏽鋼 | ±1.5 μm/m | 最長10 m | ~10.8 μm/m/°C |
RTLA / RTLA-S | 鋼帶/自黏式 | ±5 μm/m | 最長10 m | ~10.6 μm/m/°C |
FASTRACK™ | 模組化導軌 | ±5 μm/m | 最長20 m | ~10.6 μm/m/°C |
RESA 圓光柵 | 簡便安裝 | ±5.49" 至 ±0.52" | Ø52~Ø550 mm | - |
REXA 雙讀頭高精度圓光柵 | ±1 角秒系統精度 | 大通孔設計,易於整合 | - | - |
圓光柵解析度與速度對照
協定解析度 | 解析度(每轉) | 精度(秒) | 最大速度(rev/min) |
---|---|---|---|
18位 | 262,144 | 約 ±5.49" | 高達 36,000 |
26位 | 67,108,864 | 約 ±0.59" | 高達 3,900 |
32位 | 4,294,967,296 | 約 ±0.30" | 取決於直徑與應用 |
協定與對應解析度
協定 | 解析度選項 | 可支援的柵尺長度 |
---|---|---|
BiSS(36 位) | 1 / 5 / 50 nm | 最長 10 m |
BiSS(32 位) | 1 / 5 / 50 nm | 最長 4.295 m(1 nm時) |
BiSS(26 位) | 1 / 5 / 50 nm | 67 mm(1 nm)起 |
安裝與介面
- LED 指示燈:便於對位與診斷
- 標準尺寸:與 SIGNUM™ 相容
- 介面線材:雙層屏蔽,彎曲壽命 >2000萬次循環
- 防震/防振設計:符合 IEC 60068 測試規範
