Renishaw Optical Encoders
Renishaw 全系列光學尺選型指南
無論是追求絕對式 (Absolute) 的開機即用便利性，或是增量式 (Incremental) 的極致訊號細分。Renishaw 提供業界最完整的精密位置回授解決方案。

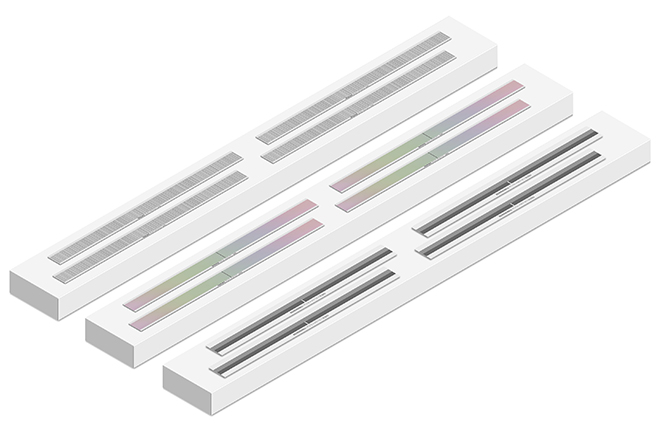

選擇您的光學尺系統：多元材質與安裝
我們提供全方位的線性光學尺方案，包括強固型光學捲尺、高精度光學尺以及專為熱穩定性設計的 ZeroMet™ 低膨脹係數光學尺。
機械鎖固 自黏背膠 支援多種安裝方式，完美相容於我們的開放式讀頭系列。

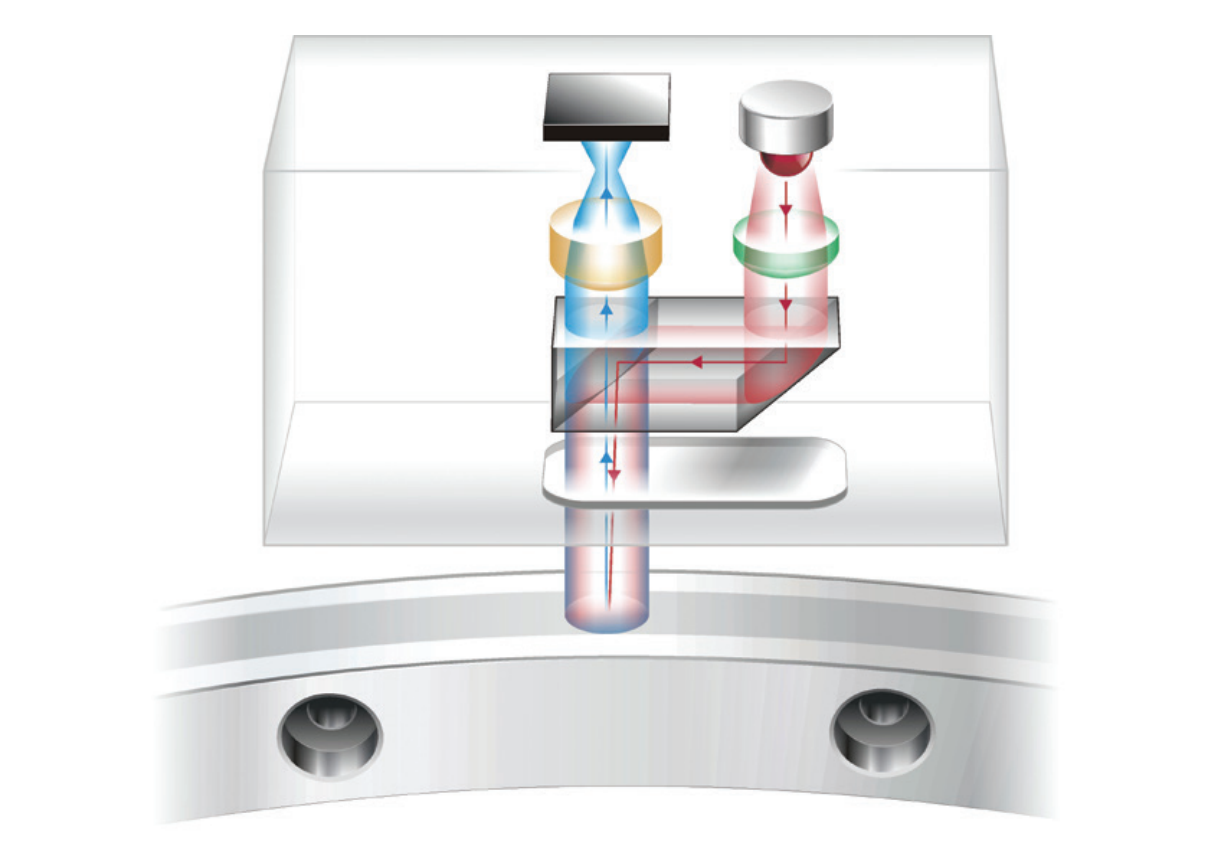

絕對式光學尺 (Absolute)
專為追求效率與安全的高階應用設計。絕對式光學尺具備獨特的單軌編碼技術，能夠立即解碼自身所在位置。
- ✓ 無需移動： 開機即知位置，完全省去回歸原點 (Homing) 的動作。
- ✓ 瞬時反應： 適合需緊急重啟或防止斷電位置遺失的關鍵設備。

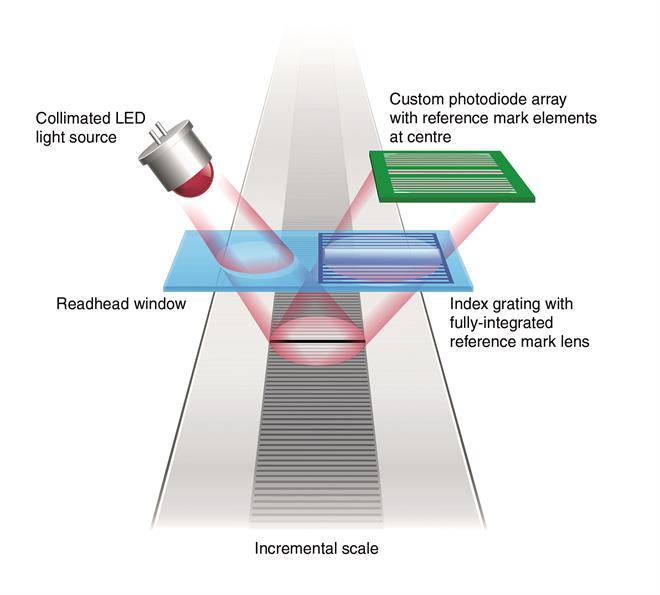

增量式光學尺 (Incremental)
業界標準的精密回授方案。增量式光學尺透過偵測相對於本身位置的位移變化來進行測量。
- • 參考特徵定位： 依靠光學尺上的參考原點 (Reference Mark) 來確立絕對位置。
- • 靈活配置： 提供多種柵距與安裝選擇，適合追求極致訊號細分精度的應用。
SECTION A：絕對式系列 (Absolute)
真正的絕對式技術 (True Absolute)，無需電池備援，適合高階自動化與直驅馬達應用。
| Readhead \ Scale |
RTL
鋼帶/多用途
堅固耐用 |
RTL FASTRACK™
導軌安狀式
功能豐富 |
REL ZeroMet
低膨脹係數
高精度 |
RSL
厚實穩定
高精度 |
RKL
窄薄型
靈活 |
|---|---|---|---|---|---|
| RESOLUTE™ ➤
30 µm 柵距
高精度/高速 |
📏 21 m
|
📏 21 m
|
📏 1.5 m
|
📏 5 m
|
📏 21 m
|
| EVOLUTE™ ➤
50 µm 柵距
安裝容易/多用途 |
📏 10.02 m
|
- | - | - | - |
SECTION B：增量式系列 (Incremental)
提供數位/類比輸出選項，以極致精巧的體積實現奈米級運動控制。
| Readhead \ Scale |
RTL
鋼帶
|
FASTRACK
導軌
|
RCL
玻璃
|
REL
ZeroMet
|
RSL
鋼製
|
RKL
窄薄
|
|---|---|---|---|---|---|---|
| ATOM™ ➤
20/40µm, 類比
精巧外型 |
📏 10 m
|
- |
📏 130 mm
|
- | - |
📏 10 m
|
| ATOM DX™ ➤
20/40µm, 數位
精巧外型 |
📏 10 m
|
- |
📏 130 mm
|
- | - |
📏 10 m
|
| VIONiC™ ➤
20µm, 數位
高精度 |
📏 10 m
|
📏 10 m
|
- |
📏 1.5 m
|
📏 5 m
|
📏 20 m
|
| QUANTiC™ ➤
40µm, 多用途
安裝容易 |
📏 10 m
|
📏 10 m
|
- | - | - |
📏 20 m
|
| TONiC™ ➤
20µm, 類比
高精度 |
📏 10 m
|
📏 10 m
|
- |
📏 1.5 m
|
📏 5 m
|
📏 20 m
|

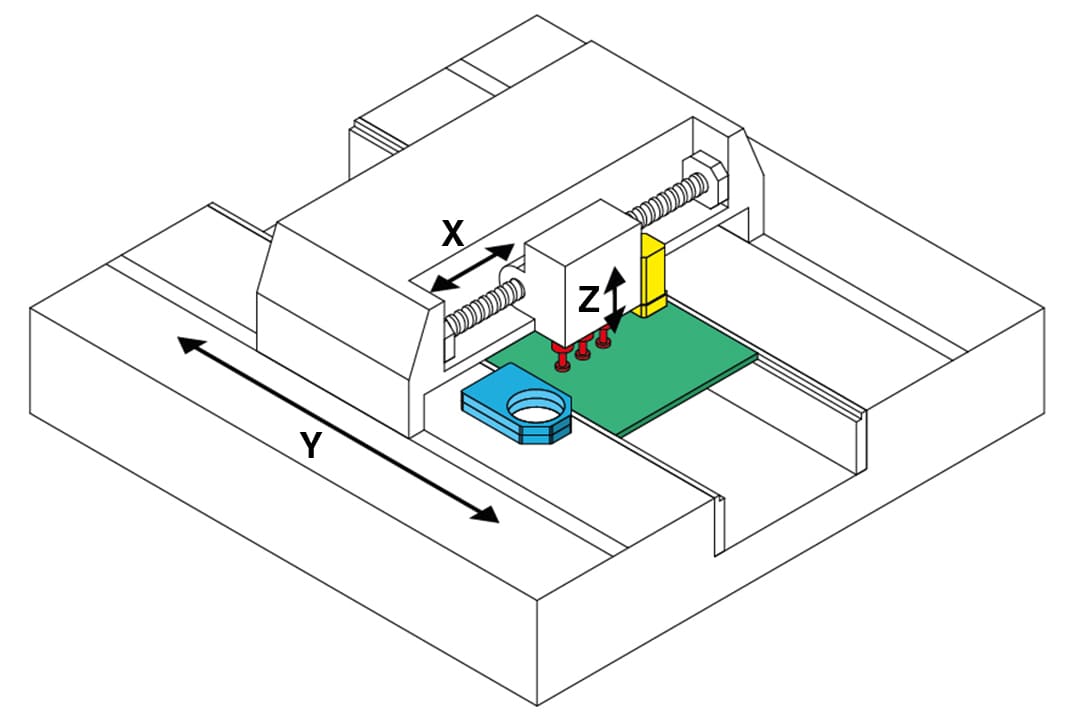

重點應用領域
.jpg)
.jpg)
技術資料下載
|
PDF
|
Renishaw 增量式光學尺 ATOM, VIONiC, TONiC 系列。 | 原廠下載 |
