Rotary Angle Encoders
Renishaw 旋轉角度光學尺

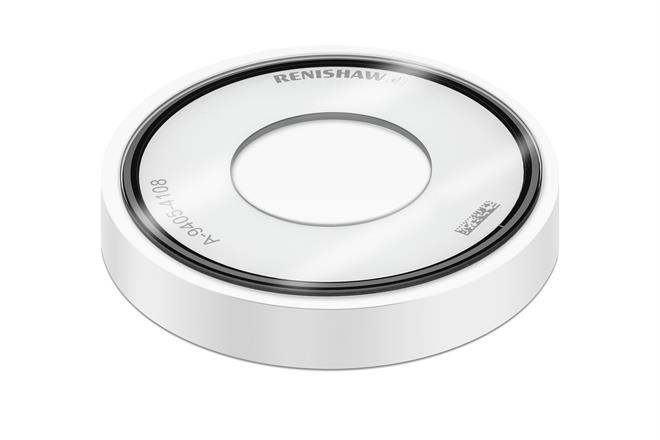

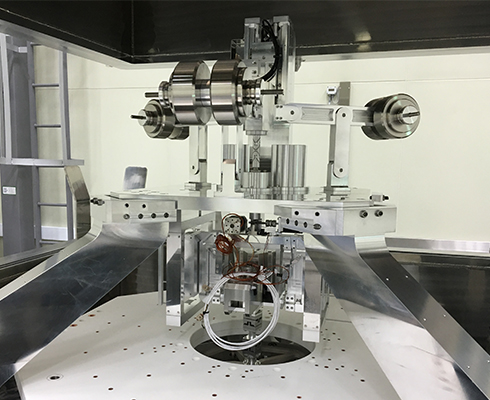

專為直驅馬達 (DDR) 與精密轉台設計。提供不鏽鋼圓環 (RES/REX) 與 玻璃圓盤 (RCDM) 多種選擇，實現零背隙、高剛性的角度回授。
一體式不鏽鋼環，極致輕薄
專利錐度配合安裝 (Taper Mount) 技術，能修正轉子偏擺誤差。光學環直接套設於中空軸上，不僅節省軸向空間，更擁有極低的轉動慣量。
- RES 系列： 標準型薄環，適合一般 DDR 馬達與自動化轉盤。

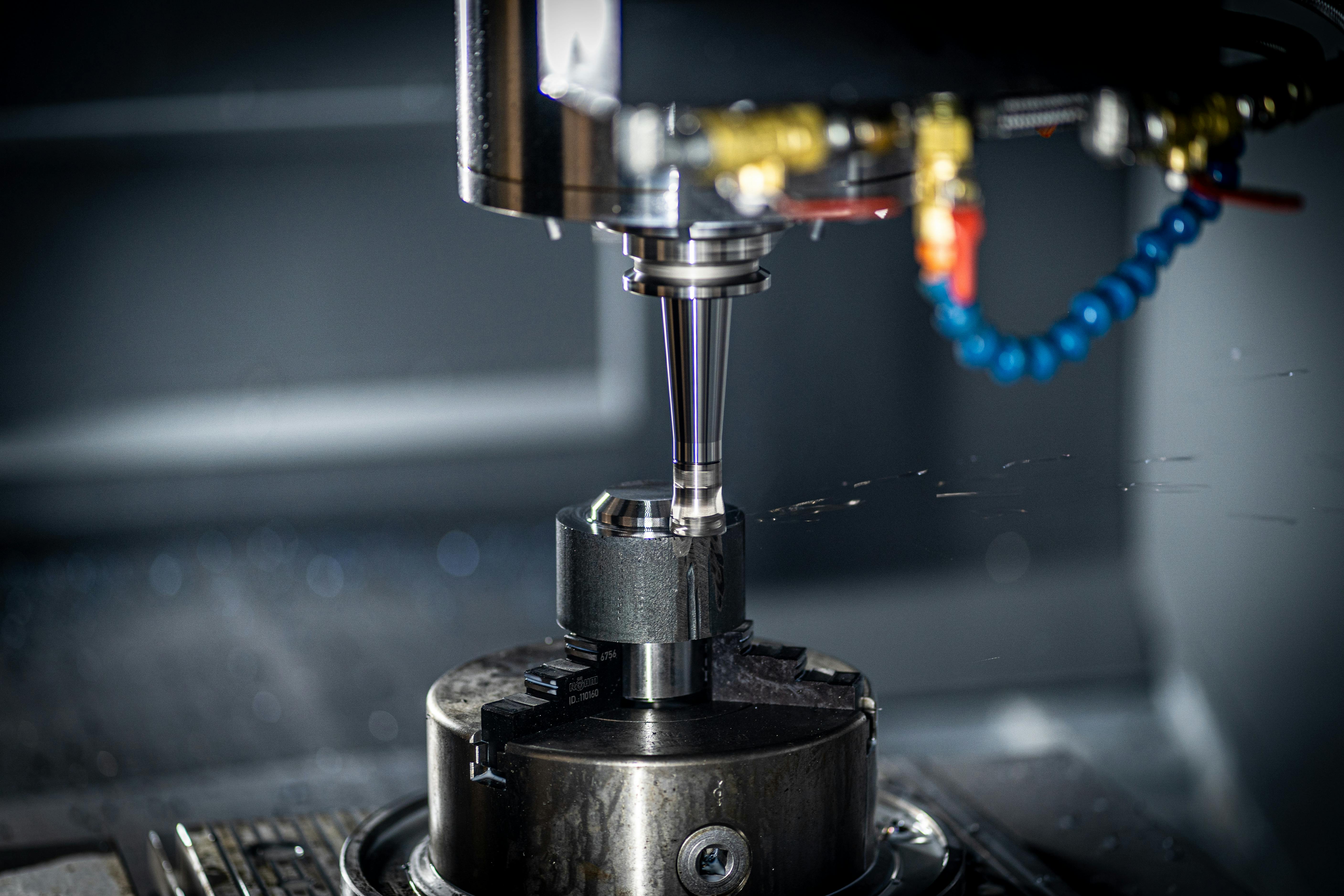

- REX 系列： 高精度厚環，專為計量級檢測與五軸加工機設計。
絕對式角度光學尺配置矩陣
開機即知角度位置，支援 BiSS-C, Fanuc, Siemens 等通訊協定。
| Readhead \ Ring |
RESA
標準不鏽鋼環
|
REXA
高精度厚環
|
|---|---|---|
| RESOLUTE™ ➤
30 µm 柵距
高精度 |
Ø 52 ~ 550 mm
輕薄小巧
|
Ø 52 ~ 417 mm
高精度首選
|
增量式角度光學尺配置矩陣
提供 ATOM 精巧型與 TONiC 高精度型讀頭，搭配不鏽鋼環或玻璃圓盤。
| Readhead \ Ring |
RCDM
玻璃圓盤 (Glass)
|
RESM
標準不鏽鋼環
|
REXM
高精度厚環
|
|---|---|---|---|
| ATOM™ ➤
類比 Analog
20/40µm 柵距
|
Ø 30 ~ 108 mm
精巧型
|
- | - |
| ATOM DX™ ➤
數位 Digital
一體式讀頭
|
Ø 17 ~ 108 mm
★ 微型推薦
|
- | - |
| VIONiC™ ➤
20µm, 數位
超低 SDE 誤差 |
- |
Ø 52 ~ 550 mm
標準應用
|
Ø 52 ~ 417 mm
高精度
|
| TONiC™ ➤
20µm, 類比
業界標準首選 |
- |
Ø 52 ~ 550 mm
標準應用
|
Ø 52 ~ 417 mm
高精度
|
| QUANTiC™ ➤
40µm, 多用途
寬安裝公差 |
- |
Ø 52 ~ 550 mm
|
- |
光學環/盤 技術規格總表
| 技術參數 (Parameter) | RES 系列 標準不鏽鋼環 |
REX 系列 高精度厚環 |
RCD 系列 玻璃圓盤 |
|---|---|---|---|
| 截面特性 | 薄壁式 (輕量化) | 厚截面 (高剛性) | 平面玻璃盤 |
| 熱膨脹係數 (CTE) | 15.5 ±0.5 µm/m/°C | 15.5 ±0.5 µm/m/°C | ~8 µm/m/°C |
| 安裝方式 | 錐度配合 (Taper Mount) | 錐度配合 (Taper Mount) | 轂架安裝 (Hub Mount) |
| 安裝精度 | ±3.1 ~ ±9.5 弧秒 (視直徑而定) |
±1 ~ ±2 弧秒 (超高精度) |
依讀頭解析度而定 |
重點應用領域
滿足從半導體檢測到重型工具機的嚴苛旋轉需求。
技術資料下載
|
PDF
|
旋轉光學尺選型指南 包含 RES, REX, RCD 系列完整尺寸與安裝公差表。 | 下載 |
