多孔性陶瓷真空吸盤完整選型指南：提升良率、降低刮傷風險｜星泰國際
多孔性陶瓷真空吸盤完整選型指南：提升良率、降低刮傷風險｜星泰國際
當你的精密工件一上機就頻繁刮傷、掉片、顆粒超標時，是否懷疑問題卻找不到源頭？很多半導體、玻璃與精密加工產線，其實卡在一個關鍵零件上──多孔性陶瓷真空吸盤。
只要選對、設計好，多孔性陶瓷真空吸盤就能穩定吸附工件、降低汙染，直接反映在良率與 OEE 上。
以下內容會用工程師看得懂、採購也能判斷的方式，帶你一次弄懂 多孔性陶瓷真空吸盤 的原理、應用與選型重點，並說明星泰國際如何協助你導入最適合的方案。

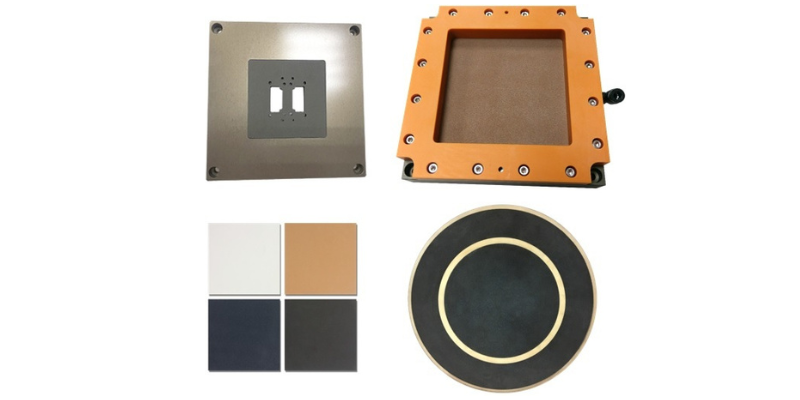

多孔性陶瓷真空吸盤是什麼？核心原理與結構解析
多數人對多孔性陶瓷真空吸盤的第一印象，是「白白硬硬、價格不便宜」。其實，多孔性陶瓷真空吸盤是一種利用多孔陶瓷材料製作的真空吸持治具，整片材質內部均勻分佈微小孔洞，真空源透過這些孔洞產生均勻吸力，取代傳統單一吸口的真空吸盤設計。因為多孔性陶瓷真空吸盤具備高硬度、低熱膨脹與極低顆粒脫落特性，非常適合半導體、面板與精密加工產線。
多孔性陶瓷真空吸盤的陶瓷基材，通常選用氧化鋁、氮化矽或特殊配方的多孔陶瓷，經過燒結控制孔徑與孔密度。透過這些多孔結構，多孔性陶瓷真空吸盤可以讓真空壓力分散在整個吸附面上，不需要在工件背面開槽或挖孔，即可穩定吸持薄片、脆性材料。相較於一般橡膠或金屬真空吸盤，多孔性陶瓷真空吸盤大幅降低接觸壓力集中，減少壓痕與破片風險。
多孔性陶瓷材料特性：高硬度、耐高溫與低汙染
多孔性陶瓷真空吸盤的關鍵，在於「材料＋孔結構」。陶瓷本身具有高硬度、高剛性與耐磨耗特性，在長時間吸附摩擦後仍能保持平面度，因此多孔性陶瓷真空吸盤在長期運轉下，仍能穩定支撐晶圓、玻璃或金屬基板。此外，多孔陶瓷耐高溫，可配合真空爐、高溫燒結或塗佈製程，這些環境是一般橡膠真空吸盤無法承受的。更重要的是，多孔性陶瓷真空吸盤幾乎不含揮發性有機物與可遷移塑化劑，在無塵室與真空環境下產生的 outgassing 極低，顆粒汙染也遠低於傳統真空吸盤。對追求極低 defect 的產線來說，多孔性陶瓷真空吸盤不只是一個治具，而是良率控制的一環。
微孔結構與均勻吸力：多孔性陶瓷真空吸盤如何保護精密工件
傳統真空吸盤多半依賴幾個集中吸口；當工件厚度不均、翹曲或面積大時，很容易出現局部吸力過大、局部浮起的狀況。多孔性陶瓷真空吸盤則透過遍佈全表面的微孔，讓真空壓差平均分布，工件被「溫柔地」吸附在整個面上。對於晶圓、玻璃基板這類脆性材料，多孔性陶瓷真空吸盤的優點在於：即使工件微翹，多孔性陶瓷真空吸盤仍能依靠密集孔洞補足漏氣路徑，保持穩定吸力，不容易因局部漏氣而掉片。這也是為什麼多孔性陶瓷真空吸盤特別適合大尺寸、薄型化或表面塗佈後的高價值工件。
多孔性陶瓷真空吸盤 vs 傳統橡膠吸盤：差異與優缺點
若從成本角度看，多孔性陶瓷真空吸盤單價確實高於一般真空吸盤；但若納入良率、停機與報廢成本，整體 TCO 往往更低。傳統橡膠真空吸盤雖然便宜，卻容易產生壓痕、殘膠與顆粒汙染，對高階製程來說，每一次異常都是昂貴的代價。多孔性陶瓷真空吸盤則以較高的初期投資，換來長壽命、低汙染與更穩定的吸附品質。在許多產線專案中，只要導入多孔性陶瓷真空吸盤後良率提升 1～2%，就足以回收治具差價。因此，在做真空吸盤設計或改造時，不妨將多孔性陶瓷真空吸盤列入評估清單。
為何產線需要多孔性陶瓷真空吸盤？常見痛點一次盤點
很多工程團隊是在問題爆發後，才想到多孔性陶瓷真空吸盤這個選項。事實上，只要你的製程具有薄片、脆性、易刮傷或嚴格顆粒控制要求，多孔性陶瓷真空吸盤就很值得提前導入。以下幾個痛點，是星泰國際在客戶現場最常看到的狀況。
顆粒汙染、刮傷、形變：傳統真空吸盤的三大風險
在半導體與面板產線，橡膠吸盤長期壓合後會產生磨耗、龜裂與殘膠，這些碎屑很容易沾附在工件表面或落入設備內部形成顆粒。當吸附面積不足時，傳統真空吸盤會把工件壓在幾個接觸點上，不只造成局部形變與壓痕，更會在後段光學檢測或貼合製程中顯示為 Defect。多孔性陶瓷真空吸盤以整面支撐、均勻吸力的方式接觸工件，大幅降低接觸壓力集中，自然就降低刮傷與形變風險。再加上多孔陶瓷不會像橡膠一樣脆化脫屑，因此多孔性陶瓷真空吸盤對顆粒控制有明顯優勢。
精密工件需求：晶圓、玻璃與薄片材料的吸持挑戰
晶圓、玻璃基板與各種薄片金屬，在研磨、拋光、鍍膜與雷射加工過程中，往往只允許極細微的翹曲與應力。傳統真空吸盤為了增加吸力，常在局部加深溝槽或增加真空吸口，結果反而讓工件在移載時產生形變，甚至在加工時發生破片。多孔性陶瓷真空吸盤則能依工件尺寸設計吸附面，讓真空吸力分布在所有多孔區域，避免局部拉扯。對於高價值的精密工件來說，多孔性陶瓷真空吸盤不僅是治具，也是減少報廢、提高良率的保險。
導入多孔性陶瓷真空吸盤後的良率與成本改善
星泰國際實務上曾協助某玻璃基板客戶，將原本的橡膠真空吸盤改為多孔性陶瓷真空吸盤，導入後同批次破片率從 0.5% 降到 0.05% 以下，顆粒異常也顯著下降。即便多孔性陶瓷真空吸盤治具成本提高兩倍，整體計算仍在半年內回本。類似案例在晶圓研磨、封裝載具與真空爐治具也屢見不鮮。只要產線有高單價工件、頻繁清洗治具或常因治具汙染停機，多孔性陶瓷真空吸盤往往都是值得評估的解決方案。
多孔性陶瓷真空吸盤應用領域：從半導體到精密加工
多孔性陶瓷真空吸盤的優勢，在各種需要高潔淨度與高平面度的製程中特別明顯。以下將分別說明多孔性陶瓷真空吸盤在幾大產業的典型應用，協助你對照自己的產線。
半導體晶圓與封裝製程中的多孔性陶瓷真空吸盤
在晶圓製程中，從研磨、拋光、清洗到後段封裝搬運，多孔性陶瓷真空吸盤都有廣泛應用。晶圓表面往往已鍍有金屬或敏感薄膜，傳統真空吸盤容易留下吸痕或在邊緣產生 chipping，而多孔性陶瓷真空吸盤能讓整片晶圓均勻受力，減少局部壓力造成的微裂。封裝環節的 Die attach、貼合與切割，也常使用客製化多孔性陶瓷真空吸盤治具，搭配真空吸盤設計良好的孔徑與真空區分割，達成分區吸附與定位功能。星泰國際可依封裝設備尺寸與流程設計專用多孔性陶瓷真空吸盤，協助客戶縮短開發時間。
面板與玻璃基板搬運：大尺寸工件的穩定吸附
大尺寸玻璃或面板搬運，最怕的是局部真空吸附造成玻璃翹曲或壓痕。多孔性陶瓷真空吸盤可依玻璃尺寸製作大面積吸附平台，利用高孔密度與適當透氣率，讓整片玻璃均勻被吸附。即使在傾斜、翻轉或高速移載過程中，多孔性陶瓷真空吸盤仍能維持穩定夾持。對面板與玻璃產線而言，多孔性陶瓷真空吸盤不只改善搬運穩定性，也降低了因吸附不良導致的掉片與破裂。當玻璃尺寸逐漸放大、厚度愈做愈薄，多孔性陶瓷真空吸盤的重要性也越來越高。
CNC 精密加工、研磨與拋光中的多孔性陶瓷真空吸盤
在 CNC 加工與研磨拋光領域，多孔性陶瓷真空吸盤常被用作真空治具平台，用來吸附金屬薄板、石英、陶瓷基板或複合材料。相較於機械夾具，多孔性陶瓷真空吸盤可以避免夾爪壓痕與局部鎖固造成的形變，特別適合平面加工與精密研磨。搭配適當真空吸盤設計與 CNC 程式，多孔性陶瓷真空吸盤還能快速切換工件尺寸，減少換治具時間。對小量多樣或客製化加工廠來說，多孔性陶瓷真空吸盤是提高彈性的重要工具。
高溫、腐蝕性或真空爐製程的特殊多孔性陶瓷真空吸盤
一般橡膠真空吸盤無法承受高溫與腐蝕性氣氛，而多孔性陶瓷真空吸盤可依需求選用耐高溫與耐蝕陶瓷，應用在真空爐、燒結爐與特殊氣氛製程。多孔性陶瓷真空吸盤在這些環境中仍能保持孔徑與孔隙穩定，不易堵塞或變形。若你的製程需要在高溫或真空條件下移載或固定工件，不妨考慮客製化多孔性陶瓷真空吸盤。星泰國際可依實際溫度、氣氛與 cycle time 評估合適材質與結構。
🔔 ：若你正在評估新設備或治具改造，歡迎與星泰國際討論多孔性陶瓷真空吸盤應用，我們可先協助做可行性評估與樣品規劃。
<聯繫星泰國際取得專業協助>
多孔性陶瓷真空吸盤設計重點與選型流程
要讓多孔性陶瓷真空吸盤發揮最大效益，關鍵在於選型與真空吸盤設計。以下將用工程師思維拆解多孔性陶瓷真空吸盤的選型流程，協助你與設備商、治具商或星泰國際溝通需求。
依工件尺寸與重量計算有效吸附面積
選擇多孔性陶瓷真空吸盤前，首先需要掌握工件的尺寸、重量以及可用吸附區域。依照真空壓差與安全係數，估算所需的吸附力，再反推多孔性陶瓷真空吸盤的有效吸附面積。若工件有開孔、切口或特殊形狀，需評估是否分區吸附或增加定位治具。多孔性陶瓷真空吸盤在尺寸與厚度上有製程限制，星泰國際會依照工件大小建議單片尺寸或模組化拼接方式，確保多孔性陶瓷真空吸盤在結構強度與平面度上都達到要求。
孔徑、孔密度與表面圖形設計的重要性
多孔性陶瓷真空吸盤並不是孔越小越好、越密越好，而是要兼顧吸力、漏氣與顆粒控制。孔徑太大可能導致局部吸力集中，孔徑太小又容易堵塞；孔密度太高會加重真空系統負擔，太低則吸附不均。在真空吸盤設計上，星泰國際會依工件材質與表面粗糙度調整多孔性陶瓷真空吸盤的孔徑與透氣率，必要時在多孔性陶瓷真空吸盤表面加工淺溝槽或分區圖形，兼顧快速排氣與定位需求。
真空源、管路與控制系統搭配
再好的多孔性陶瓷真空吸盤，如果沒有合適的真空幫浦與管路設計，也無法發揮效能。多孔性陶瓷真空吸盤需要穩定的真空壓差與足夠抽氣量來維持吸附；若系統中同時有多個多孔性陶瓷真空吸盤或大面積平台，更要注意管路壓損與分流設計。因此，在導入多孔性陶瓷真空吸盤時，建議同時檢視整體真空系統，包含真空閥、節流孔與監測點。星泰國際可協助客戶檢討現有真空系統，提供適合多孔性陶瓷真空吸盤的搭配建議。
無塵室等級、材質純度與脫氣特性
對於 Class 100、Class 10 甚至更嚴格的無塵室，多孔性陶瓷真空吸盤的材質純度與 outgassing 表現非常重要。需確認多孔性陶瓷真空吸盤的原料是否含有可能揮發的添加劑，燒結與後處理是否會產生殘留粉塵。星泰國際在多孔性陶瓷真空吸盤生產上，會針對無塵室等級提供不同等級的清洗與包裝流程，確保多孔性陶瓷真空吸盤出廠前就符合客戶的潔淨度規範。
多孔性陶瓷真空吸盤規格比較：看懂型號與性能參數
很多採購拿到多孔性陶瓷真空吸盤規格表時，看得到一堆數字卻不確定差在哪裡。其實只要抓住幾個關鍵參數，就能大致評估多孔性陶瓷真空吸盤是否符合你的應用。
尺寸、厚度、孔徑、孔密度與透氣率
多孔性陶瓷真空吸盤的尺寸與厚度，決定了可吸附的工件範圍與結構強度；孔徑與孔密度則與吸附均勻度與真空反應速度有關。透氣率（air permeability）則是衡量多孔性陶瓷真空吸盤在一定壓差下的氣體流量，是設計真空系統的重要指標。在比較多孔性陶瓷真空吸盤產品時，建議同時看這幾個參數，而不是只比較「材質名稱」或「尺寸是否一樣」。不同廠牌的多孔性陶瓷真空吸盤，即便外觀尺寸相同，孔結構與透氣率差異也可能很大。
吸附力、平面度與表面粗糙度
多孔性陶瓷真空吸盤的吸附力，取決於真空壓差、有效吸附面積與工件表面狀況。一般會在規格書中提供建議最大荷重或參考吸附力範圍，供工程師初步估算。平面度與表面粗糙度則直接影響工件貼合狀況。平面度越好，多孔性陶瓷真空吸盤越能均勻支撐薄片材料；表面粗糙度則需要在吸附力與刮傷風險之間取得平衡。星泰國際會依不同應用調整多孔性陶瓷真空吸盤的表面處理條件與檢驗標準。
標準品 vs 客製品：交期、成本與彈性的取捨
若你的需求接近常見尺寸與孔徑，選擇標準品多孔性陶瓷真空吸盤即可享有較短交期與較低開發成本；但若需搭配特殊工件形狀、分區吸附或真空吸盤治具整合，通常會需要客製化多孔性陶瓷真空吸盤。星泰國際提供標準多孔性陶瓷真空吸盤系列，也能依圖面或實物客製。一般建議做新設備或大幅度改造時考慮客製多孔性陶瓷真空吸盤；在試產或小改機時，可先使用標準品搭配簡易治具驗證。
多孔性陶瓷真空吸盤導入實務：專案流程與常見風險
多孔性陶瓷真空吸盤的效益再好，如果導入流程不順利，仍可能造成停機或良率波動。以下以專案角度說明導入多孔性陶瓷真空吸盤的步驟與需留意的風險。
專案啟動：需求訪談與樣品設計
導入多孔性陶瓷真空吸盤前，建議先由工程端整理工件規格、製程條件與既有問題，再與星泰國際或治具商進行需求訪談。透過圖面與現場照片，確認多孔性陶瓷真空吸盤可用空間、真空接口位置與換治具方式。接著由星泰國際依需求提出初步多孔性陶瓷真空吸盤設計，包含尺寸、孔徑、孔密度與真空區分割方式，並視情況製作樣品供客戶測試。
測試與驗證：夾持穩定性與顆粒檢測
樣品多孔性陶瓷真空吸盤完成後，需在實際設備上進行吸附力測試、搬運穩定性驗證與長時間運轉試驗。對於無塵室製程，還需要做顆粒測試與 outgassing 評估，確認多孔性陶瓷真空吸盤在實際製程條件下不會產生異常汙染。星泰國際可配合客戶提供多孔性陶瓷真空吸盤相關的材質報告與檢測資料，協助你通過內部認證流程。
舊治具改造與產線切換
在既有產線導入多孔性陶瓷真空吸盤時，常見挑戰包括：真空系統容量不足、設備空間受限或換治具時間過長。星泰國際會在多孔性陶瓷真空吸盤設計階段就預先考量這些限制，必要時採用模組化或過渡治具設計，讓新舊治具可在短時間內切換。為降低停機風險，建議先在單站或試產線導入多孔性陶瓷真空吸盤，待製程穩定後再逐步擴大到整條產線。
常見問題排除方向
如果多孔性陶瓷真空吸盤導入後出現吸力不足、漏氣或顆粒檢測異常，可先從以下幾點排查：1.真空源壓差與抽氣量是否足夠、管路是否有漏點。
2.多孔性陶瓷真空吸盤表面是否被工件殘渣或清洗藥水堵塞孔洞。
3.工件表面是否存在油污或貼附不良，影響真空密封。
👉 ：若你在導入多孔性陶瓷真空吸盤過程中遇到上述問題，歡迎直接聯繫星泰國際技術團隊，我們可提供現場檢視與改善建議。
<聯繫星泰國際取得專業協助>
星泰國際多孔性陶瓷真空吸盤優勢：技術、服務與實績
選擇多孔性陶瓷真空吸盤供應商，不只看產品，更要看技術底蘊與服務能力。星泰國際長期深耕精密陶瓷與真空治具領域，能從材料、設計到量產提供一站式解決方案。
研發背景與產線實績
星泰國際與多家半導體、面板與精密加工設備商合作，累積了大量多孔性陶瓷真空吸盤實績。從 6 吋～12 吋晶圓，到 G6 以上的大尺寸玻璃基板，星泰國際都曾提供多孔性陶瓷真空吸盤與治具解決方案，能快速對應不同產線需求。專利配方與精密加工能力
在多孔性陶瓷真空吸盤製程上，星泰國際掌握多種陶瓷配方與燒結條件，可依應用調整孔徑、孔密度與透氣率；同時具備精密研磨與表面處理能力，確保多孔性陶瓷真空吸盤平面度與粗糙度達到設備與製程要求。一站式服務與技術支援
從需求訪談、真空吸盤設計、樣品製作到量產追蹤，星泰國際皆由專案工程師負責，協助你在導入多孔性陶瓷真空吸盤過程中快速排除問題。若需整合真空吸盤治具、支架或真空管路，我們也能提供完整建議，避免責任切割。客戶合作案例分享
星泰國際已協助多家客戶透過多孔性陶瓷真空吸盤提升良率、降低報廢與減少清洗頻率。無論你是設備商、系統整合商還是終端製造廠，只要提供製程與工件資訊，我們都能替你評估多孔性陶瓷真空吸盤的導入效益。多孔性陶瓷真空吸盤選型 FAQ
在實務上，工程與採購常會對多孔性陶瓷真空吸盤有不少疑問，以下整理幾個最常被問到的問題，提供你快速參考。
什麼情況下必須改用多孔性陶瓷真空吸盤？
只要你的製程具備下列條件之一，就非常適合評估多孔性陶瓷真空吸盤：1.工件為晶圓、玻璃、陶瓷或其他易刮傷脆性材料。
2.無塵室等級要求高，對顆粒與 outgassing 有嚴格規範。
3.現有真空吸盤常出現壓痕、破片或掉片異常。
4.需要大面積、薄片或不規則形狀的穩定吸附。
多孔性陶瓷真空吸盤可以直接用在既有真空系統上嗎？
多數情況下，多孔性陶瓷真空吸盤可與既有真空幫浦與管路搭配使用，但仍需確認壓差與抽氣量是否足以驅動新的多孔性陶瓷真空吸盤。若原本系統是針對少數小吸盤設計，而改為大面積多孔性陶瓷真空吸盤時，通常需要重新評估真空源容量。多孔性陶瓷真空吸盤的壽命多久？如何保養？
多孔性陶瓷真空吸盤本體非常耐磨，只要使用與清洗方式得當，壽命往往可超過一般橡膠或塑膠吸盤數倍。保養上建議定期以指定方式清洗表面，避免使用會殘留固化物或結晶的化學藥水，以免堵塞孔洞。星泰國際可提供多孔性陶瓷真空吸盤清洗與保養建議。工件形狀不規則，也能做多孔性陶瓷真空吸盤嗎？
可以。多孔性陶瓷真空吸盤可以依工件形狀設計外型與分區吸附區，必要時搭配定位 pin、邊框或局部開槽來固定工件。只要提供圖面或實物，星泰國際即可評估可行的多孔性陶瓷真空吸盤設計方案。結論：用多孔性陶瓷真空吸盤打造高良率夾持系統
多孔性陶瓷真空吸盤看似只是小小一塊治具，卻常常決定整條產線的穩定度與良率。透過均勻吸力、低汙染與高平面度，多孔性陶瓷真空吸盤能有效避免刮傷、破片與顆粒異常，特別適合半導體、面板、玻璃與精密加工等高價值製程。
當你在評估治具改造或新設備導入時，不妨把多孔性陶瓷真空吸盤納入選型考量：先釐清工件與製程需求，再從材料、孔結構、真空系統與實際導入流程逐步規劃。只要方法正確，多孔性陶瓷真空吸盤帶來的良率提升與報廢降低，通常遠遠高於治具本身成本。
<聯繫星泰國際取得專業協助>
如果你正在為顆粒汙染、刮傷或吸附不穩定所困擾，歡迎聯繫 星泰國際，取得專屬的多孔性陶瓷真空吸盤選型建議與產品型錄。我們將依你的產線條件與預算，提供最適合的多孔性陶瓷真空吸盤與真空治具解決方案，協助你在下一個制程節點，把良率再往上推一個級距。
