張力控制器原理是什麼？帶你認識張力控制在生產線的運用！

在捲取或放料的生產過程中，材料（包含紙張、塑膠薄膜、金屬箔片或紡織品等）會隨著捲筒直徑的大小變化，產生張力波動。如果沒有適當的控制，材料可能會因為拉伸力過大而變形、斷裂，或者因為過於鬆弛而產生皺褶，直接影響最終的產品品質。本文會詳細介紹張力控制器，帶企業認識張力控制原理，找出最適合產線設備需求的控制元件。

什麼是張力控制器？

張力控制器（Tension Controller）是工業自動化卷材控制系統的重要設備，主要作用是接收感測器傳來的數值訊號，經過內部處理器運算後，輸出具體的控制指令給後端的執行元件，包含馬達、離合器或制動器等，用來調整捲軸的轉速或轉矩。無論產線上的捲徑如何變化，或是機械速度怎麼切換，張力控制器都能維持材料在整個輸送過程中的張力恆定，避免材料受到損害或加工不良。

張力控制器原理怎麼運作？開迴路VS.閉迴路

張力控制原理的基本物理公式為：張力(F)=轉矩(T)／捲徑(R)。以材料收捲為例，當材料不斷捲上軸心時，實際的捲徑(R)會逐漸變大。為了維持材料上的拉伸張力(F)不變，控制器必須主動增加驅動馬達或煞車輸出的轉矩(T)。而根據系統回饋機制的差異，張力控制主要分為開迴路與閉迴路兩種類型。
〈延伸閱讀：驅動器是什麼？驅動器原理、4大類型與選型重點一次搞懂！〉

開迴路控制

開迴路控制又被稱為「捲徑演算控制」，系統並不會直接測量材料上的實際張力大小，而是透過安裝在捲軸上的編碼器、超音波感測器，或是利用材料厚度累加積分法來計算當下的「捲徑變化」。當控制器計算出新的捲徑數值後，便會依據預設的比例直接調整設備的輸出轉矩。因為這種方式不依賴真實張力回饋，因此稱為開迴路張力控制器。

閉迴路控制

閉迴路控制是目前高精度生產設備的標準配置，系統會直接利用張力檢測器測量材料經過導輪時產生的實際拉力，並將數據即時回傳給控制器。控制器接收到「實際張力值」後，會與使用者設定的「目標值」進行PID（比例-積分-微分）運算比對。一旦發現數值出現偏差，閉迴路張力控制器就會立刻修正輸出給執行元件的指令，隨時保持張力的精準穩定。

張力控制器開迴路VS.閉迴路控制比較表

張力控制系統3大關鍵組合！

一個完整的自動化張力控制系統，必須包含張力檢測器、張力控制器和執行器三大組合。這三者彼此連動，負責處理產線上的偵測、運算與最終控制指令的執行。

張力檢測器（Tension Sensor）

張力檢測器通常安裝在導輪的軸承座下方，當材料經過導輪產生拉力時，檢測器會偵測到微量的負載受力變化，並將這個力量轉換為電壓或電流訊號傳送回控制器，常見的安裝形式有軸承座式與懸臂式。此外，還有一種檢測方式是「浮動輥」，浮動輥具有吸收瞬間張力波動的緩衝能力，適合應用在中低速或是高彈性的材料產線。利用浮動輪的位置變化來間接控制張力大小，當張力發生變化時，浮動輥產生位移，並透過電位器或編碼器輸出訊號。

張力控制器（Tension Controller）

張力控制器負責接收來自檢測器或編碼器的訊號，並透過內部處理器比對與演算捲徑變化，來決定需要輸出多少電流、電壓或轉矩指令給終端的執行設備。現代化的張力控制器具備PID自動演算修正功能，並配備斷料預警檢測，以及多組參數記憶功能，能大幅降低產線操作人員的設定時間。
〈延伸閱讀：光學尺是什麼？RENISHAW光學尺原理、種類、應用與選購攻略〉

執行器（Actuator）

執行器負責直接執行張力控制器的指令，提供材料牽引時所需的動力或是阻力。依據設備等級與控制需求的不同，常見的執行器分為以下三大類型

• 磁粉煞車／離合器：利用磁粉鏈結產生摩擦阻力，硬體成本較低，適合用於放料端的被動阻力控制。
• 氣壓煞車：利用氣壓大小調節制動力，具備良好的散熱能力，適合大扭力、大捲徑的重型機械產業。
• 伺服馬達／變頻馬達：能主動控制轉速與轉矩輸出，反應速度極快，適合高精度的收放料與牽引控制。

張力控制器產業應用一次看！

張力控制器原理經常運用在需要精準控制卷材拉力的工業自動化領域，只要設備運作與連續物料的收放與加工有關，都需要這套系統。常見的產業應用包含紡織業、金屬薄膜加工、印刷業和包裝業等。

軟包裝與印刷機械

軟包裝與印刷機械包括凹版印刷機、貼合機，以及分條機。在生產過程中，如果材料張力控制器不穩定，塑膠薄膜或紙張會發生拉伸變形，導致印刷圖案套色不準確（跑版）或是分切邊緣不平整的問題，直接增加材料的報廢率。

鋰電池與電子材料

鋰電池生產線的塗佈機與壓延設備，主要加工的銅箔與鋁箔材質極薄又容易斷裂，對張力控制穩定性要求極高，一點點拉力變化都會導致厚度不均。因此，電子材料設備通常會全面採用閉迴路伺控制，讓產線的運作精度能長時間維持在穩定狀態。

紡織與造紙機械

紡織和造紙業產線上會廣泛使用到漿紗機、驗布機和複捲機，這些設備仰賴張力控制原理來穩定布料或紙張在捲取時，可以保持表面的平整，避免邊緣不齊或是內部因壓力產生皺褶的現象出現，提升產品的製造良率。

防爆環境

針對油氣廠或具有揮發性溶劑的化工廠環境，部分張力控制器設計特別加強了安全性，配備符合ATEX和IECEx認證的感測器與防爆外殼，防止電路在運行中產生火花與爆炸風險。防護防水等級最高可達IP67，讓設備在嚴苛環境中，也能穩定運作。
〈延伸閱讀：行星減速機是什麼？從結構原理到應用解析，終結選型困難症〉

高精密軸承

在活軸、死軸或懸臂式的機械設計中，經常使用高精密軸承來運作，常見於高速紡織或金屬薄箔生產線。像是FMS張力控制器能支援專屬的藍牙應用程式進行即時校正，不僅能減少軸承磨損，還能把實際的張力精準穩定在±0.5%的極低誤差範圍內。
〈延伸閱讀：軸承是什麼？了解軸承規格、原理與選購重點，打造精準動能！〉
〈延伸閱讀：空氣軸承是什麼？空氣軸承原理、5大核心優勢和限制指南〉

通訊整合

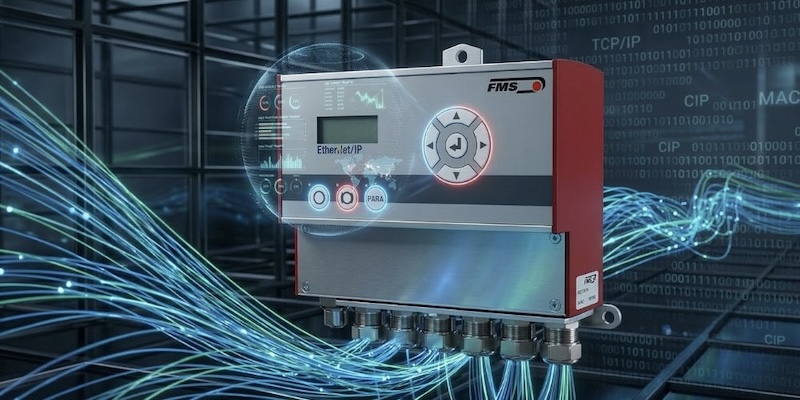

通訊整合技術能讓張力控制器與工廠端的PLC或是SCADA系統完美連線，提高自動化管理效率，特別適合現代智慧工廠使用。高階的FMS張力控制器支援EtherNet／IP、PROFINET跟現場總線這些工業通訊方式，透過CMGZ放大器就能做到毫秒級的資料交換，方便工程師隨時遠端診斷產線問題。

怎麼挑才對？張力控制器選型細節報你知！

選到不好的張力控制系統，不只會浪費企業設備採購的預算，還可能無法順利解決生產線上的斷料與良率問題，使成本反而升高。

確認材料特性與張力範圍

不同的材料厚度與材質特性，需要的張力值差異巨大。在選型前，必須先計算產線運作所需的總張力，再依據此張力選擇合適額定負載的檢測器。通常建議設備的實際操作張力應該落在檢測器滿刻度的20%~80%之間，測量結果會最準確。

確認安裝環境與空間

張力檢測器的安裝位置對最終精度影響很大，需要工程師確認材料經過導輪時，包角的角度是否足夠，以及現場安裝空間會不會受到限制。如果機台位於高溫、高粉塵或防爆危險環境中，就必須選用具備對應防護等級的感測元件。

評估控制精度需求

如果產線只需要進行簡單的物料收捲，而且速度穩定，選擇開迴路控制就可以滿足需求；若是加工高附加價值的電子材料，必須選擇精度較高的閉迴路控制。另外，也要確認控制器是否支援「錐度張力」功能，能大幅改善最終收卷成型的品質。

張力控制器的操作便利性

現代化工廠講求即時的數據化管理，優良的張力控制器應具備簡易的按鍵設計與校正流程。設備若支援Ethernet／IP、Profinet或EtherCAT等通訊協定，操作人員就可以透過電腦或手機系統遠端設定參數、讀取相關數值，減少現場停機設定的時間。
〈延伸閱讀：減速機選購指南｜減速比、轉矩、精度，減速機廠商教你怎麼挑！〉

張力控制器常見問題一次看！

Q1.為什麼開機或停機時張力會不穩？

開機或停機會張力不穩是因為系統慣量造成的影響，當卷材機台加速或急停時，設備捲軸的轉動慣量會導致材料張力瞬間突增或銳減。建議選擇具備「慣量補償」功能的張力控制器，能在加減速的瞬間，預先增加或減少馬達的輸出轉矩，抵銷慣性作用。
〈延伸閱讀：諧波減速機是什麼？三大核心組件、運作原理和購入要點一篇看！〉

Q2.捲徑變化的非線性補償作用是什麼？

張力控制器在捲徑變化時，具備的非線性補償功能，是為了克服卷材直徑由小變大（收捲）或由大變小（放捲）時，導致馬達轉矩需求產生非線性變化的物理問題。透過這項功能，可以維持整個產線的生產過程保持恆定張力。

Q3.系統加減速時為什麼會慣量補償？

張力控制系統在執行加減速時，介入的慣量補償，是為了提早克服系統內部機構慣量變化所導致的拉力波動機制。讓控制器可以即時送出正確補償數值給馬達，保持運轉中的物料張力穩定。

Q4.張力檢測器讀數不準怎麼辦？

張力檢測器讀數不準確可能是因為現場導輪包角角度計算錯誤、感測器安裝面不水平，或是軸承轉動阻力過大影響傳遞。遇到此問題時，建議操作人員先進行系統歸零校正，並檢查導輪轉動是否順暢，沒有出現任何卡頓的情形。

Q5.不同材質可以共用一套參數嗎？

不同材質非常不建議共用一套參數，不同材料的彈性係數與表面摩擦力都不相同，適合的張力控制器參數差異極大。建議選用具備「多組參數記憶」功能的高階張力控制器，在產線換料時只需一鍵切換，就可以穩定讀取相對參數。

產線規劃與導入就找星泰國際，替產業提升市場競爭力！

星泰國際專業代理來自瑞士的FMS張力控制系統，FMS設備以高精度與高穩定性著稱，廣泛應用於全球頂尖的包裝、印刷與電子材料產線上。FMS的感測器採用獨特的金屬箔應變計技術，抗機械過載能力強且測量結果精準。無論是舊機台張力不穩需要改造升級，或是新建產線的系統規劃，星泰國際都能提供專業的技術諮詢與現場安裝服務。星泰國際也有產品的售後保固，提供付費定期檢測，確認機台零件都維持在良好的狀態運作，減少企業的成本。

結論

選擇適合的張力控制器，能避免材料在加工過程中的報廢損失，也可以有效提升產線的整體運轉速度與產品良率。星泰國際致力於精密定位和傳動控制系統的研發，能針對不同產業特性規劃最適合的設備組合。如果您有任何張力控制器原理的問題或設備導入需求，歡迎聯繫星泰國際，讓專業技術團隊協助企業優化生產流程。
