Lexium SD3 三相步進驅動器與步進馬達 產品: Lexium 適用運動控制的步進驅動與步進馬達 |
|
特點
真的很簡單
· 把編碼器系統與調校軟體丟了吧
· 這套產品包括了體積精簡的驅動器與高準度馬達
· 可透過高階PLC或施耐德電機運動控制器來預設與監控參考值
· 3相步進馬達提供您所需的精準度˴動力與耐受性
· 在大部分情況下,高扭力讓您不需要齒輪箱
極度精簡
· Lexium SD3只占用控制電櫃藝小部分空間
· 精簡的尺寸(高x寬x深 : 145mm x 72mm x 140mm)
高彈性
· 兩種不同的功率類別˴不同的介面與其他各種選項和配對
· 最多可提供6.8A
· 適用使用1-115VAC與230VAC (50 / 60HZ)的電源供應
· 搭配一個5V與一個24V脈衝 / 方向介面或現場通訊協定介面(CANopen ˴ CANopen Motionbus與 Modbus或Profibus DP)
· SD3同時提供旋轉監控(SD3 28 已經內建)
整合安全
· 「安全扭力關閉」功能可預防機器突然啟動,完全符合IEC/EN 61800-5-2對操作員的安全規定
· 即使「安全扭力關閉」功能已啟動,仍舊維持連接置定位電子裝置。不需要重新定位(Re-homing)
優點
「隨插即用」功能讓您輕鬆完成自動化SD3產品是一款全球通用的步進馬達驅動器。
您只需很短的時間,就能將這套產品安裝上線。只要將步進馬達連接到驅動器,
設定好電流與步進解析之後,馬上可以運作!
應用
· 印刷 ˴ 紙張 ˴ 包裝
· 輸送,標示
· 紡織業
· 食品與飲料業
Lexium SD3 優異的定速特性最適合應用在掃描之類的作業上。甚至可以在低速狀態下提供高扭力輸出。
因此,步進馬達特別適用於短距離的定位處理,例如貼標籤作業。它同時可提供高保持轉距,這讓它成
為揀選與放置之類應用的最佳解決方案。

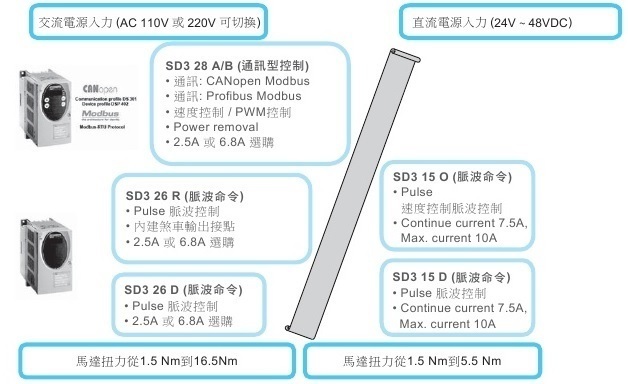

施耐德Lexium SD3 三相微步進驅動器
|
|
|
SD315
|
SD326 |
SD328 |
型號
|
輸入電壓 |
電流 |
解析度 |
最高脈波速度 |
尺寸(WxHxD,mm)
|
SD315 |
24~48VDC |
3.0A~10.0A |
200,400,500,1000, 2000,4000,5000,10000
|
200KHz |
33x117x74.5
|
SD326・U25 |
115/230VAC |
0.6A~2.5A
|
72x145x140 |
||
SD326・U68 |
1.7A~6.8A
|
||||
SD328・U25 |
0.6A~2.5A |
P/D:200 KHz
|
|||
SD328・U68 |
1.7A~6.8A |
A/B:400 KHz
|
優勢 |
・ Lexium SD3產品是一款通用的三相步進馬達驅動器。只需很短的時間,就能將這套產品安裝上 線。只要將步進馬達連接到驅動器,設定好電流與步進解析後,馬上可以運作。 ・ Lexium SD3優異的定速特性最適合 |
操作簡單 |
・不需編碼器系統與調校軟體 ・這套產品包括了體積精簡的驅動器與高精準度馬達 ・可透過高階PLC或施耐德電機運動控制器來預設與監控參考值 ・三相步進馬達提供所需的精準度、動力與耐受性 ・在大部分情況下,高扭力讓您不需要齒輪箱 |
高彈性 |
・兩種不同功率類別、不同的介面與其他各種選項和配件 ・搭配一個5V與一個24V脈衝/方向介面或現場通訊協定介面(CANopen、Modbus、Profibus) ・SD3同時提供旋轉監控(SD328已經內建) |
整合安全 |
・「安全扭力關閉(Safe Torque Off)」功能可預防機器突然啟動,完全符合 IEC/EN 61800-5-2對操作員的安全規定。 ・即使「安全扭力關閉」功能已啟動,仍維持連接至定位電子裝置,不需要重新定位 (Re-homing)。 |
