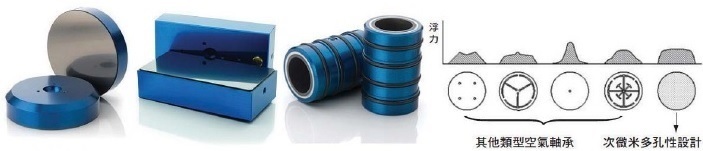

空氣軸承(次微米多孔性設計)




http://www.taiwan-servo.com.tw/cetacean/ezcatfiles/mvp258/img/img/18697/72-2.jpg

  空氣軸承(多孔性設計)

・圓型、方型、內弧形、外弧形、管型、VPLS型、平板型

・無摩擦,無磨耗,平順,安靜,低耗氣量

・能提供穩定的氣浮高度

http://www.taiwan-servo.com.tw/cetacean/ezcatfiles/mvp258/img/img/18697/72-3.jpg



















組裝應用圖例


組裝應用圖例
組裝應用圖例








圓型系列: Flat Round Air Bearings
方型系列:Flat Rectangular Air Bearings
管狀系列:Air Bushings Metric





圓型系列:  Flat Round Air Bearings

Type
(型號)
Size
ldeal Load N(lbs)
@.41MPa(60psi)
Stiffness N/micron(lbs/uin)
@0.41MPa(60psi)
Flow NLPM (SCFH)
@0.41MPa(60psi)
Ball Socket Size
Bearing
Height mm(in)
Bearing
Weight grams(oz.)
S102501
25mm Dia
80(18)
18(0.10)
0.53(1.2)
13mm
13(0.52)
14(0.5)
S104001
40mm Dia
222(50)
20(0.16)
0.74(1.6)
13mm
13(0.52)
35(1.2)
S105001
50 mm Dia
355(80)
58(0.33)
1.1(2.3)
13mm
13(0.52)
62(2.1)
S106501
65 mm Dia
666(150)
87(0.50)
1.4(2.9)
13mm
20(0.79)
151(5.3)
S108001
80 mm Dia
1110(250)
114(0.65)
2.3(4.9)
13mm
20(0.79)
235(8.2)
S1010001
100 mm Dia
1776(400)
175(1.0)
2.6(5.6)
20mm
25(0.98)
440(15.5)
S1012501
125 mm Dia
2775(625)
254(1.5)
2.6(5.6)
20mm
35(1.38)
1033(36.4)
S1015001
150 mm Dia
4444(1000)
350(2.0)
2.9(6.1)
25mm
50(1.97)
2092(73.7)
S1020001
200 mm Dia
7770(1750)
700(4.0)
3.8(8.1)
25mm
70(2.76)
4773(168)



方型系列:  Flat Rectangular Air Bearings

Type
(型號)
Size
ldeal Load N(lbs)@.41MPa(60psi)
StiffnessN/micron(lbs/uin)
@0.41MPa(60psi)
Flow NLPM (SCFH)
@0.41MPa(60psi)
Ball Socket Size
Bearing
Height mm(in)
Bearing
Weight grams(oz.)
S121201
12mm x24mm
36(8)
5(0.03)
0.1(0.4)
6mm
10(0.39)
6(0.2)
S121501
15mm x30mm
62(14)
7(0.04)
0.4(1.0)
6mm
10(0.39)
8(0.3)
S122001
20mm x40mm
111(25)
14(0.08)
0.7(1.5)
6mm
13(0.52)
26(0.9)
S122501
25mm x50mm
187(42)
22(0.13)
0.9(2.0)
6mm
17(0.67)
48(1.7)
S124001
40mm x50mm
356(80)
35(0.20)
1.3(2.7)
13mm
13(0.52)
56(2.0)
S124002
40mm x80mm
623(140)
58(0.33)
1.8(4.0)
13mm
20(0.79)
145(5.1)
S125001
50mm x100mm
1112(250)
110(0.63)
2.1(4.5)
13mm
25(0.98)
295(10.4)
S127501
75mm x150mm
2580(580)
150(0.85)
1.6(3.5)
25mm
50(1.97)
1411(49.8)
S1210001
100mm x200mm
4893(1100)
665(3.77)
1.8(4.0)
25mm
70(2.76)
3628(128.0)
S1212501
125mm x250mm
7784(1750)
1009(5.72)
3.0(6.5)
25mm
85(3.35)
4597(162.2)
S1215001
150mm x300mm
11121(2500)
1645(9.33)
4.2(9.0)
25mm
100(3.94)
6693(236.1)



管狀系列:  Air Bushings Metric

可做直線運動及旋轉運動

Type
(型號)
Size
Radial Load Max N(lbs)
@.41MPa(60psi)
Radial Stiffness
N/μm(lbs/μin)
Pitch Moment Max N-m
(lbs-in)@.41MPa(60psi)
Pitch Stiffness
N-m/mil rad
(lb-in/mil rad)
Flow NLPM
(SCFH)
Bearing
Lenght mm(in)
Weight
grams(oz.)
S301301
13mm
40(10)
11(0.06)
0.8(7.5)
2.1(19)
3.1(6.6)
51(2.0)
33(1.1)
S302001
20mm
133(30)
23(0.13)
1.1(10)
2.8(25)
4.8(10.2)
51(2.0)
54(2.0)
S302502
25mm
187(42)
34(0.19)
1.9(17)
5.3(47)
5.9(12.6)
57(2.3)
83(3.0)
S304002
40mm
645(145)
72(0.41)
3.1(28)
11(101)
9.3(1.98)
76(3.0)
223(7.2)
S305002
50mm
934(210)
110(0.63)
5.2(46)
23(202)
11.9(25.2)
89(3.5)
480(17)
S307502
75mm
1245(280)
159(0.91)
7.1(63)
31(275)
17.5(37.2)
89(3.5)
623(22)

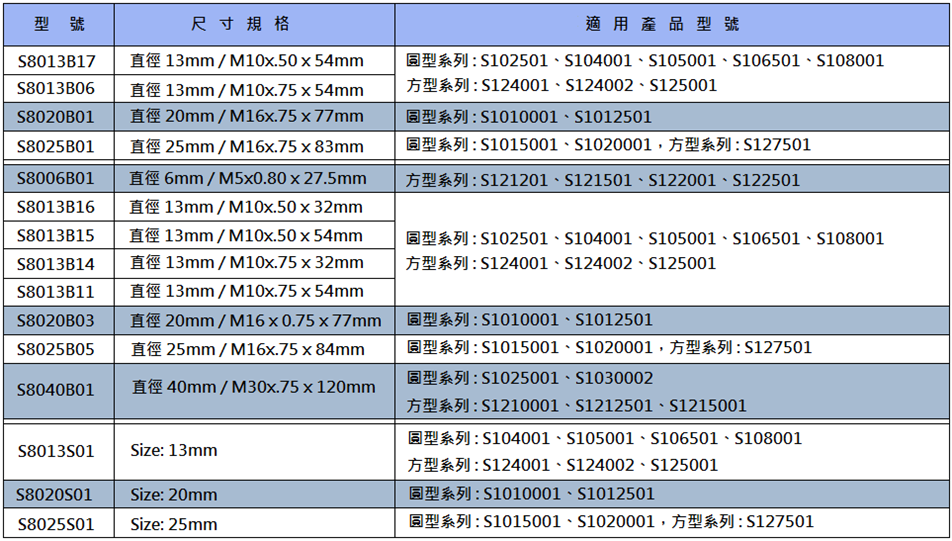

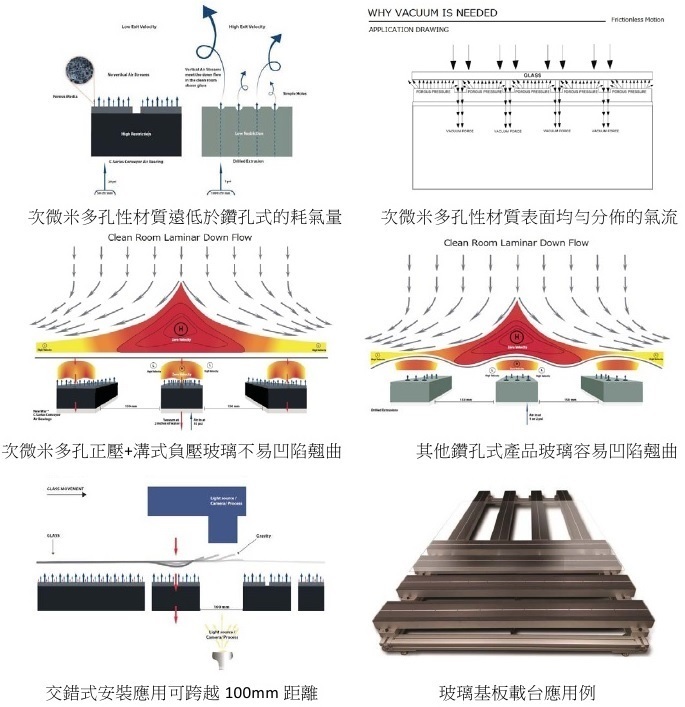

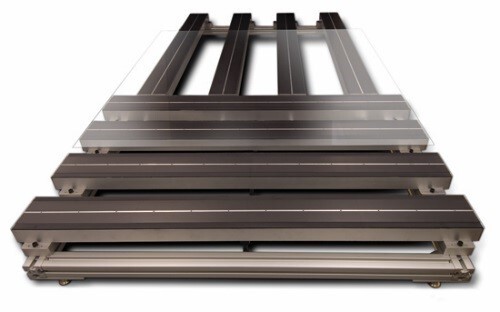

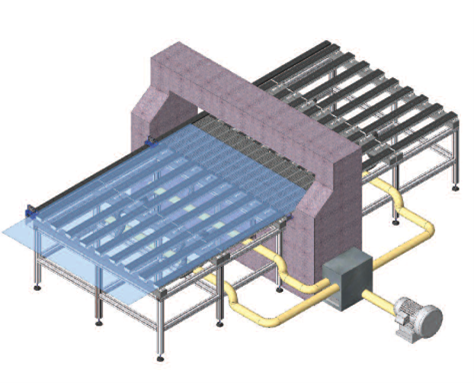

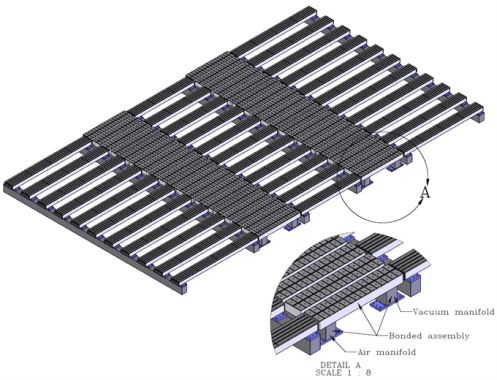

玻璃基板輸送及檢測用空氣軸承


http://www.taiwan-servo.com.tw/cetacean/ezcatfiles/mvp258/img/img/18697/73-2.jpg

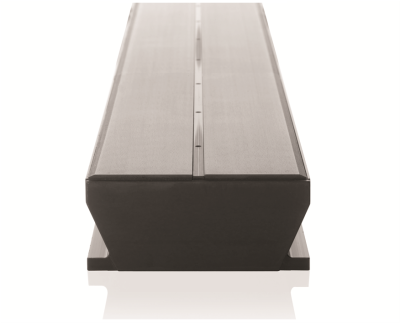

Air Bars-Transition Zone

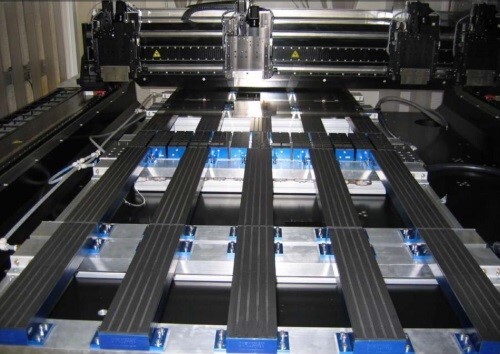

玻璃基板輸送及檢測用空氣軸承

・液晶面板、太陽能玻璃基板承載專用,有效提高良率

・氣浮式設計,安靜、無摩擦、無刮傷、無震動

・最小耗氣量設計,可有效節約能源

・全新鳩尾安裝底座設計,容易安裝及調整機構平面精度

25mm Dia 可承載8Kg,每分鐘耗氣量為0.53L

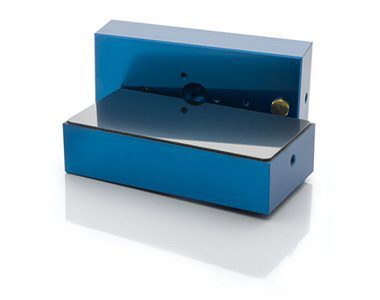

Precision Chuk 平面精度±2μm,氣隙誤差±5μm

・穩定的氣浮高度

Transition Zone:100mm , 42.9mm , 500mm , 750mm , 1000mm , 1250mm

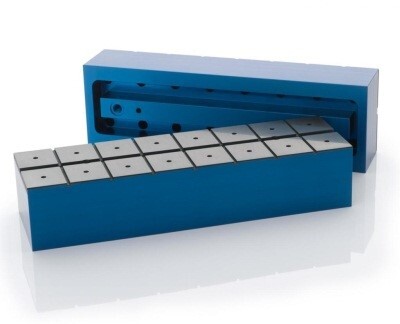

Precision Zone:76mm , 49.24 , 250mm

 http://www.taiwan-servo.com.tw/cetacean/ezcatfiles/mvp258/img/img/18697/73-3.jpg

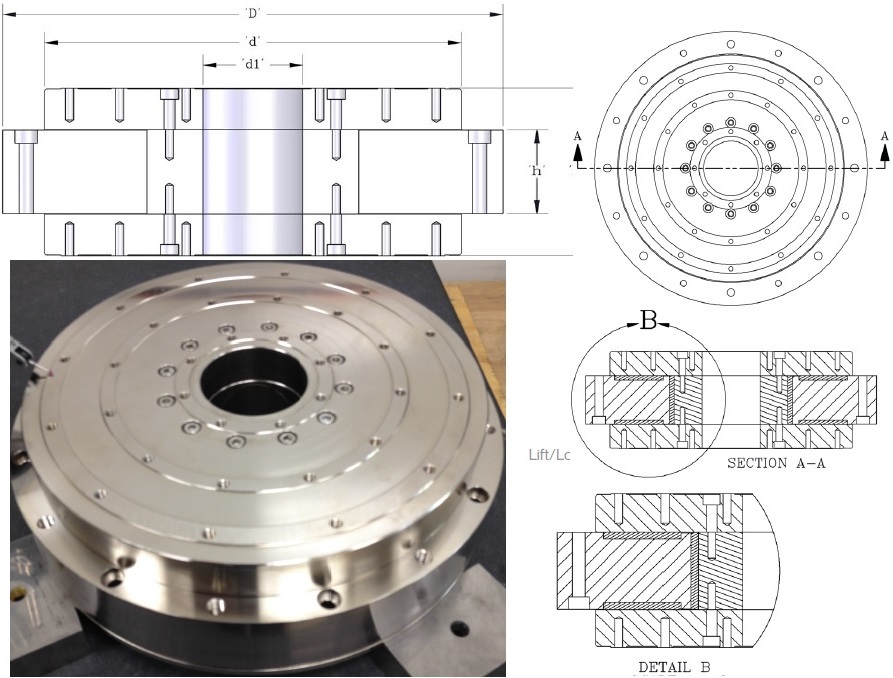

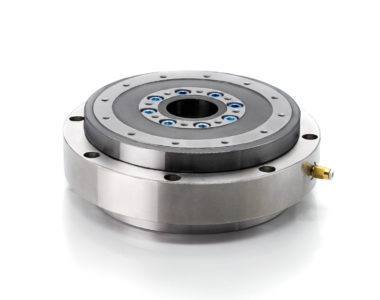

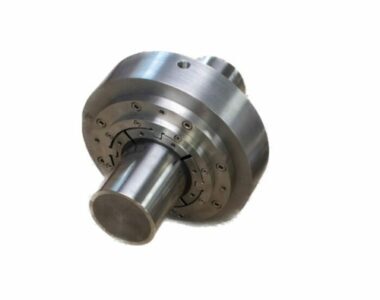

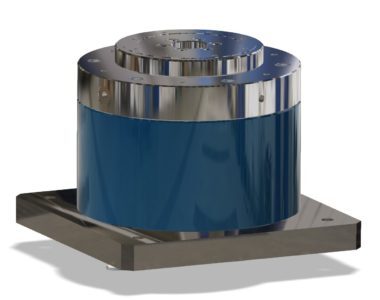

T Series Air Bearing Spindles

55mm – 500mm

PART

NUMBER

DIMENSIONS

IDEAL LOAD

AXIAL AND RADIAL

ERROR MOTION

MAX.SPEED

'D'

'd'

'd1'

'H'

'h'

AXIAL

RADIAL

(MM)

(MM)

(MM)

(MM)

(MM)

(N)

(N)

(uM)

(RPM)

SS-55

100

55

12

40

20

91

41

0.1

021739

SS-75

125

75

18

30

15

286

117

0.1

13274

SS-100

150

100

24

40

20

585

216

0.1

9554

SS-150

180

150

36

60

30

1387

369

0.1

6586

SS-250

300

250

60

100

50

4233

1108

0.2

3979

SS-375

450

375

90

150

75

10554

2502

0.4

2616

SS-500

600

500

120

200

100

19434

4456

0.6

1949



DIMENSIONS



TOP



New Way 空氣軸承

新的多孔介質技術為工程師提供了無摩擦的運動,是一性能優秀且獨特的產品。這些空氣軸承
是現成可用的標準品,它們比以往更容易適用於各類的應用中。



, 產品系列

1. Air Bushings(軸襯)


 套用於公制鋼管軸系上的機構設計,零摩擦,高精度。
 適用於英制鋼管軸系上的機構設計上,標準規格,換裝容易。










 平面精度±2μm,氣隙誤差±5μm
http://www.taiwan-servo.com.tw/cetacean/ezcatfiles/mvp258/img/img/18697/73-2.jpg
100mm   ,  42.9mm ,  500mm , 750mm , 1000mm , 1250mm


80mm , 500mm , 750mm , 1000mm , 1250mm   , 1500mm

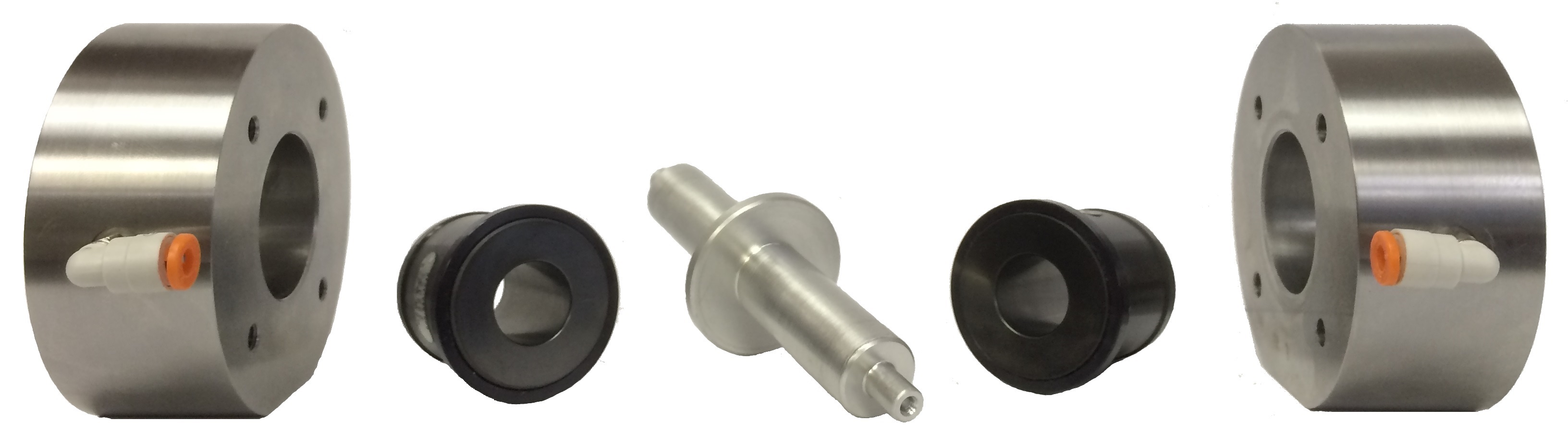

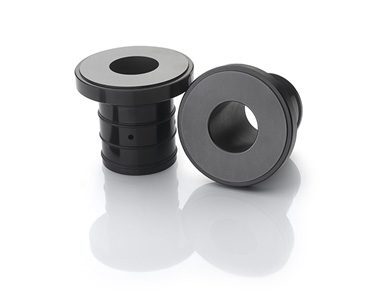

New Way Air Bearings 中空軸盤式軸承



 盤面可提供軸向支撐力,中空面可提供徑向支撐力,搭配兩個中空軸盤式軸承,可簡易的以氣浮支撐轉盤、限制轉盤之軸向及徑向偏擺。
 盤面可提供軸向支撐力,中空面可提供徑向支撐力,搭配兩個中空軸盤式軸承,可簡易的以氣浮支撐轉盤、限制轉盤之軸向及徑向偏擺。





, 各項產品內容

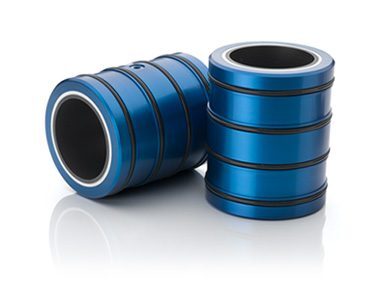

 1. Air Bushsings

 (1) Metric

http://203.74.0.111:85/newway_airbushing_metric.gif

˙簡介



有現成的公制空氣軸襯使空氣軸承技術讓設計工程師隨時可用於有圓軸導軌的基礎上。這

些軸襯有可搭配的標準高精度鋼軸棒與滾動體套管可以直接互換。



這些空氣軸襯組成包含一個鋁製外殼的多孔碳套管。他們通常有一個安裝孔。標準公制安

裝外殼(枕頭塊)是可自定義規格,方便組裝。在應用中如需要具有更高的剛性,軸襯可

以藉由一個精密的封裝過程而形成裝置。

兩個O形圈,安裝在殼體的外側,其位置和支持的軸襯,使其自動對準。導入加壓空氣通過

外殼體的多孔碳套管,形成一薄層的空氣均勻分佈在套管的內徑和導向軸。



負荷承載能力,很大程度上取決於空氣膜(或引導OD和軸襯ID之間的直徑差)的大小。其

他軸襯性能的關鍵影響因素包括:輸入氣壓,表面光潔度的引導,套管引導定位,引導自

身的幾何形狀。

 ˙應用

 Crystal Pulling

Dusty or Dirty

Environments

Fast Tool Servos

Friction Testing

Positioning Stages

Rotary Tables

Spindles

Tone Arms

Voice Coil Actuators



 ˙產品規格

產品分為:75mmID50mmID40mmID25mmID20mmID13mmID



PRODUCT LINE COMPARISON: AIR BUSHINGS – METRIC
Bushing
I.D.
Part
Number
Max.
Load
(lbs)
Normal
Stiffness
(lbs-in)
Max.
Moment
(lbs-in)
Pitch
Stiffness
(lbs-in/rad)
Bore Dia
+.0002
-.0000
Bearing
O.D.
Bearing
Length
Mounting
Hole Dia.
+.005 / -.000
Air
Consumption
Range (SCFH)
Shaft
Dia.
+.0000 / -.0003
Min.
Housing
Length
Weight
(oz.)
13mm I.D.
S301301
10
60,000
7.5
18,750
0.5126
0.932
2.000
0.952
4.75-6.60
0.5118
1.250
1.1
20mm I.D.
S302001
30
130,000
10.0
25,000
0.7882
1.250
2.000
1.270
7.50-10.20
0.7874
1.250
2.0
25mm I.D.
S302502
42
190,000
17.0
47,400
0.9851
1.532
2.250
1.555
9.50-12.60
0.9843
1.375
3.0
40mm I.D.
S304002
145
410,000
28.0
100,875
1.5756
2.346
3.000
2.375
15.00-19.80
1.5748
1.874
7.2
50mm I.D.
S305002
210
630,000
46.0
201,750
1.9693
2.917
3.500
2.945
19.00-25.20
1.9685
2.780
17.0
75mm I.D.
S307502
280
910,000
63.0
275,110
2.9536
3.917
3.500
3.937
28.00-37.20
2.9528
2.780
22.0




空氣軸承簡介

What Is A Conveyor Air Bearing?


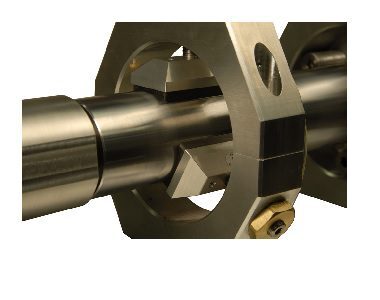

What Is A Radial Bearing?


Air Bearing Basics


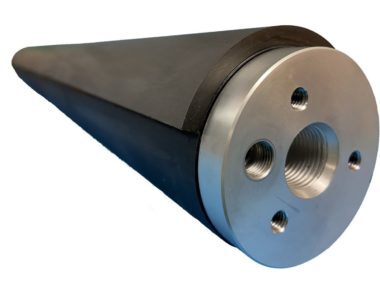

NEWWAY產品

C-Series Conveyor Air Bearings
(Now ‘Air Bars’)


Clean-Dry-Coat Technology Concept

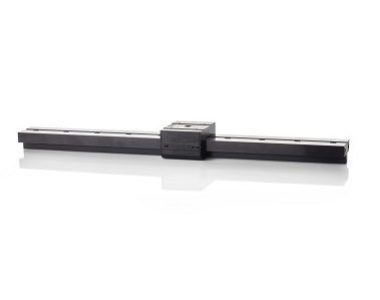

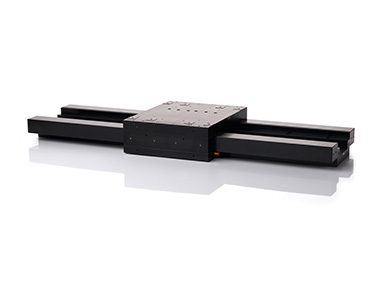

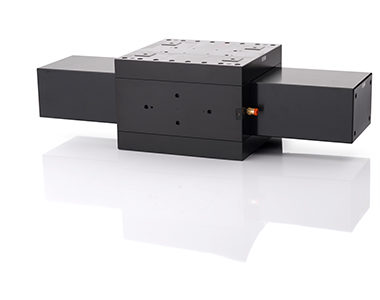

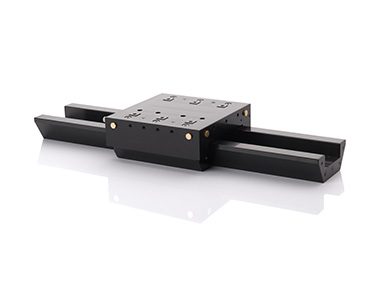

AirWay Linear Motion Guide
