Lexium 16D
Lexium 16D

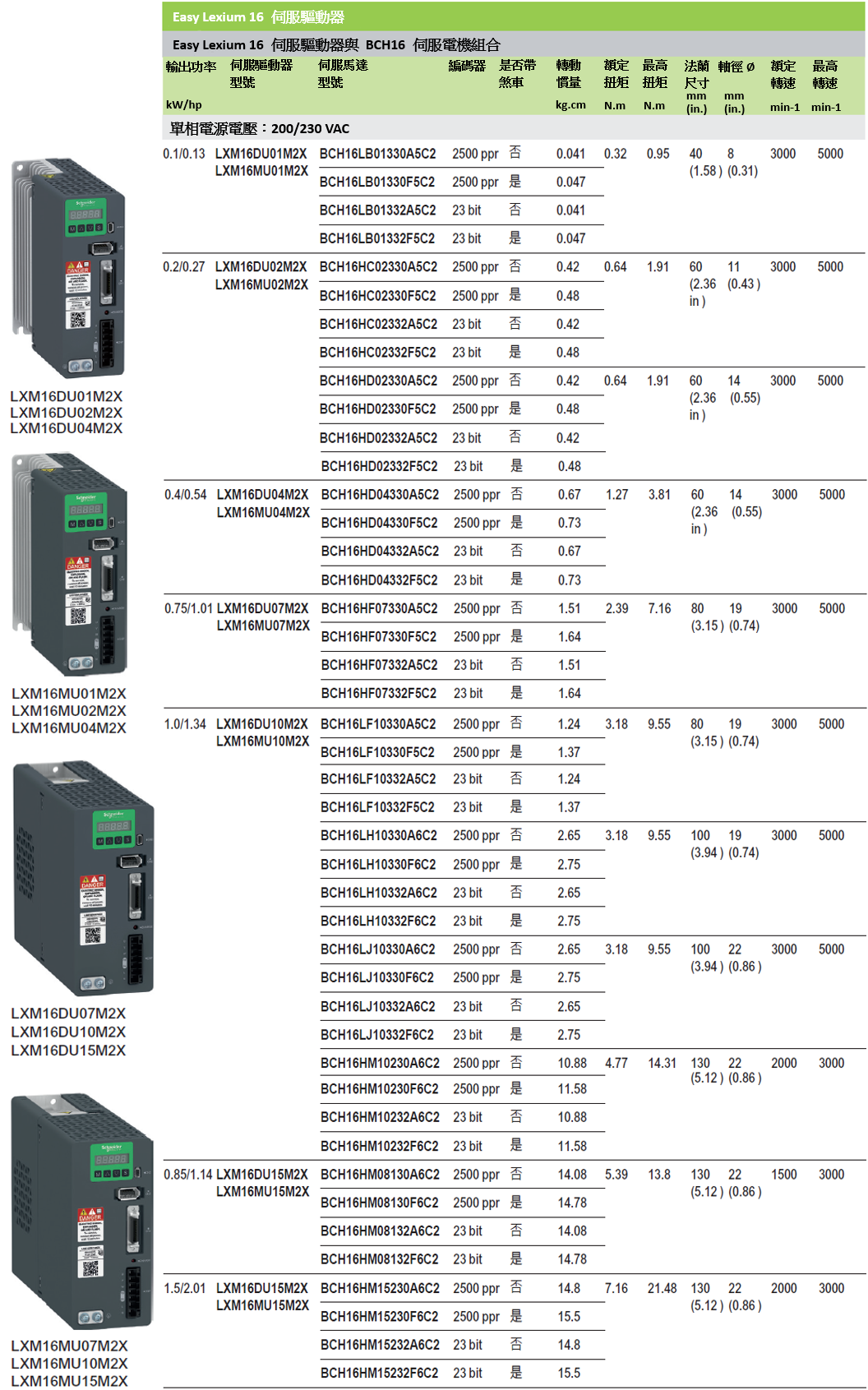

Lexium 16D 簡易型伺服驅動及伺服馬達系列,單相220V , 功率0.1kw至1.5kw 產品: Easy Series Lexium 16D系列,由16款額定功率為0.1kw至1.5kw的伺服驅動器分別搭載44個選配2500ppr或23bit編碼器的伺服馬達 |
|
特點
· 基於施耐德電機高階伺服平台進行開發
· 脈衝型設計,專注於點對點定位應用
· 支援多種自動調節功能及增益自動切換
· 內建32組剛性選擇,自動偕波濾波及濾波器
· 提供標準法蘭尺寸低慣量或高慣量伺服馬達
· 16款伺服驅動器,高圖層防護,功率範圍0.1到1.5kw,單相220AC供電
優點
· 穩定耐用(通過高強度測試,針對目標市場優化產品穩定性)
· 簡單選型(針對目標產業使用習慣,提供高慣量馬達)
· 易於使用(Micro-USB介面,簡潔的HMI介面和硬體接口設計縮短用戶準備時間)
· 調試便捷(支援剛性選擇,自動調適及自動偕波濾波,無須過多手動調試)
應用
· 電子製造設備
· 包裝機械
· 紡織機械
· 物料加工
· 機械手臂
|
功能 Easy Lexium 16 伺服驅動器具有多種功能,可用於各種運動控制應用。
驅動器功能 驅動器功能可通過調試軟件或直接在人機界面上啟動 · 手動模式 · “自適應整定”,通過此功能,驅動器可以自動計算轉動慣量比, 根據選定的剛度調整系統性能 · “簡單自整定”一鍵式整定模式:此功能用於優化應用性能。 · “舒適自整定”,提供適合不同機械系統的預定義設置,如直連軸 (例如門軸)、傳送帶、垂直軸 (例如懸臂軸)
通過I / O介面控制 Easy Lexium 16 伺服驅動器採用數位信號控制,可以通過 “CN1 IO” 介面訪問: - 6 數位輸入 - 3 數位輸出

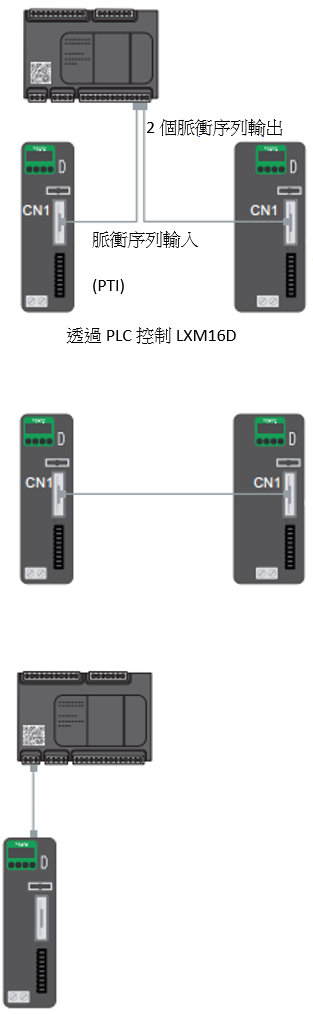

操作模式 通過PTI / PTO 介面(CN1介面)操作 · Easy Lexium 16 伺服驅動器無需任何現場總線,可以通過機器控制器 (Modicon Easy M200 邏輯控制器)管理 (1):2 個脈衝序列輸出 (PTO) 的接口需連接到每個伺服驅動器的 CN1 PTI 接口上。
· 在不使用機器控制器的情況下,Easy Lexium 16 伺服驅動器可以通過 每個伺服驅動器正面的 CN1 PTO/PTI 接口控制另一台 Easy Lexium 16。 這意味著主Easy Lexium 16 從 PTO (CN1) 發出脈衝序列,然後通過 (CN1) 上的 PTI 接口將這些脈衝序列連接到從Easy Lexium 16。
· 通過內部腳本模式控制 (DYC模式)在此模式下, Easy Lexium 16伺服驅動器通過內部腳本控制伺服電機運動。 用戶可以自行編寫運動動作和控制邏輯,可以使用的指令包括: 位置/速度指令,設備的位置/速度/電流狀態值,設備輸入/輸出點 /內部計時器/內部臨時變量,以及其他元素。 通過這種強大的操作模式,Easy Lexium 16 伺服驅動器無需上位控制器 亦可完成複雜的運動控制任務。
通過Modbus RTU操作(CN4介面) Easy Lexium 16 伺服驅動器可以通過 RS485 電纜使用標準的 Modbus RTU 協議與邏輯控制器通信。 RS485 的接口為 RJ45 連接器。 · RS485通訊設置參數: - RS485 傳輸波特率: 9600 / 19200 / 38400 - Modbus 服務器地址: 1…31 - Modbus 幀格式: <8, N, 1> / <8, E, 1> / <8, O, 1> / <8, N, 2> · 帶RS485選項的 LXM16 伺服驅動器支持 3 個功能碼: - FC 03 (0x03) – 讀取保持寄存器 - FC 16 (0x10) – 寫多個寄存器 - FC 23 (0x17) – 讀/寫多個寄存器 如果接收到功能碼未知的請求,則返回錯誤信息。 一個客戶端最多可以連接 32 個服務器。這取決於客戶端的類型、 電纜質量、是否使用雙絞線電纜、接地和 EMC 條件等。 |
