RENISHAW (雷尼紹) 增量式光學尺( Linear Encoder)
RENISHAW( 雷尼紹 ) RGH22, RGH24, RGH41 系列
Linear Encoder 光學尺
特色
◆ 非接觸，無磨擦損耗問題
◆ 可選購數位/類比輸出信號
◆ 耐衝擊(100g)、耐震動(10g)
◆ 光柵表面硬化瓷漆塗佈，清潔容易；
且表面黃金鍍膜，以增加光源反射
◆ LED直接顯示安裝狀況，方便使用
規格
|
解析度 |
RGH22 |
RGH24 |
RGH41 |
|||||||||
|
單極限 Single Limit Range |
雙極限 Dual Limit Range |
單極限 Single Limit Range |
雙極限 Dual Limit Range |
|||||||||
|
型號 |
最大 速度 m/s |
型號 |
最大 速度 m/s |
型號 |
最大 速度 m/s |
型號 |
最大 速度 m/s |
型號 |
最大 速度 m/s |
|||
|
數位 |
10μm |
|
|
|
|
|
|
T |
15 |
|
|
|
|
5μm |
D |
10 |
P |
10 |
D |
10 |
D |
12 |
|
|
||
|
2μm |
|
|
|
|
|
|
G |
10 |
|
|
||
|
1μm |
X |
5 |
Q |
5 |
X |
5 |
X |
6 |
|
|
||
|
0.5μm |
Z |
3 |
R |
3 |
Z |
3 |
|
|
|
|
||
|
0.4μm |
|
|
|
|
|
|
N |
3 |
|
|
||
|
0.2μm |
|
|
|
|
W |
0.7 |
W |
2.5 |
|
|
||
|
0.1μm |
Y |
1.3 |
S |
1.3 |
Y |
0.7 |
Y |
1.3 |
|
|
||
|
50nm |
|
|
H |
0.6 |
H |
0.35 |
H |
0.6 |
|
|
||
|
20nm |
|
|
|
|
I |
0.13 |
|
|
|
|
||
|
10nm |
|
|
|
|
O |
0.065 |
|
|
|
|
||
|
類比 |
1Vp-p |
B |
1 |
A |
1 |
B |
1 |
B |
2 |
A |
2m/s |
|
|
12μA |
C |
0.4 |
|
|
C |
0.4 |
|
|
|
|
||
|
讀頭尺寸 H×L×W(mm) |
16.2 × 44 × 27 |
15 × 36 × 13.5 |
27 × 44 × 17 |
|||||||||
|
尺 |
適用型號 |
20μm RGS20-S |
40μm RGS40-S |
|||||||||
|
直線性 |
± 3 μm / m, ± 0.75μm / 60 mm |
± 3 μm / m, ± 1 μm / 60 mm |
||||||||||
|
操作溫度 |
0 ～ 55゜ |
|||||||||||
註：1. 上表規格若有變動，請以原廠資料為準
|
原點 & 極限開關
(Reference Mark &
Limit Switch) 項目
|
型號
|
說明
|

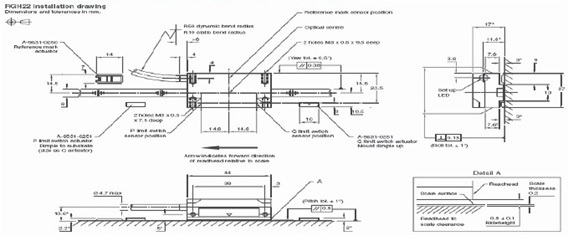

RGH22
|

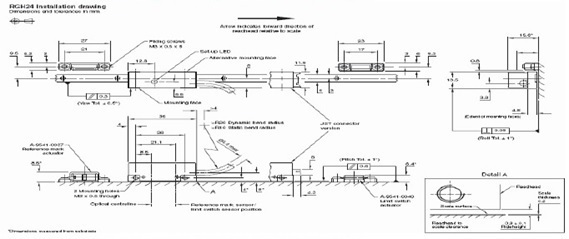

RGH 24
|

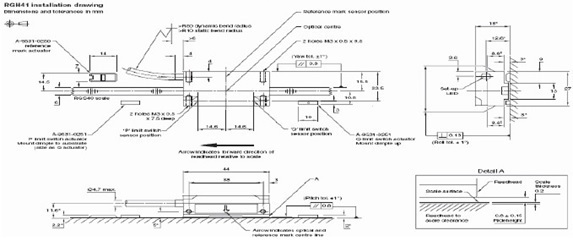

RGH 41
|
|
|
原點標記
Reference Mark
|
A-9531-0250
|
RGM22S
|
黏貼型
|
V
|
V
|
V
|
|
A-9531-0287
|
RGM22SB
|
螺絲固定型s
|
V
|
|
V
|
|
|
A-9541-0037
|
RGM245S
|
90°螺絲固定型
|
|
V
|
|
|
|
極限開關
Limit Switch
|
A-9531-0251
|
RGP22S
|
長10.0 mm、黏貼型
|
V
|
V
|
V
|
|
A-9531-2052
|
RGP22SM
|
長24.4 mm、黏貼型
|
V
|
|
V
|
|
|
A-9531-2054
|
RGP22SL
|
長50.0 mm、黏貼型
|
V
|
|
V
|
|
|
A-9541-0040
|
RGP245S
|
長10.0 mm、90°螺絲固定型
|
|
V
|
|
|
RGH24：讀頭尺寸較小，極限與貼尺在不同平面，只允許單極限
RGH22：讀頭尺寸較大，極限與貼尺在同平面，可允許雙極限
RGH41：讀頭尺寸較大，極限與貼尺在同平面，可允許雙極限
