Accel
Accel 音圈馬達
- 特點
- 產品技術亮點（共通）
- 推力常數：0.6～78 N/A
- 反電動勢常數（Back EMF）：0.6～78 V/m/s
- 電流與電壓範圍：最大電流最高達 19.9A，電壓可達 377V
- 可搭配外部回授裝置實現 10μm 甚至更高定位精度
介紹
音圈馬達（VCM） 為一種高動態、非換向型的直接驅動元件，具備以下特性：-高響應頻率：約 5ms
-超高加速度：可達 300G
-高定位精度（取決於回授元件）

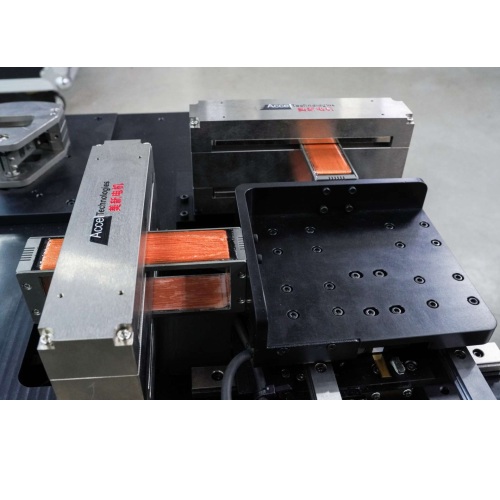

-短行程高速定位與往復震動運動（頻率最高 100Hz）
-簡易驅動：無需換相、僅需兩線控制
-適合極限小空間與高解析運動控制需求
應用場景

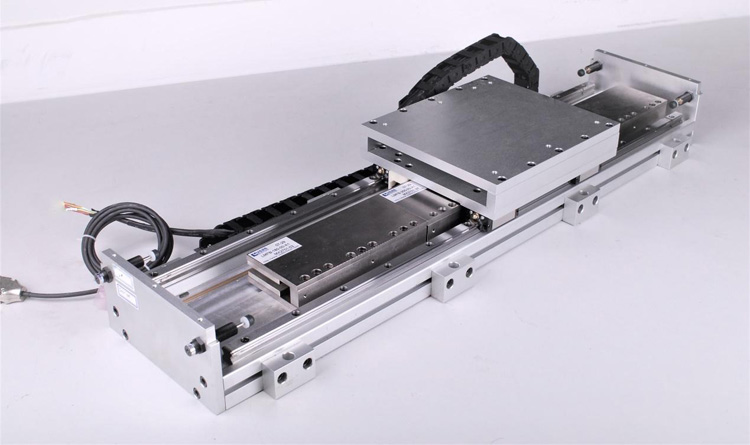

半導體製造、光學對位、Z 軸走停系統、XY 點對點應用、搭配光學尺進行高精度控制（力 / 速 / 位置）
各系列音圈馬達比較
| 系列 | 型態 | 持續推力 (N) | 峰值推力 (N) | 行程 (mm) | 特點 |
|---|---|---|---|---|---|

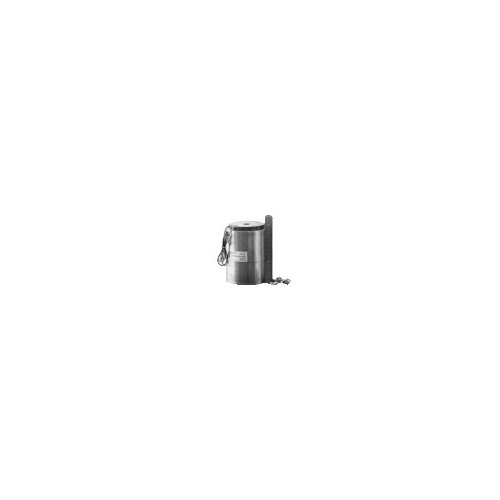

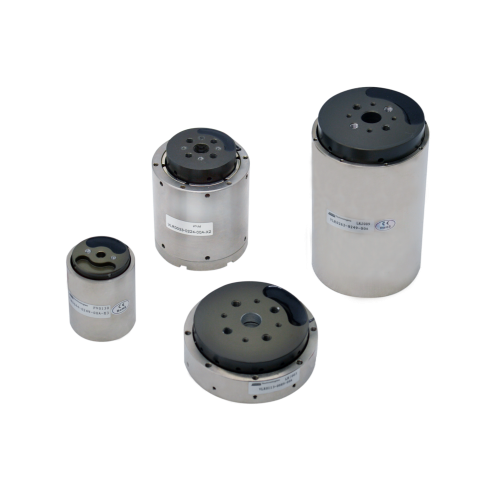

| VLR | 圓柱型 | 0.42–377 | 0.73–1351 | 1–31 | 高響應、緊湊、推力範圍大 |
| VLS | 矩形型 | 1.3–137.6 | 2.1–681 | 3–100 | 較長行程、單位出力小、適合中負載 |
| VRS | 擺動型 | 0.05–20.6 Nm | 0.08–45.2 Nm | 14–90° (角行程) | 適用彎曲角度定位（旋轉式） |
| VLP | U型槽定制 | 2.4–6 | 4.8–20 | 10–16 | 定制型，短行程與中低推力 |
系列規格與下載
| 系列 | 規格下載 | 原廠網址 |
|---|---|---|
| VLR（圓柱型） | 下載頁 | 原廠 |
| VLS（矩形型） | 下載頁 | 原廠 |
| VRS（擺動型） | 下載頁 | 原廠 |
其他特殊型式（簡介）

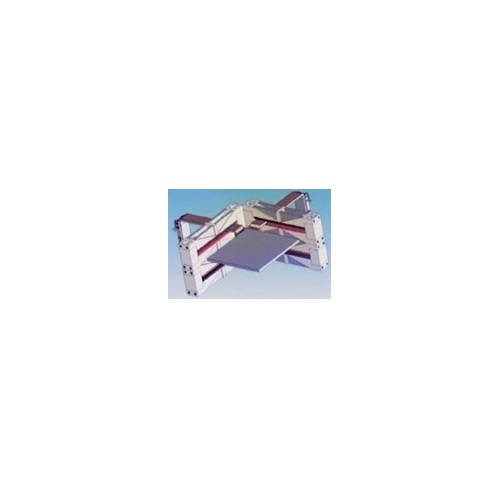

- 雙軸線性平台型 VCM
- 弧形音圈馬達
- 線性伺服馬達 連續推力支援至 750N，瞬間推力可達 3000N
