New Way

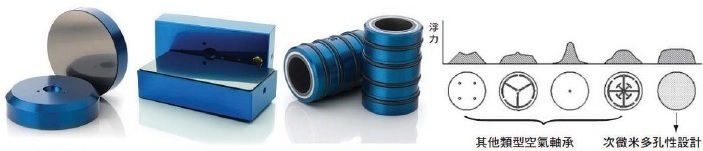

空氣軸承(次微米多孔性設計)

特點
無摩擦、無磨耗、低噪音、低耗氣量
提供穩定氣浮高度
多種形狀與結構:圓型、方型、VPL、平板、弧形、管型等

空氣軸承產品分類

  • 平面空氣軸承
    • Flat Round(圓形)
    • Flat Rectangular(方形)
    • 提供各式尺寸、負載與氣流量規格(適用於高精密應用)

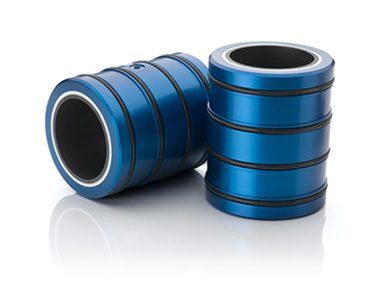

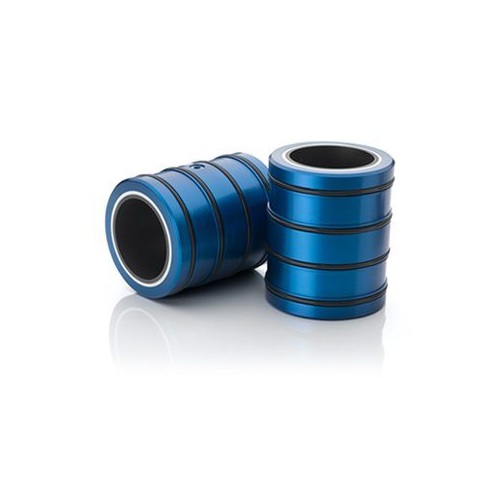

  • 空氣套管 (Air Bushings)
    • 適用公制鋼軸
    • 支援線性與旋轉運動
    • 常用於:定位平台、旋轉桌、摩擦測試裝置等

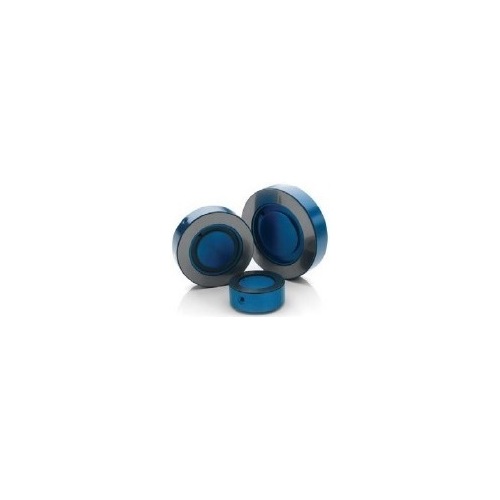

  • 中空止推襯套 (Thrust Bushings)
    • 可提供軸向與徑向支撐力
    • 適用於高精度轉盤支撐

氣浮滑台與線性滑軌

氣浮滑台類型
  • 端點支撐滑台 (End-Supported)
  • 鳩尾槽滑台 (Dovetail)
  • BOXWAY 滑台:高負載高精度
  • VPL 系列:彈性模組安裝
  • AirWay LMG 系列:與傳統線性滑軌安裝方式相似

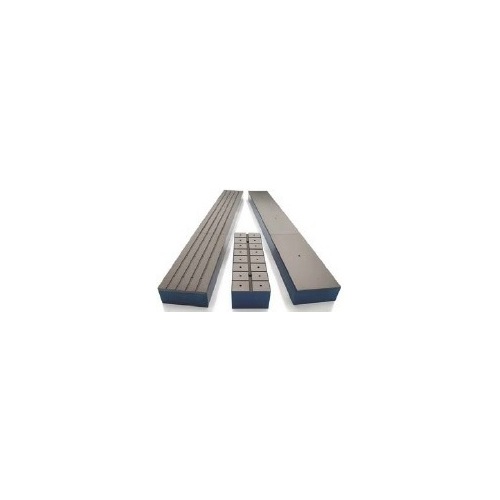

玻璃基板應用專用滑軌

  • 適用場景
液晶顯示器、太陽能玻璃基板檢測與搬運
特點
  • 超低氣耗次微米多孔材質
  • 穩定氣浮高度、無刮傷無震動
  • 高精度安裝底座(鳩尾設計)

氣浮平台比較 (T / H / Precision 系列)
項目 T 系列 H 系列 Precision
氣浮高度 80 µm 30 µm 25 µm
控制精度 ±25 µm ±15 µm ±5 µm
空氣剛性 0.04 N/µm 0.10 N/µm 0.23 N/µm
穩定性 ±5 µm ±5 µm ±1 µm
長度 500–1250mm 同左 250mm
平面度 0.025mm 同左 0.002mm


配件與應用

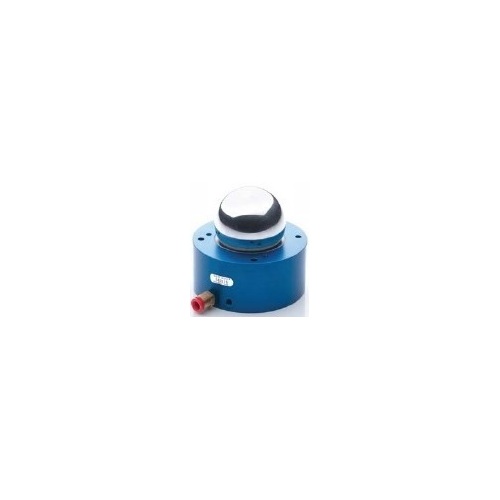

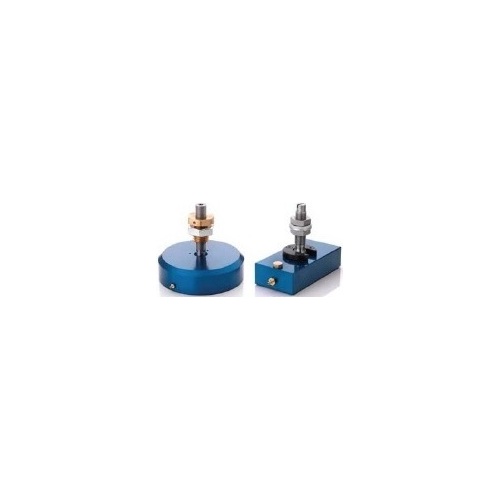

  • 球形螺絲、C型環、圓弧/方形配件
  • 組裝應用圖示、跨越安裝設計(例如 100mm 跨距

 Air Spindles(伺服驅動旋轉軸承)

  • 尺寸範圍:55mm ~ 500mm
  • 精度:誤差 0.1–0.6 μm
  • 高轉速(最高至 21,739 RPM)

原廠 New Way 技術

  • 採用次微米等級多孔材質,氣膜穩定性與省氣量優於傳統鑽孔式設計
  • 產品應用於無塵室、精密加工、自動化設備等
