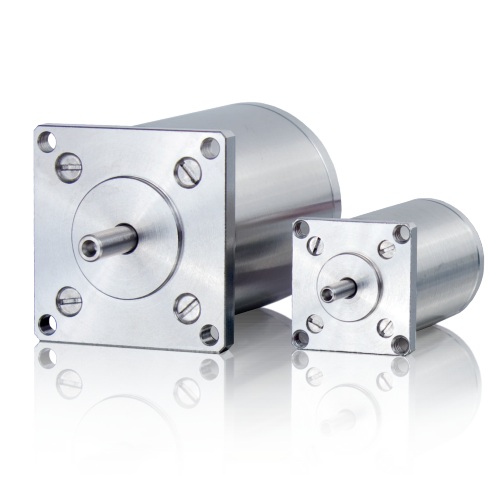

Phytron二相步進馬達(真空環境用)

介紹

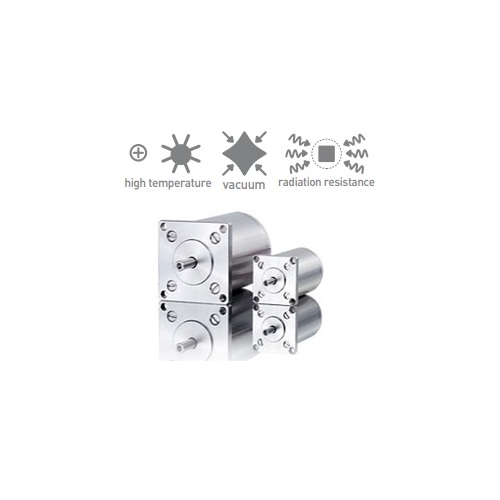

Phytron VSS/VSH兩相真空步進馬達專為極端自然環境所設計的。
採用特殊的繞線、軸承及潤滑方式，能承受高真空度、抵抗高輻射性
及適用於大的溫度範圍(-270℃～300℃，依機型選用)所有產品符合ROHS, CE


Phytron 真空步進馬達總覽
適用於極端與太空環境的馬達系列

Phytron 針對不同環境提供客製化步進馬達，具備下列特點：
  • 高真空等級：真空度可達 10⁻¹¹ hPa
  • 超寬溫度範圍：從 -270°C 至 +300°C
  • 高抗輻射：可耐輻射 最高至 10⁶ J/kg
  • 保持扭矩範圍：從 3.4 mNm 至 13 Nm
  • 直徑範圍：19mm ~ 125mm
  • 步距精度：標準 200 步（1.8°），精度 ±5%
  • IP 等級與氣體揮發控制：具備低 TML 與 CVCM，適用於超潔淨應用
加入詢問單 (0)
Added to Inquiry list.
Phytron二項步進馬達

產品系列一覽

系列 適用環境 真空度等級 溫度範圍 抗輻射 保持扭矩範圍 備註
VSS/H-FV 中真空 10⁻³ hPa -20~150°C 10 J/kg 0.0034~9.9 Nm 高真空進階應用
VSS/H-HV 高真空 10⁻⁷ hPa -20~200°C 10² J/kg 同上 適用如真空腔體、光學模組
VSS/H-UHV 超高真空 10⁻¹¹ hPa -20~300°C 10⁶ J/kg 同上 採乾式/潤滑軸承版本
VSS/H-UHVC 極低溫超高真空 10⁻¹¹ hPa -270~40°C 10⁶ J/kg 同上 適合液氦環境或太空條件
phySPACE 太空應用 10⁻¹¹ hPa -40~120°C 10⁶ J/kg 3.1~0.42 Nm 特殊低脫氣、抗震動
Cryo-Vac Actuator 低溫真空應用 10⁻¹¹ hPa -270~+40°C 10⁶ J/kg 最高1300N 推力 非磁性設計、內建螺桿與減速機

惡劣與工業環境應用

系列 保護等級 溫度範圍 保持扭矩 適用特性
ESS/H IP67 -40~150°C 0.15~5.5 Nm 高濕氣/化學/氣候室等環境
ZSH IP68 -30~80°C 0.45~17 Nm NEMA 相容、重工業與濕塵環境
ZSS IP40 -30~80°C 3.8~700 mNm 標準工業型，尺寸 19~56 mm
phyBASIC IP40 NEMA 8~34 50 mNm~7.2 Nm 入門等級，適用常規自動化

功能與配件選項

  • 可選配：
    • 編碼器（增量/磁性）
    • 剎車裝置
    • 精密減速機（行星齒輪/Harmonic Drive）
    • 第二軸輸出、熱電偶、感測器
  • 特製版本：
    • 鈦金屬輕量化結構
    • 抗震/太空測試版（含熱循環、振動測試）
    • 非磁性、低脫氣材料組件

應用實例與經驗

  • 太空任務：應用於 NASA 的火星探測器 Curiosity，控制 雷射與相機對焦模組
  • 常見產業：
    • 真空腔體、電子顯微鏡、質譜儀
    • 半導體設備、核能設施
    • 太空航太工程與極低溫測試平台
