Accel

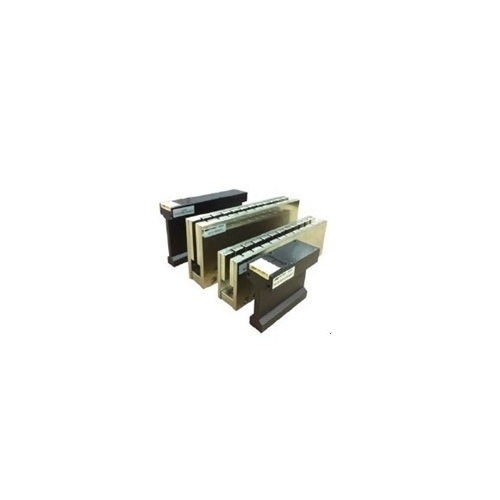

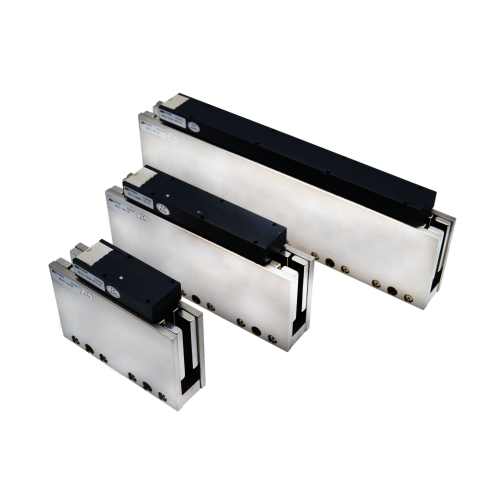

Accel 線性伺服馬達-U型無鐵心Series
介紹
U型無鐵心線性馬達設計優勢
無殘磁 / 無吸力：雙磁軌設計，操作安全無齒槽效應：無鐵心設計避免磁齒干涉，提升平穩度
高加減速度：無鐵損設計，適合高速移動
發熱小 / 精密控制：適合高低速位移應用
應用領域：半導體製造、AOI、SPI、PCB 測試、面板與高速走停等
各系列線性馬達比較
| 系列 | 持續推力 (N) | 峰值推力 (N) | 特點 |
|---|---|---|---|
| S | 14 | 42 | 精巧小功率，入門級 |
| E | 33–114 | 99–342 | 經濟型，廣泛應用 |
| J | 56–195 | 168–585 | 中功率平衡型 |
| P | 84–279 | 252–837 | 高推力輸出，應用廣泛 |
| T | 104–351 | 312–1053 | 高負載與高速走停最佳選擇 |
| X | 325–750 | 1300–3000 | 內建霍爾元件，極高推力與大尺寸應用 |
| U | 56–224 | 224–895 | 內建霍爾元件，緊湊型結構設計 |
主要元件說明
-動子（Mover）：型號如 MLCE / MLCJ / MLCP / MLCT / MLCX / MLCS / MLCU
各系列提供不同功率等級與電流參數
多數系列可選配 Hall Sensor（X 與 U 系列內建）
-定子（Stator）：型號如 MLFE / MLFJ / MLFP / MLFT / MLFX / MLFS / MLFU
對應不同長度與安裝需求，Pole Pitch 為 30 mm（X 為 84 mm）
參數舉例（E 系列）
| 型號 | 持續推力 (N) | 峰值推力 (N) | 推力常數 (N/A) | 電感 (mH) | 反電動勢 (V/m/s) |
|---|---|---|---|---|---|
| MLCE-0020 | 33 | 90 | 15.28 | 1.51 | 8.82 |
| MLCE-0080 | 114 | 342 | 60.28 | 6.06 | 34.8 |
