PM BV 精密線性軸承/定位平台

原廠3D圖面下載網址： https://www.pm.nl/en/resources/cad
線性組件

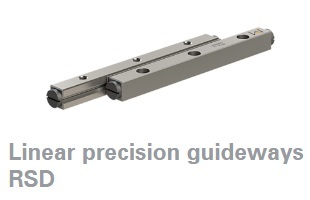

線性精密導軌 RSD
擁有超過50年經驗的RSD交叉滾子直線導軌為全球標準。
適用於短程至中途旅行的高科技應用。
它們用於精確的直線運動，具有高精度和出色的可靠性。
根據您的應用需求，精密導軌可以配備滾珠或滾珠。
籠式或交叉滾筒籠式。
滾珠保持架用於輕負載應用，可提供平穩運行和低滾動摩擦。

特徵
1. 提供 1.5 - 15 毫米尺寸
2.適用於滾珠和交叉滾子保持架
3.最大導軌長度（單根）1400毫米
4.鋼軌經過整體淬硬處理，以延長使用壽命。
5.採用精密研磨製程完成V形槽的加工。
6. 提供多種滾珠保持架和交叉滾子保持架設計

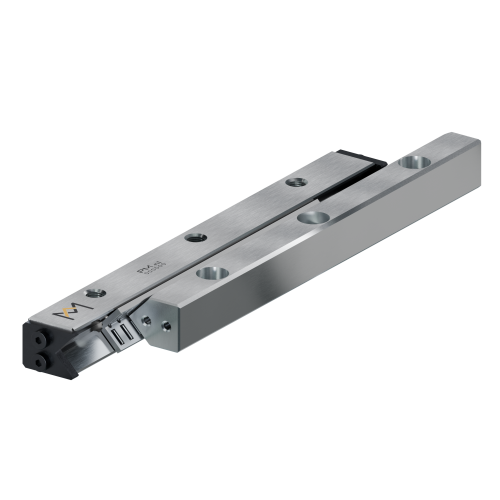

針式直線導軌 N/O N/O型滾針直線導軌適用於支撐和導引高負載和高力矩。非常精確。由於其滾針排列緊密，這種線性精密導軌可提供極高的精度。在緊湊的設計中實現高剛性和高直線運動精度。常開式直線導軌通常例如，用於機床行業，如磨床。
	特徵 1.提供6種尺寸，最大長度為（一段）1400毫米 2.適用於最高負載和精度要求要求 3.提供Q8、Q4和Q2三種品質等級。 4.通體淬硬鋼材，延長使用壽命 5.提供持久的精準度

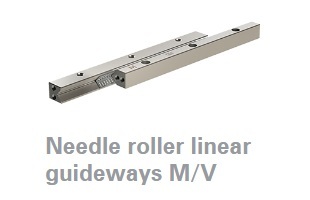

針式直線導軌 M/V M/V型滾針直線導軌適用於支撐和導引高負載和高力矩應用。精確地。由於其緊密排列的滾針，這種直線導軌具有極高的剛性和在緊湊的設計中實現了高線性運動精度。
	特徵 1.適用於機器中的應用工具業 2.提供Q8、Q4和Q2三種品質等級 3.提供6種尺寸，最大長度為（一段）1200毫米 4.提供低滾動摩擦係數 5.通體淬硬鋼材，延長使用壽命 6.提供持久的精準度

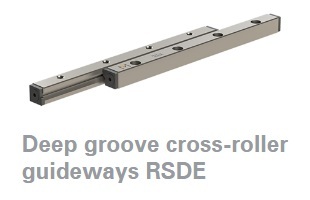

深槽交叉滾子導軌 RSDE RSDE精密直線導軌的設計是基於傳統的交叉滾子精密直線導軌。直線導軌。由於V形槽磨削得更深，以及滾輪的接觸長度較長， RSDE導軌具有更高的承載能力和更高的剛度。其組裝尺寸與…類似。無摩擦交叉滾子導軌 RSD 型。
	特徵 1. 提供 3、4、6 和 9 毫米四種尺寸 2.籠子採用POM材料（PEEK）製成（可應要求提供） 3.鋼軌經過整體硬化處理，以延長使用壽命 4.可依要求提供不銹鋼版本

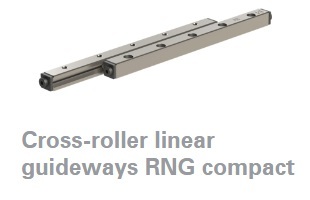

RNG緊湊型交叉滾筒直線導軌 RNG系列交叉滾子直線導軌結構小巧、效能可靠，適用於高負載環境，現有4號尺寸可供選擇。 6毫米。 RNG是RSDE型交叉滾筒導軌的進一步改良型。其主要優點包括：由於其顯著更高的承載能力、更高的剛度以及更緊湊的安裝尺寸，對內部V形槽設計進行最佳化。
	1.可選尺寸：4毫米和6毫米 2.結構緊湊，承載能力強的設計 3.籠子可選用POM和PEEK材料 4.鋼軌經過整體硬化處理，以延長使用壽命 5. 在各個方向上均具有相同的承載能力

原廠網址：https://pm.nl/product_cat/linear-components-slides/

直線導軌組

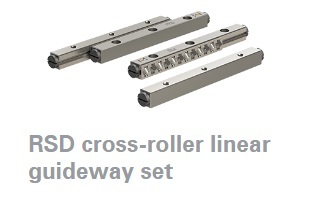

RSD 交叉滾子直線導軌組件 RSD型直線導軌是結構緊湊、無摩擦的導軌，可達到精確的直線運動，提供高精度。高剛性和卓越的可靠性。根據負載要求，可配備球頭。或滾輪保持架。由於多年的發展，RSD 直線精密導軌已成為高科技應用領域的全球標準。
	1.行程範圍：10-720毫米 2.適用於最大負載能力為24840牛頓 3.提供Q8、Q4和Q2三種品質等級。 4.鋼軌經過整體硬化處理，以延長使用壽命。 5.一套包含4根導軌、2個籠子和8個端部螺絲 6.V形槽經過精密加工，具有高精準流暢 7.滾柱籠在所有方面都具有相同的承載能力方向

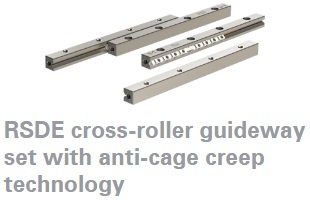

RSDE 橫向滾輪導軌組，採用防保持架蠕變技術採用防保持架蠕變技術（ACC）的橫向滾輪導軌RSDE可防止保持架蠕變。適用於高動態或垂直應用。這款精密導軌具有高承載能力和剛性。各個方向。 ACC 是一種強大可靠的設計方案，整合在交叉滾子導軌中。
	特徵 1.防籠蠕變（ACC）技術 2.適用於承載能力最高達84720 (N) 3.行程範圍：25-316毫米 4.ACC採用全金屬設計延長壽命 5.含POM軸承保持架整合式ACC 6.適用於所有安裝方向 7.一套包括4根精密導軌和2個滾柱籠

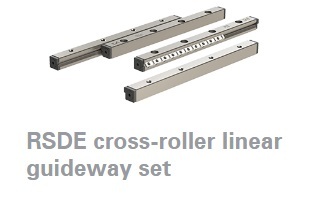

RSDE 交叉滾子直線導軌組件由於採用了更深的V形槽以及更長的滾子接觸長度，RSDE十字槽滾柱直線導軌具有更高的承載能力和更高的剛度，且尺寸相當。適用於RSD型精密直線導軌。 RSDE交叉滾子精密導軌非常適合需要高動態性能和高運行精度的應用。
	1. 提供 3 毫米、4 毫米和 6 毫米三種尺寸。 2.行程範圍 28 - 360 毫米 3. 提供更高的承載力和剛度 4.通體淬硬軸承鋼延長壽命

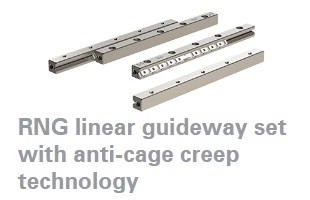

採用防保持架蠕變技術的RNG直線導軌組件
我們採用防保持架蠕動技術 (ACC) 的 RNG 型交叉滾筒直線導軌組可防止保持架蠕變。
適用於高動態或垂直應用。它們在各個方向上均具有高承載能力和剛度。
設計非常緊湊，重量更輕。籠式控制機構堅固可靠。
解決方案足夠緊湊，可以安裝在交叉滾子導軌的內部幾何形狀中，以避免保持架蠕變。

特徵
1.包含防籠蠕變（ACC）技術
2.尺寸小巧
3.行程範圍 27 - 250 毫米
4.適用於動態負載能力最高可達 70600(N)
5.包含POM滾輪保持架
6.一套包括4根精密導軌和2個滾柱籠

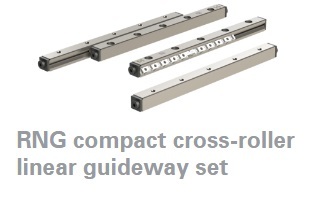

RNG緊湊型交叉滾筒直線導軌套裝
緊湊型直線導軌組件 RNG 帶有交叉滾子保持架，是可直接安裝的直線導軌。
它們體積小巧，卻擁有很高的負載能力。憑藉這種無摩擦精密線性導軌，
在提高機器負載、使用壽命甚至產量的同時，有可能縮小機器的尺寸。
其動態負載能力比同類產品高出30%。這使得緊湊型產品更具優勢。
RNG是目前市場上性能最佳的精密直線導軌解決方案。

特徵
1.緊湊型、高負載型
2.行程範圍 30-245 毫米
3. 提供 4 毫米和 6 毫米兩種尺寸
4.附保持架的POM滾輪保持架

原廠網址：https://www.pm.nl/en/products/linear/linear-guideway-sets

線性滑軌

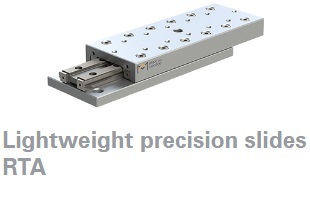

輕巧精密滑軌RTA RTA 輕型滑軌系列提供平穩、幾乎無摩擦的線性運動。它們是高精度應用的完美選擇，具有高負載能力和系統剛度。滑套已預先裝填並潤滑，可直接安裝。
	特徵 1.行程範圍：10-950毫米與鋼材相比，重量減輕了2.50%。 3.適用於最大負載能力為71550牛頓 4.預鑽孔方便安裝 5.所有表面均經過精密研磨，以提高性能安裝精度 6. 貫穿式硬化鋼軌確保延長使用壽命使用壽命長且負載能力高 7.獨特的中心導軌提供卓越的運作性能表現

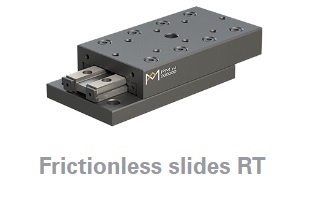

無摩擦滑台 RT RT系列交叉滾輪滑軌可提供平穩、幾乎無摩擦的直線運動。它們是高精度應用的完美選擇，具有高負載能力和系統剛度。線性滑軌已在工廠預先裝載並潤滑，因此可直接安裝。
	特徵 1.鋼製滑台 2.行程範圍：10-950毫米 3.適用於承載能力最高可達 71550 N 4.所有表面均經過精密研磨，以提高性能安裝精度 5.預鑽孔方便安裝 6.通體硬化鋼軌確保延長使用壽命長且負載能力高 7.獨特的中心導軌，帶來卓越的運作性能表現

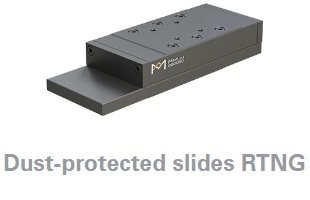

防塵滑軌 RTNG 交叉滾子直線滑台，專為存在灰塵和污垢的應用環境而設計。得益於RTNG技術。由於桌面和底座之間設計有緊密的縫隙，因此可以防止灰塵顆粒或碎屑進入。進入直線軸承。
	特徵 1.適用於有污垢的環境 2.行程範圍：10-250毫米 3. 適用於承載能力最高達35100 N 4.工作台部件可選用鋼或鑄鐵材質（尺寸 6 毫米和 9 毫米）

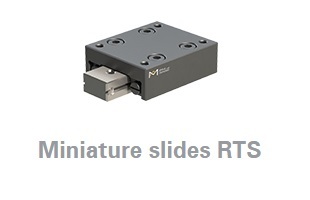

微型投影片 RTS RTS無摩擦低輪廓滑軌是預先載入的線性運動部件，可直接安裝使用。貫穿式硬化中心導軌用作滑軌底座，並帶有用於安裝的螺紋孔。 RTS 提供具有出色的運行動作精度，能夠承受中等負荷和各個方向的力矩。
	特徵 1.低調設計 2.行程範圍 12 - 130 毫米 3.預留孔位，方便安裝 4.導軌中整合限位擋塊，以防止籠子跑出去了 5.U型滑蓋設計保留了出廠預載 6.中心導軌作為軸承面和滑軌底座

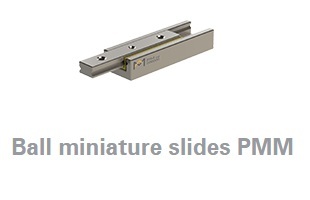

球形微型滑片 PMM 我們的PMM耐腐蝕微型滾珠滑軌尺寸和重量均降低，引領了業界潮流。引領業界。憑藉其創新設計和四點球接觸，這些微型球滑行器… 兼具極低的摩擦阻力、非常平穩的運轉品質和較長的使用壽命。
	特徵 1.行程範圍 5-70 毫米 2.低摩擦係數 3.重量：2公克 - 73克 4.無需播放，出廠預先載入 5.軸承和安裝面已加工完成透過精密研磨 6. 球檯主體和優質高爾夫球的製造不銹鋼 7.獨特的籠式定心機構主動重置籠子，防止籠子損傷和保持精確運動

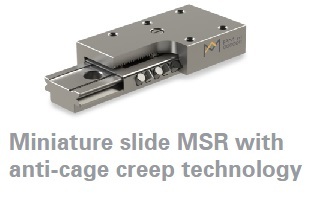

採用防籠狀蠕變技術的微型載玻片MSR 微型滑台MSR配備了交叉滾子軸承，並結合了強大的防保持架蠕動功能。技術（ACCI）。這確保即使在以下情況下也能始終達到最大衝程長度：最嚴苛的工況。採用100%不鏽鋼材質。 MSR滑塊是業界最小的線性滑桿。採用防籠蠕變技術。
	特徵 1.整合式防籠蠕動技術 2.市面上最小的滑梯交叉滾子軸承 3.行程範圍 5 – 112 毫米 4.可重複的精度，無間隙 5.智慧設計帶來高承載能力籠式設計 6.全不銹鋼設計 7. 提供 7 種尺寸

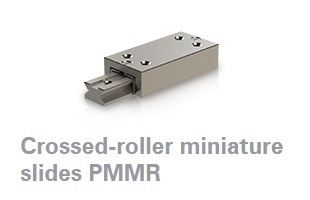

交叉滾輪微型載玻片 PMMR 更高的速度、卓越的剛性和耐用性以及有限的外殼，這些都是挑戰。當今的行業。憑藉交叉滾輪微型滑台PMMR卓越的動態性能與精準度，可以實現最小的包裝尺寸。
	特徵 1.全不銹鋼設計 2.行程範圍 5 - 70 毫米 3. 適用於承載能力最高可達 1020 N 4.獨特的籠式定心機構提供籠子的主動重置功能，防止籠子損壞保持精確的運動 5.無需播放，出廠預先載入

原廠網址：https://pm.nl/product_cat/linear-components-slides/

旋轉軸承

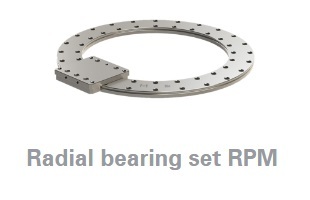

徑向軸承組轉速無間隙半徑定位、高運行精度、高可靠性以及輕盈流暢的運動是 RPM無摩擦徑向定位軸承組的主要特點是：尺寸緊湊、摩擦係數低。建造是可行的。這種簡潔而創新的設計是基於最先進的製造流程。技術。
	特徵 1.可提供圓弧段或圓弧段 2.不銹鋼材質 3.最大外徑500毫米

定制軸承
如果標準PM產品無法滿足您的應用需求，我們可以提供我們特別的產品。
旋轉軸承製造服務。無論是非標邊界尺寸、保持架、材料或其他任何要求。
如有其他具體要求，我們具備內部專業技術能力進行設計與實施。
根據客戶規格製造旋轉軸承。我們的生產流程旨在處理
大批量生產。請立即聯絡我們的工程部門，討論您的應用需求。
（致電 +31 523 612 258）或聯絡您附近的當地銷售合作夥伴。

特徵
1.提供多種不同材質可選
2. 真空相容
3.提供混合動力版本
4.卓越的運作精度
5. 體積小巧，承重能力強的設計

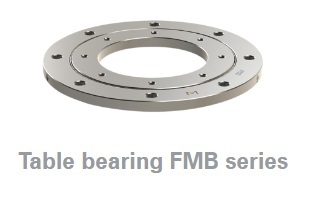

FMB系列工作台軸承 FMB系列是一種非常薄而緊湊的精密軸承，常用於轉盤軸承。它們以盡可能小的體積提供高性能的圓週運動。 FMB軸承是目前提供最大外徑 500 毫米的尺寸。它們有兩種不同的精度等級和兩種規格。不同的預緊力等級。出廠時已預先加載，方便安裝。
	特徵 1.緊湊、纖薄的設計 2.最大外徑500毫米 3.工廠預鑽固定孔 4.採用100Cr6軸承鋼製成的環，雖然硬度達到 58-62 HRC 5.預載等級 V0 為標準級，V1 為標準級可應要求提供 6.N級精度是標準配置，P級產品可按需提供。

原廠網址：https://pm.nl/product_cat/rotary-bearings/

按規格設計的運動系統範例

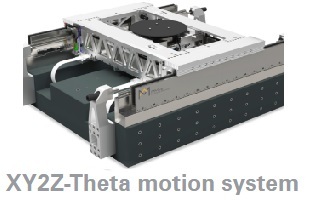

XY2Z-Theta運動系統這個新開發的運動平台受益於50多年來累積的所有能力。 PM 存在多年，其中肯定包含豐富的軸承知識。另外，還使用了… 具備高階定位系統設計、運動控制、製造和組裝方面的所有專業知識實現該產品。
	XY2Z-Theta運動平台是為下一代設計的晶圓檢測和計量應用。然而，它的模組化和可擴展性使得該階段可以根據需要進行定制其他應用。在PM，我們了解產業面臨的挑戰。我們可以改造現有的運動平台，或是設計根據您的需求，提供全新的方案。

按規格設計的運動系統範例

奇菲XYZ系統這是一個客製化定位系統解決方案的絕佳範例，它佔地面積小，且具有開創性。設計。此定位系統在低速下可在 5 個自由度上實現高精度移動。這些產品在材料研究和計量應用中很受歡迎。
	這種獨特設計的多軸系統包含PM能力用於設計、製造和組裝。該系統提供不同的直線軸承技術，例如交叉滾子軸承採用防保持架蠕變技術 (ACC) 的 RSDE 直線軸承此外，還使用了圓形中心導軌的滾珠循環裝置。這些技術的結合意味著它們堪稱完美。與應用相匹配，並滿足精度要求；設計緊湊。

按規格設計的運動系統範例

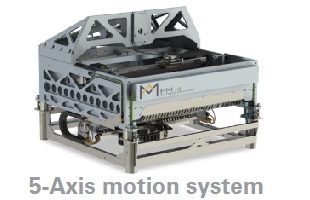

為6級無塵室操作定制的五軸機械臂
在晶圓線上偵測領域，定位穩定性、動態性和精確度至關重要。
最大化吞吐量。 PM 被要求提供多軸定位解決方案，以實現平穩運行。
高速掃描和可靠運作。我們的系統工程師與…緊密合作
幫助客戶了解其專案需求並實現關鍵專案目標。

該應用程式
為了實現下一代晶圓檢測，客戶開發了一種
用於線上前端的非接觸式、非破壞性測量流程。
其優勢涵蓋從獨立應用程式到全自動線上測量，
可測量每一片晶圓可以在生產過程中進行衡量。

結果
•第一個原型在預算時間內交付項目啟動。
這是由於所有公司各項能力得以整合。
這使得設計、製造和各方面之間的出色合作裝配過程；
•箱形框架經過最佳化，剛度很高，以獲得更高的剛性
可能的系統頻寬，以確保穩定時間精度符合規格要求；
•模組化設計允許各種配置
系統。系統可配備 5 個或 7 個單元。運動軸。
此外，如果需要，還可以配備隔振系統可以整合。

原廠網址：https://pm.nl/motion-systems/
