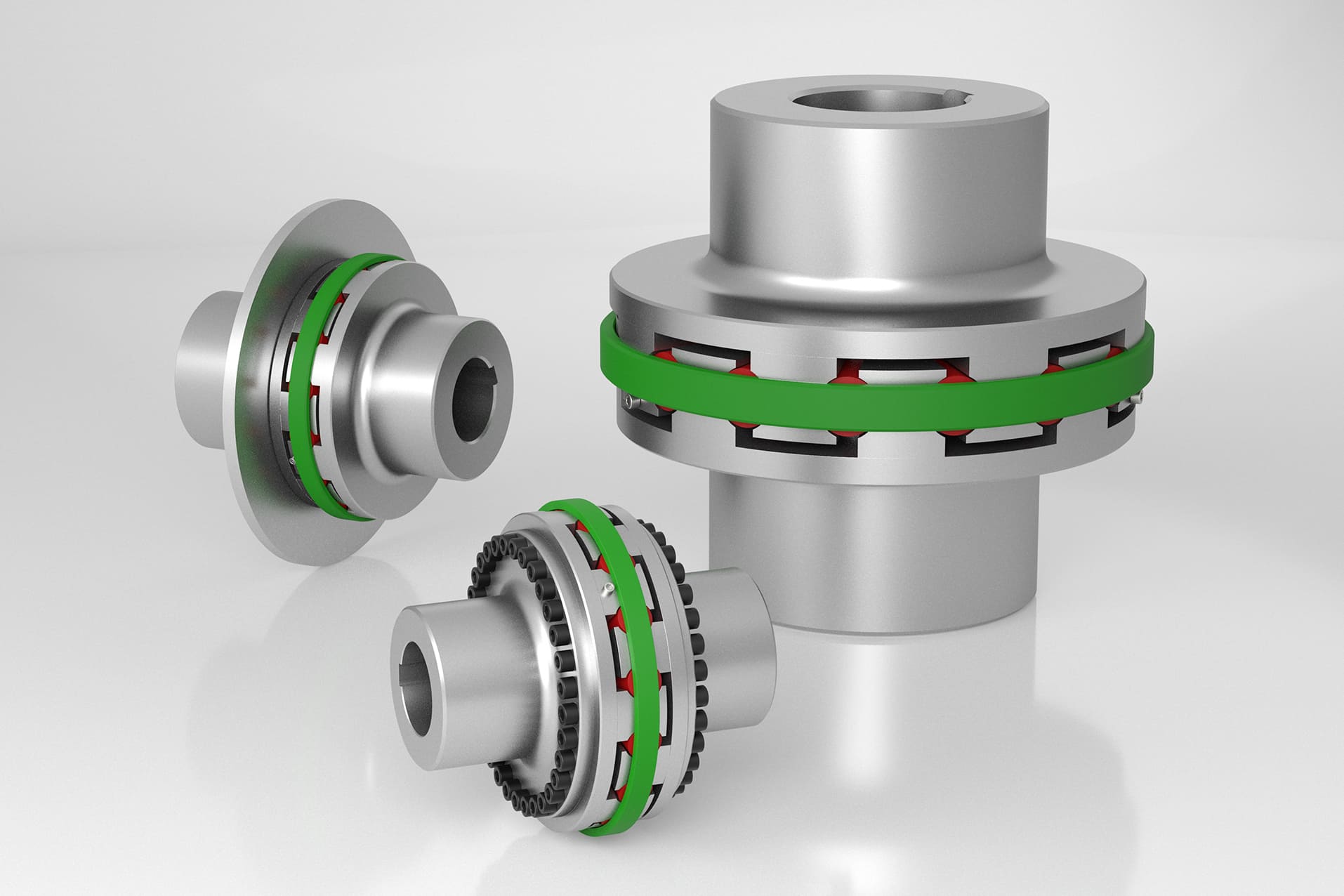

RINGFEDER 彈性體顎式聯軸器 GEW TNM TNS TNB
介紹

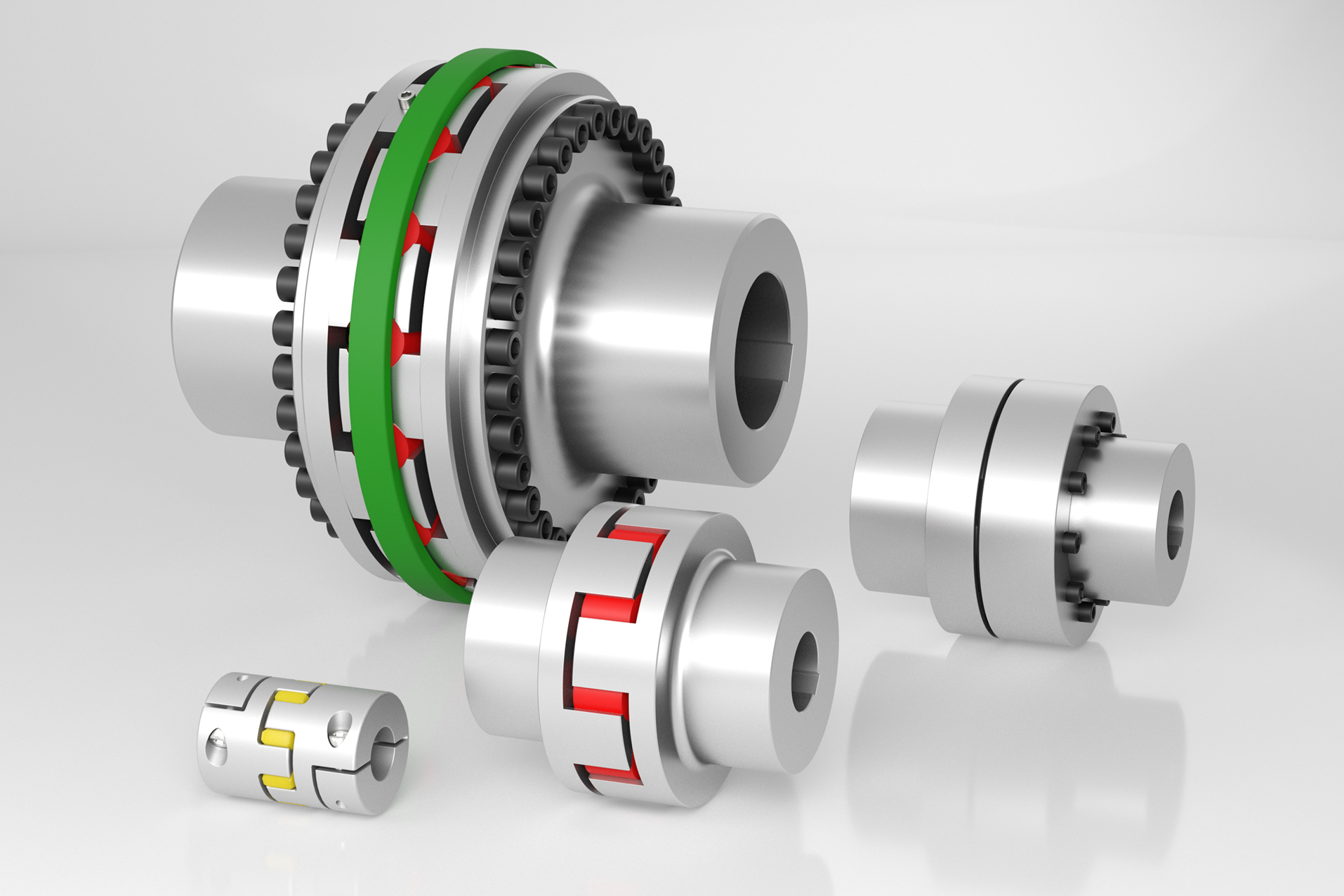

RINGFEDER® 彈性體聯軸器
德國原廠授權。整合 GWE 精密系列 與 TNM 工業系列，提供從伺服定位到重型傳動的完整解決方案。
A. 精密伺服型 (GWE) 特性：零背隙、高剛性
B. 一般工業型 (TNM) 特性：減震、失效安全
▼ 點擊下方按鈕下載詳細規格
German Engineering
傳動系統的守護者
傳動系統的守護者
Ringfeder 彈性體聯軸器
Ringfeder® 彈性體聯軸器不僅傳遞扭矩，更擔任著「過濾器」的角色。它能有效平滑馬達輸出的扭矩波動，並在設備發生意外過載時提供關鍵保護，分為精密伺服型 (GWE) 與一般工業型 (TNM/TNS)。
.png)
絕對同步的伺服控制
GWE 系列採用「彈性體預壓技術」，透過過盈配合消除機械間隙 (Zero Backlash)。當馬達轉動 0.1 度，負載也會精準轉動 0.1 度，無遲滯誤差。
優化 PID 控制響應
在半導體與高速自動化設備中，聯軸器的剛性直接影響系統頻寬。Ringfeder 預壓式設計提供了極高的扭矩剛性，同時保留了適度的吸震能力，有助於提高伺服系統的增益設定，縮短整定時間。
失效安全 (Fail-Safe) 保護
TNM 系列具備獨特的爪式嚙合結構。即使彈性體因長期過載而損壞，金屬爪部仍能傳遞扭矩，防止負載失控滑落（如起重機應用）。
惡劣工況下的最後防線
針對泵浦、壓縮機與破碎機等劇烈振動場合，TNM 系列能有效吸收衝擊能量。
部分型號設計允許在不移動馬達的情況下更換彈性體，大幅縮短維修停機時間。
Ringfeder® 選型技術指南

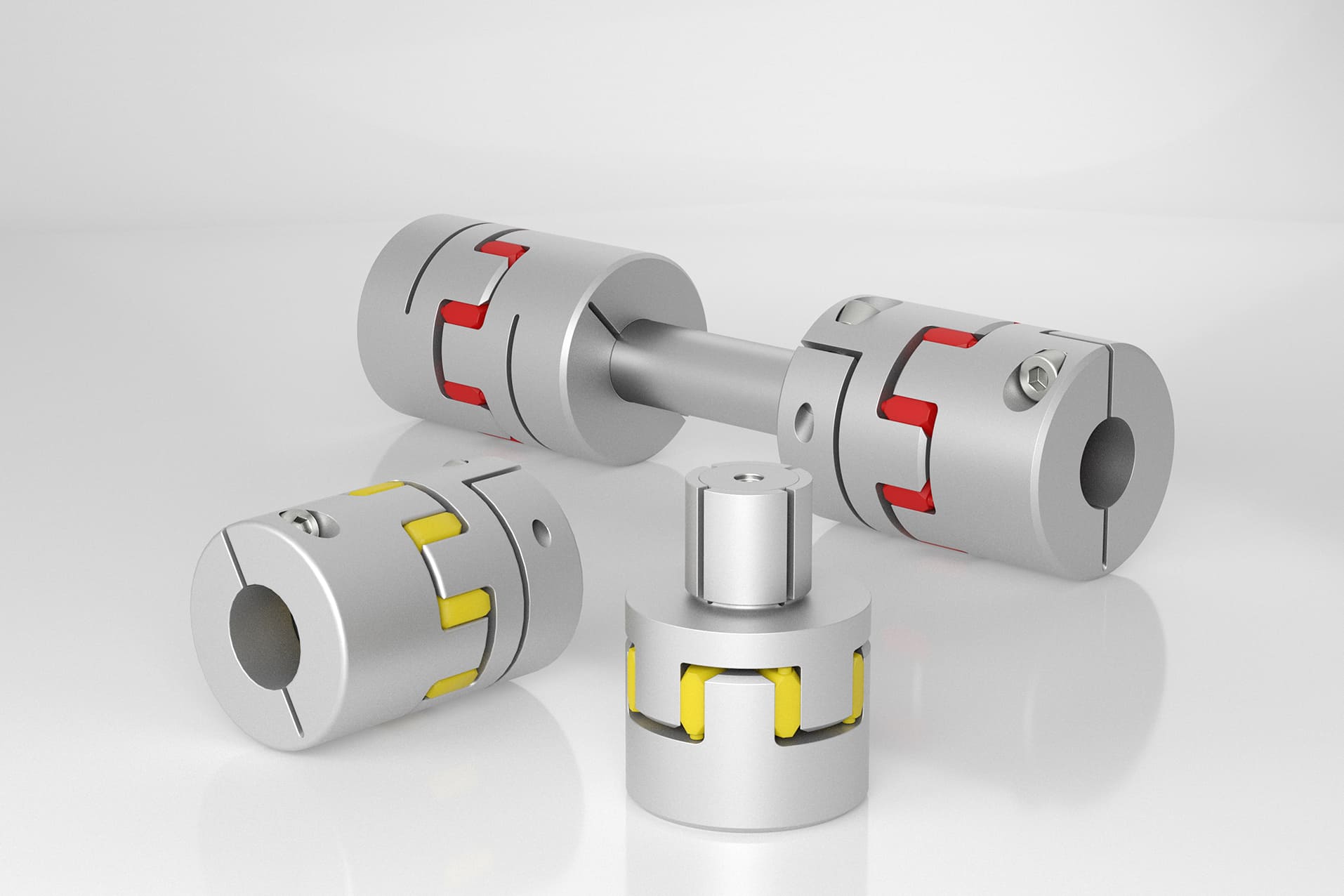

TYPE A. 精密伺服型

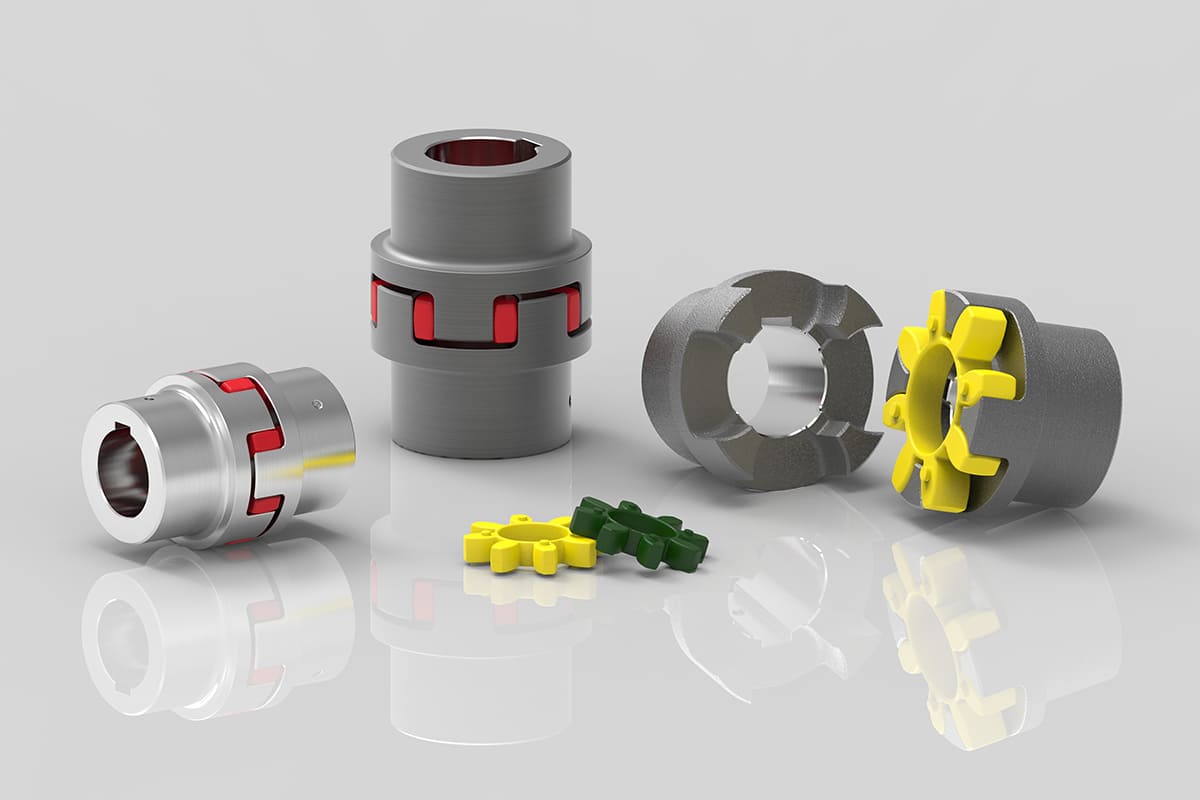

GWE / ECE SERIES
無背隙預壓設計，專為高精度伺服傳動打造。
| 扭矩範圍 | 0.5 ~ 1,920 Nm |
| 最高轉速 | Max 47,500 rpm |
| 材質 | 高強度鋁合金 |
| 特點 | 電氣絕緣 / 低慣量 |
| 零背隙 高剛性 | |

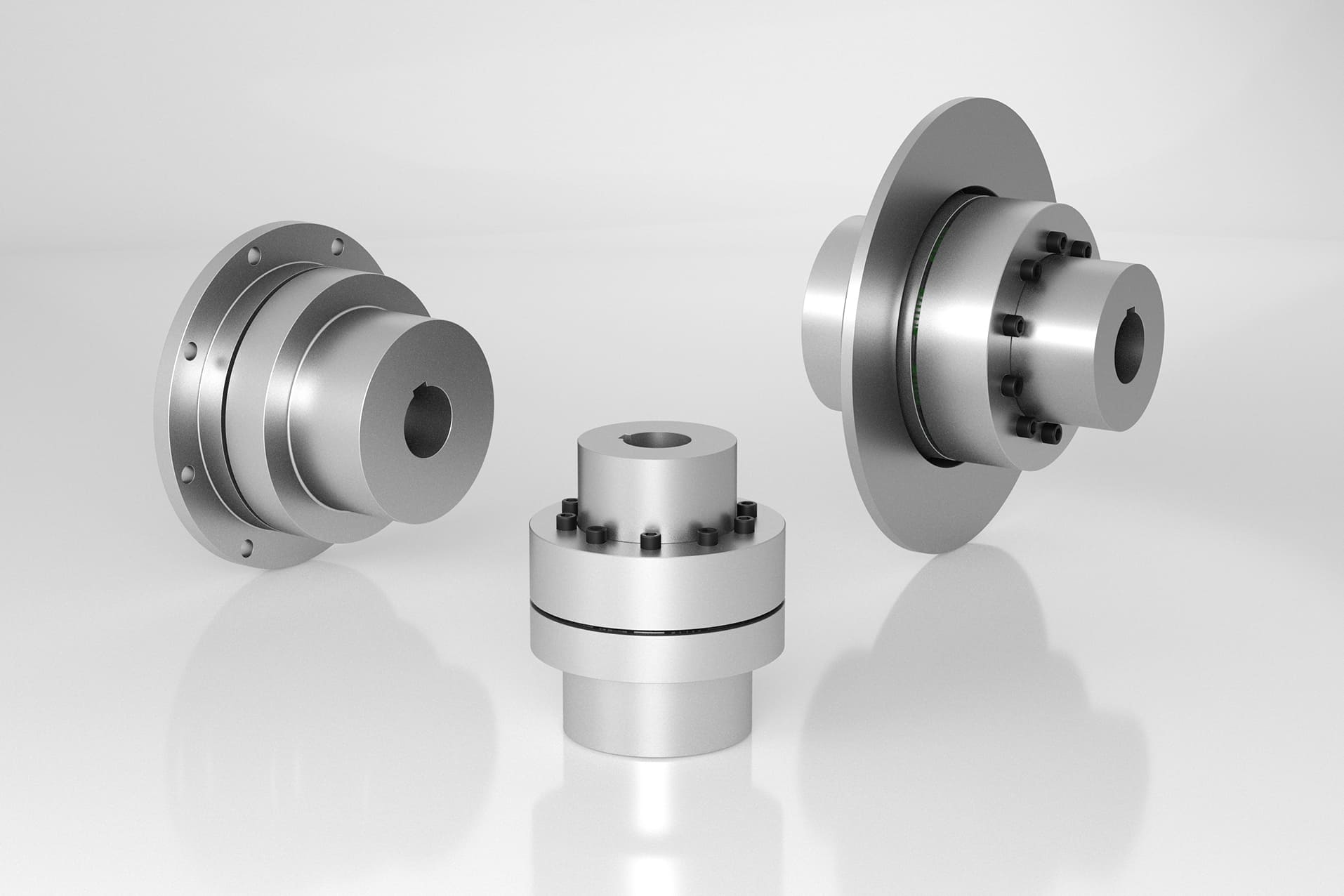

TYPE B. 一般工業型

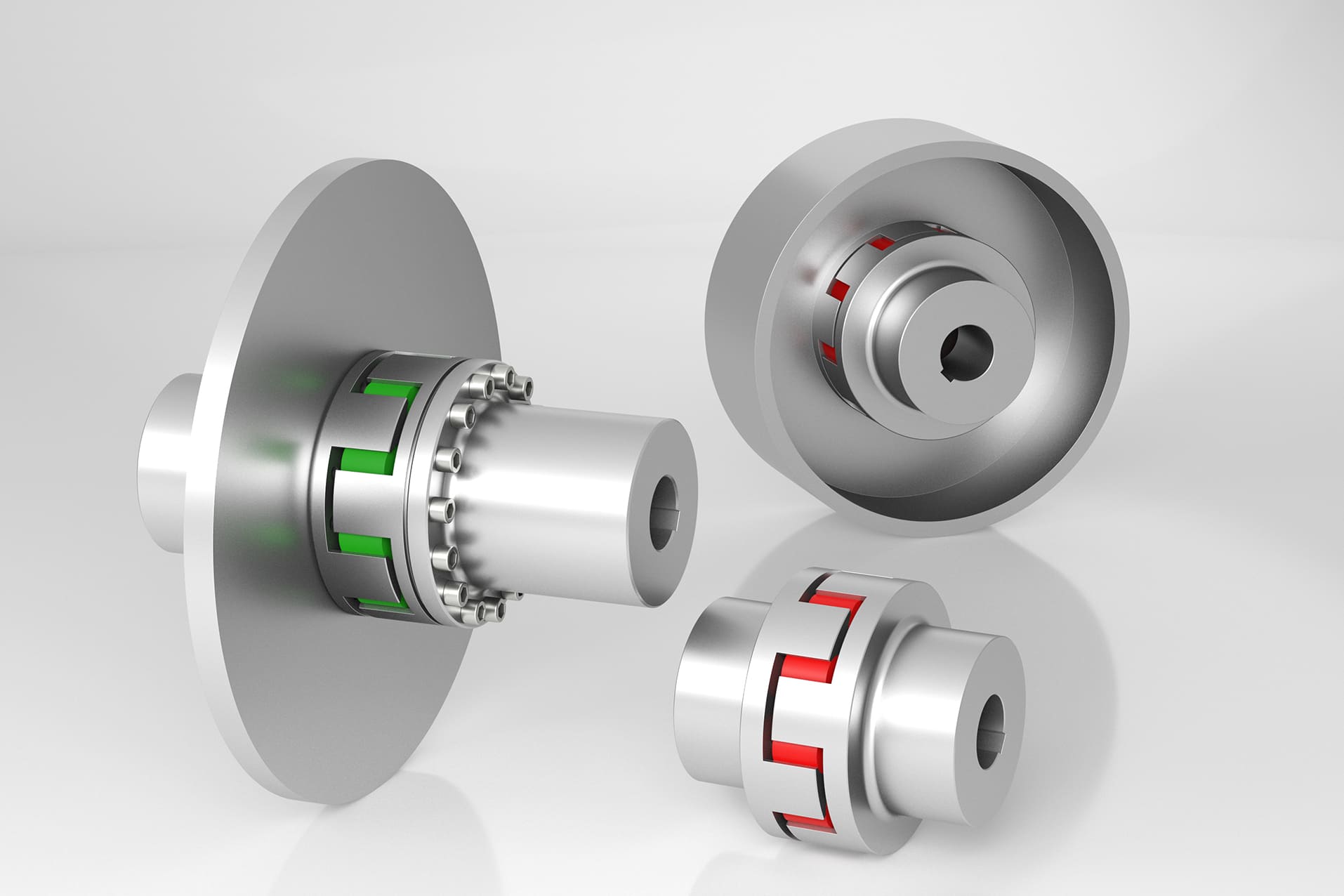

TNM / TNS SERIES
結構堅固，具備失效安全功能，適用重型機械。
| 扭矩範圍 | 13 ~ 240,000 Nm |
| 最高轉速 | Max 8,000 rpm |
| 材質 | 鑄鐵 / 鋼 / 不鏽鋼 |
| 特點 | 吸震緩衝 / 耐衝擊 |
| Fail-Safe 易維護 | |
行業應用實例 (Industry Applications)
自動化與半導體
利用 GWE 絕對零背隙特性，消除運動反向誤差，確保晶圓機器人重複定位精度。
泵浦與流體機械
針對泵浦頻繁啟停，TNM 系列有效吸收振動保護軸承，並具失效安全防止停機。
智慧倉儲物流
應用於堆垛機與輸送帶。高阻尼特性可承受貨物加減速的慣性衝擊。
