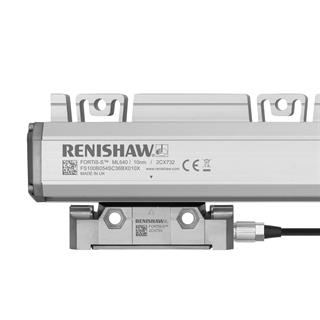

FORTiS-S™ 標準尺寸的封閉式線性光學尺

Name: FORTiS-S™ 標準尺寸的封閉式線性光學尺
SKU: 309

FORTiS-S 光學尺系列是新一代的線性封閉絕對式光學尺，適用於工具機等嚴苛環境。

多種創新設計功能可確保光學尺的長期使用壽命，以提供堅固、耐用、高效能的位置量測：

加入詢問單 (0)

以獲得業界肯定的 RESOLUTE™ 光學尺系統為基礎，提供堅固耐用又可靠的絕對式位置量測。

沒有內部載運架的非接觸式設計，可提供卓越的重複性和低遲滯情形。

DuraSeal™ 密封唇可避免液體及固體碎屑進入，密封效能高達 IP64。

領先同類產品的抗震效果
耐用設計可提供高達 30 g 的絕佳抗震效果。

使用完整的 LED 訊號強度指示器進行簡單快速的安裝和設定。

相容於進階診斷工具 ADTa-100，可進行進階設定和偵錯。

Renishaw 擁有超過 40 年的工具機產業經驗。

我們的專家將 FORTiS 系列設計為新一代的線性封閉絕對式光學尺，適用於嚴苛環境。

序列介面

序列介面	說明	規格資料表	相容產品
BiSS® C	Renishaw 於其絕對式光學尺支援 BiSS C（單向）開放來源通訊協定。BiSS C 為高速序列介面，非常適合用於需要高加速度、平順速度控制、優異重複性和可靠的定位穩定性之動態軸。搭載 BiSS 技術的 FORTiS 光學尺相容於多種業界標準控制器、驅動器、DRO 和 PC 計數卡。	FORTiS BiSS	BiSS 相容產品頁面
FANUC	FORTiS 光學尺搭配 FANUC（α 和 αi）序列介面為使用 FANUC 控制器的高性能工具機帶來許多優勢。更高的速度、堅固耐用的純序列通訊、優異的輪廓加工性能及更理想的伺服剛性。	FORTiS FANUC	N/A
Mitsubishi	FORTiS 光學尺搭配 Mitsubishi 序列介面相容於下列 Mitsubishi 驅動器：MDS-E/EH 系列、MDS-EM/EMH 系列、MDS-EJ/EJH 系列、MDS-D2/DH2 系列、MDS-DJ 系列、 MDS-DM2 系列以及 MDS-DM2-SPHV3	FORTiS Mitsubishi	N/A
Panasonic	FORTiS 光學尺與 Panasonic 序列通訊介面與 A5 和 A6 驅動器系列相容，提供高解析度重複回饋，帶來更佳的伺服及速度控制。	FORTiS Panasonic	N/A
Siemens DRIVE-CLiQ®	FORTiS 光學尺搭配 Siemens DRIVE-CLiQ 序列介面可讓光學尺和直接量測系統連結至 SINUMERIK 和 SINAMICS 驅動器元件。	FORTiS Siemens DRIVE-CLiQ	N/A
Yaskawa	具備 Yaskawa 序列介面的 FORTiS 能與 Sigma-7 SERVOPACK 相容。	FORTiS Yaskawa	N/A

FORTiS 光學尺系統相容於進階診斷工具 ADTa-100 和 ADT View 軟體。它們可提供全面的即時光學尺資料回饋，以協助完成要求更加嚴苛的安裝和診斷操作。直觀的軟體介面具有以下功能：

量測標準	不鏽鋼鋼帶光學尺與單軌絕對式編碼
熱膨脹係數（20 °C 時）	10.1 ±0.2 μm/m/°C
熱基準	於中心位置（光學尺位置為 0.5 × 量測長度）
精度等級（20°C 時）	高度：±3 μm（最多只提供 3040 mm）標準：±5 μm
光學尺長度	140 至 4240 mm
最高速度	（詳見規格手冊）達到 4 m/s
序列介面	BiSS C、FANUC、Mitsubishi、Panasonic、Siemens DRIVE-CLiQ
解析度	0.5 nm、1 nm、1.25 nm、10 nm、12.5 nm、25 nm、50 nm
電氣連接	光學尺：纜線連接器 M12 客製（客戶配置出口方向）控制器：8 向 M12，FANUC 20 向，10 向 Mitsubishi，17 向 M23，9 向 D 型，14 向 LEMO，飛線
電源	最大 5 V ±10% 1.25 W（250 mA，5 V）
振動（運作時）	讀頭：< 300 m/s² 至 IEC 60068-2-6 外殼：< 300 m/s² 至 IEC 60068-2-6
衝擊（非工作）	< 300 m/s² IEC 60068-2-27
工作溫度	0 °C 至 +50 °C
防護等級	正確安裝時為 IP53，空氣吹洗時為 IP64
