元件型減速機
FB
元件型減速機- 特點
- 扁平薄型外形，適合低背高、緊湊佈局的設備設計
- 採諧波傳動原理，具優異定位精度與穩定旋轉特性
- 元件型設計，方便直接整合至機構本體
- 結構輕巧，零件數精簡，有助降低整體慣量與重量
- 輸入與輸出軸同軸佈置，簡化對心調整與機構設計
介紹

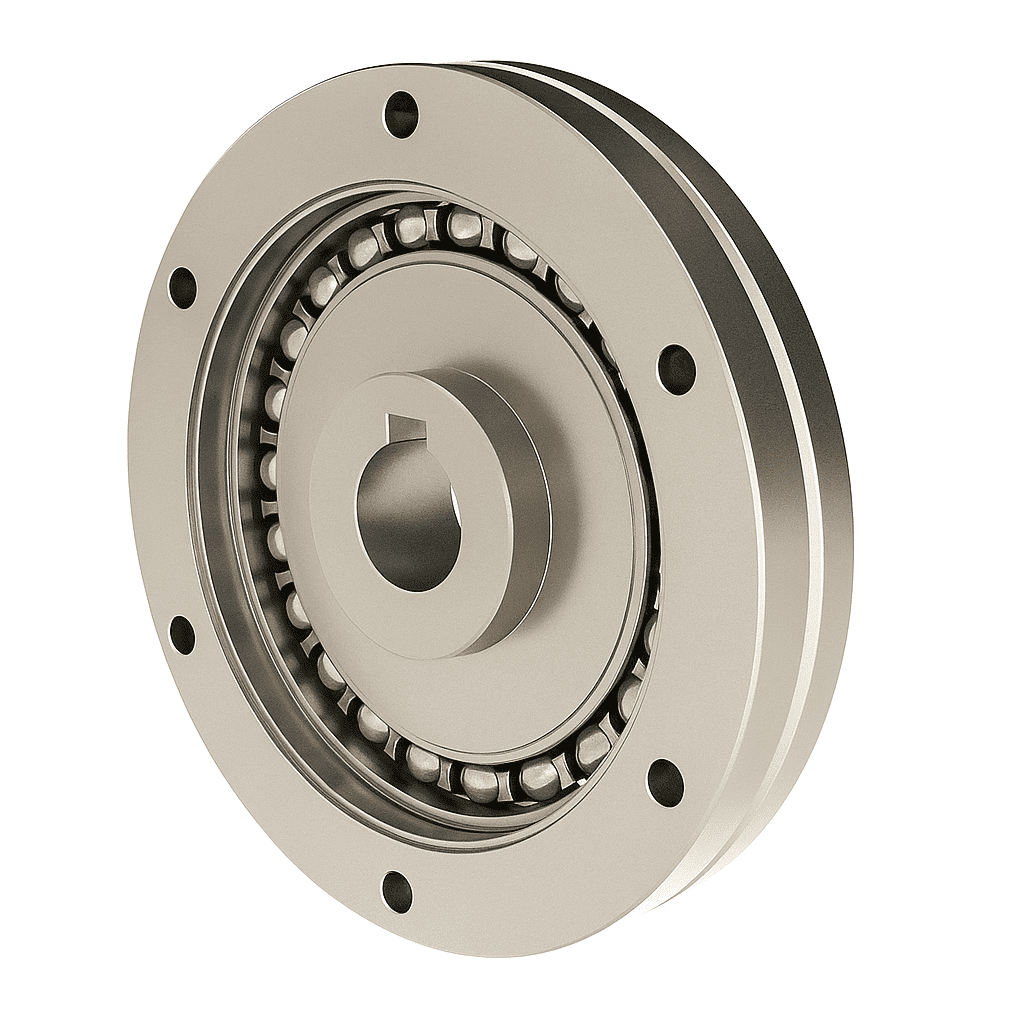

FB 系列元件型減速機是一款扁平薄型的諧波傳動裝置，適合安裝空間受限的組裝機構。採用與 CSF／CSG 系列相同的杯型傳動原理，保有高精度與穩定傳動特性，廣泛應用於印刷、包裝與能源相關設備。
設計與結構特性
-
元件型結構，由四項主要構成零件組成。
-
動作原理與 CSF／CSG 系列杯型諧波減速機相同。
-
採平板型彈性齒杯，為去除杯型底部後之扁平結構，有效降低軸向高度。
-
為連接輸出軸，增加一個與彈性齒杯齒數相同的剛性齒輪作為輸出側元件。
▪ 扭矩與壽命表現
-
適用於中高扭矩且需要薄型結構的應用環境。
-
在合適的負載與潤滑條件下，可支援長時間穩定運轉。
▪ 精度與控制特性
-
諧波傳動結構提供高定位精度與良好角度傳遞特性。
-
適合用於精準對位、同步驅動與張力控制等控制需求。
▪ 安裝與機構整合
-
扁平薄型設計有利於多軸並列或疊層佈局。
-
元件型形式可依機構需求客製固定與支撐方式。
-
輸入與輸出同軸設計，便於與馬達、軸承座與周邊機構一體化設計。
▪ 主要應用市場
-
印刷、裝訂與紙工機械（Printing, bookbinding and paper processing machines）
-
能源相關設備（Energy）
-
包裝、捆包及相關自動化機械（Crating and packaging machines）
