NEW WAY 線性氣浮導軌
介紹

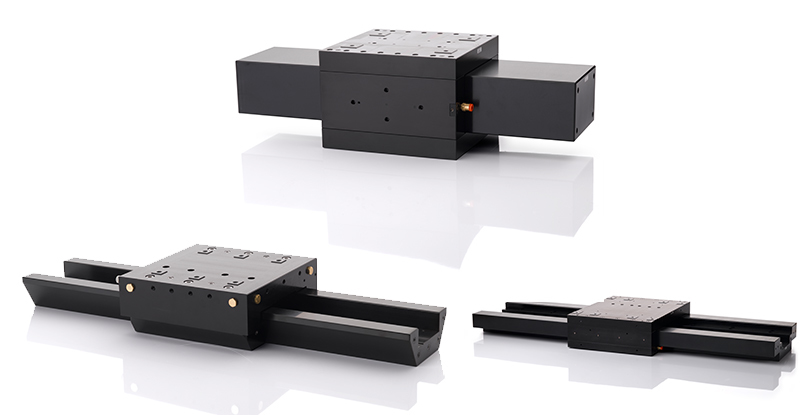

New Way 線性氣浮導軌為傳統接觸式軸承滑軌提供了一種非接觸式、高精度的替代方案。作為一個整合系統，New Way 線性氣浮導軌包含一個嵌入鋁製平台的多孔碳介質氣浮軸承，並與高精密研磨的鋁製導軌相匹配，實現平滑且無摩擦的線性運動核心技術：多孔介質技術™（Porous Media Technology™）
New Way 線性氣浮導軌系列採用了我們專利的氣浮軸承設計，並以多孔介質技術™為基礎。
該技術利用均勻分佈的微細氣流在軸承面與導向面之間形成堅固且穩定的氣膜層，有效消除摩擦與接觸磨損。
碳材料的天然滲透性確保氣流分佈均勻，進而提升系統的定位精度、操作效率與抗碰撞能力。
高精度結構：真空複製與剛性設計
New Way 線性氣浮導軌的關鍵優勢在於其Porous Media™ 滑塊與導軌的真空複製結構。
透過真空吸附機制，滑台可被牢固固定於導軌上，有效消除運動過程中的振動與諧波噪聲。
這一設計帶來了卓越的穩定性、線性度與剛性，能實現奈米級運動精度，並完全避免了傳統滑軌常見的滯後誤差（hysteresis error）。
性能驗證與物理原理
根據技術報告第3號的研究，New Way 的真空複製氣浮軸承已成功應用於高速、高精度機床中，並證明了該技術的卓越價值。
氣浮軸承中存在一種被稱為擠壓膜效應（Squeeze Film Effect）的物理現象，使剛性與阻尼呈現正相關關係。
當此效應與真空複製導軌技術結合時，能顯著提升直線度、降低共振，並實現更高的加工穩定性。
零接觸、零維護
氣浮導軌的最大優勢之一是無需潤滑與保養。
由於氣浮軸承在運轉過程中完全無接觸，因此不存在滾珠或滑動部件磨損的問題。
這不僅消除了剝落與老化風險，更使得維護成本與停機時間幾乎為零，極大提升了系統可用性。
多樣化選擇與客製化能力
New Way 提供四種線性氣浮導軌解決方案，以滿足不同產業與應用需求。
所有系列均以多孔介質技術™為核心設計原理，並提供多種標準滑台尺寸與導軌長度可選。
此外，我們也可根據客戶的特定應用需求，提供專屬的客製化設計方案。

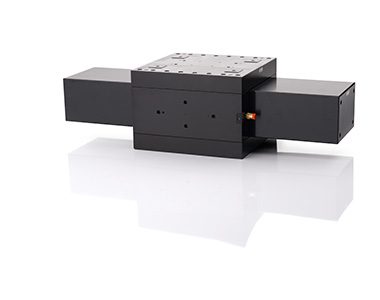

矩形氣浮導軌

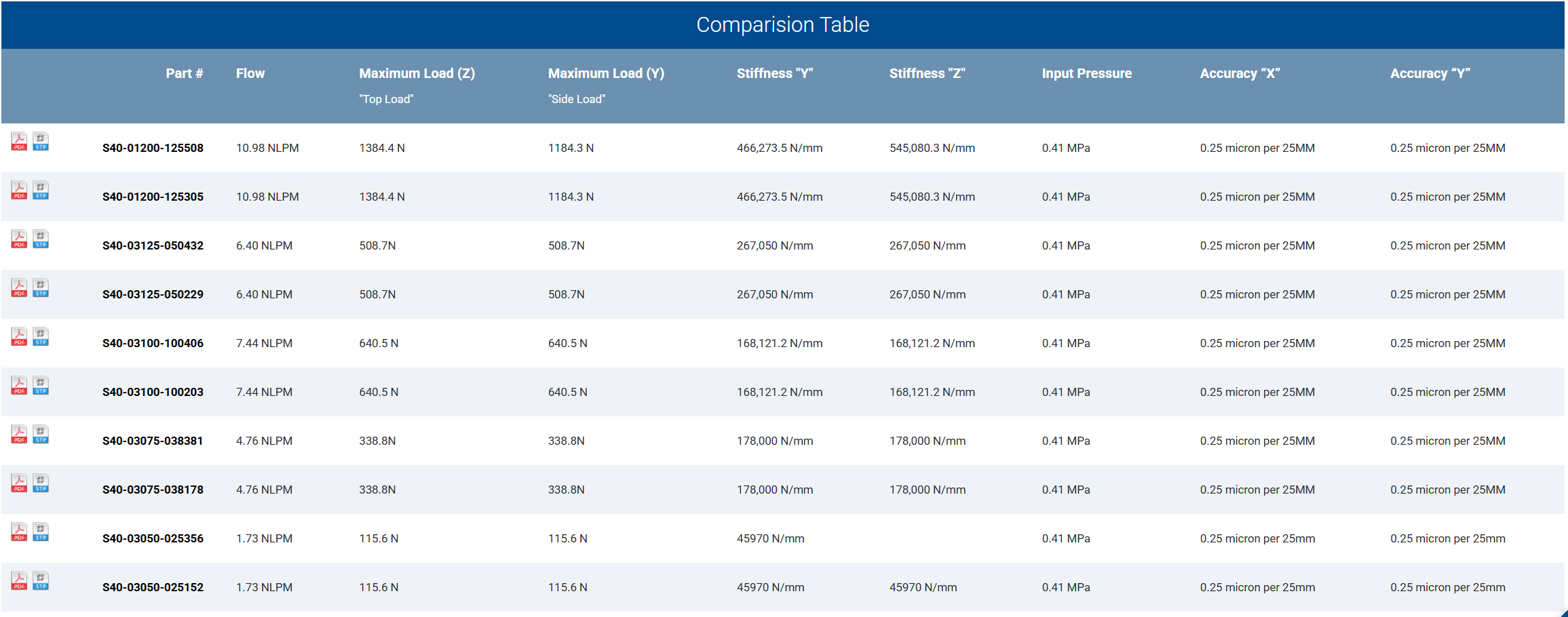

| Comparision Table | ||||||||||
| Datasheet | 3D圖面 | Part # | Flow | Maximum Load (Z)"Top Load" |
Maximum Load (Y)"Side Load" |
Stiffness "Y" | Stiffness "Z" | Input Pressure | Accuracy “X” | Accuracy “Y” |
| 下載檔案 | 下載檔案 | S40-01200-125508 | 10.98 NLPM | 1384.4 N | 1184.3 N | 466,273.5 N/mm | 545,080.3 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-01200-125305 | 10.98 NLPM | 1384.4 N | 1184.3 N | 466,273.5 N/mm | 545,080.3 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03125-050432 | 6.40 NLPM | 508.7N | 508.7N | 267,050 N/mm | 267,050 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03125-050229 | 6.40 NLPM | 508.7N | 508.7N | 267,050 N/mm | 267,050 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03100-100406 | 7.44 NLPM | 640.5 N | 640.5 N | 168,121.2 N/mm | 168,121.2 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03100-100203 | 7.44 NLPM | 640.5 N | 640.5 N | 168,121.2 N/mm | 168,121.2 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03075-038381 | 4.76 NLPM | 338.8N | 338.8N | 178,000 N/mm | 178,000 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03075-038178 | 4.76 NLPM | 338.8N | 338.8N | 178,000 N/mm | 178,000 N/mm | 0.41 MPa | 0.25 micron per 25MM |
0.25 micron per 25MM |
| 下載檔案 | 下載檔案 | S40-03050-025356 | 1.73 NLPM | 115.6 N | 115.6 N | 45970 N/mm | 0.41 MPa | 0.25 micron per 25mm |
0.25 micron per 25mm |
|
| 下載檔案 | 下載檔案 | S40-03050-025152 | 1.73 NLPM | 115.6 N | 115.6 N | 45970 N/mm | 45970 N/mm | 0.41 MPa | 0.25 micron per 25mm |
0.25 micron per 25mm |

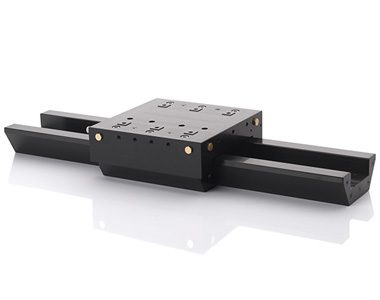

燕尾式氣浮導軌

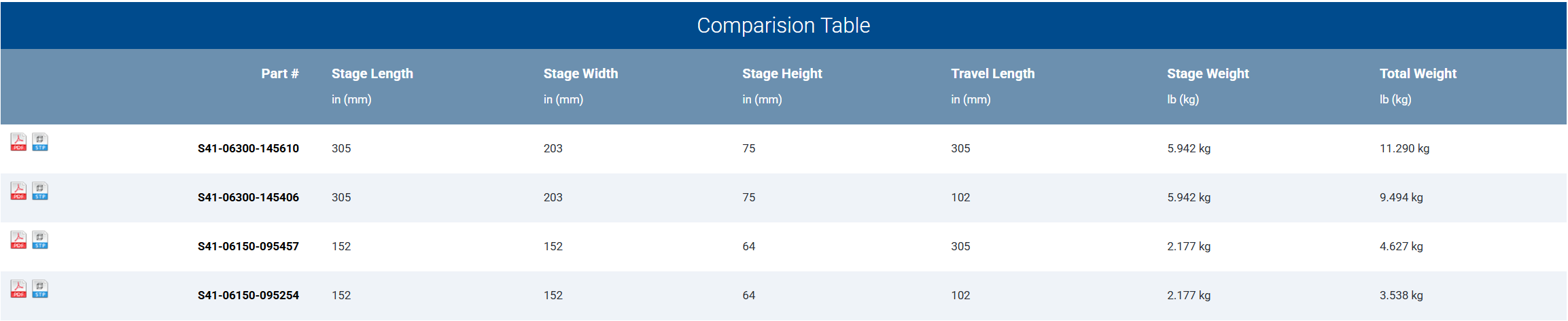

| Comparision Table | ||||||||
| Datasheet | 3D圖面 | Part # | Stage Lengthin (mm) | Stage Widthin (mm) |
Stage Heightin (mm) |
Travel Lengthin (mm) | Stage Weightlb (kg) |
Total Weightlb (kg) |
| 下載檔案 | 下載檔案 | S41-06300-145610 | 305 | 203 | 75 | 305 | 5.942 kg | 11.290 kg |
| 下載檔案 | 下載檔案 | S41-06300-145406 | 305 | 203 | 75 | 102 | 5.942 kg | 9.494 kg |
| 下載檔案 | 下載檔案 | S41-06150-095457 | 152 | 152 | 64 | 305 | 2.177 kg | 4.627 kg |
| 下載檔案 | 下載檔案 | S41-06150-095254 | 152 | 152 | 64 | 102 | 2.177 kg | 3.538 kg |

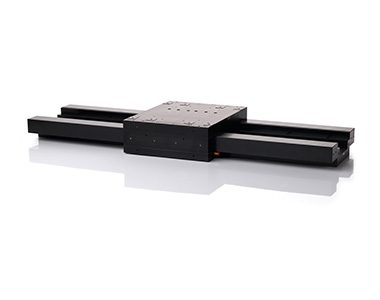

U型氣浮導軌

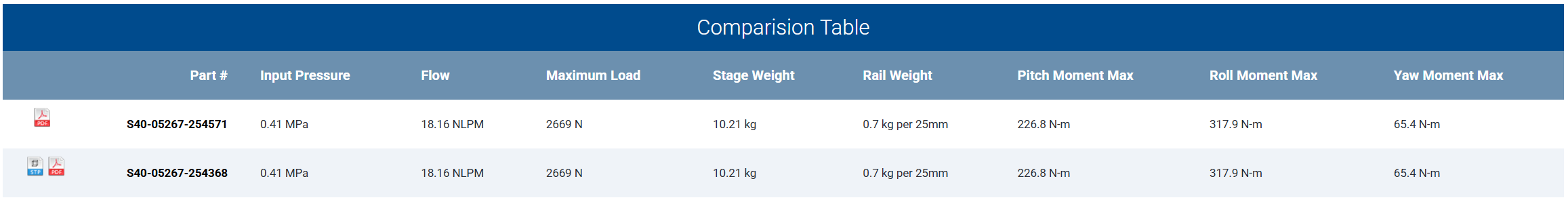

| Comparision Table | ||||||||||
| Datasheet | 3D圖面 | Part # | Input Pressure | Flow | Maximum Load |
Stage Weight | Rail Weight | Pitch Moment Max | Roll Moment Max | Yaw Moment Max |
| 下載檔案 | S40-05267-254571 | 0.41 MPa | 18.16 NLPM | 2669 N | 10.21 kg | 0.7 kg per 25mm | 226.8 N-m | 317.9 N-m | 65.4 N-m | |
| 下載檔案 | 下載檔案 | S40-05267-254368 | 0.41 MPa | 18.16 NLPM | 2669 N | 10.21 kg | 0.7 kg per 25mm | 226.8 N-m | 317.9 N-m | 65.4 N-m |

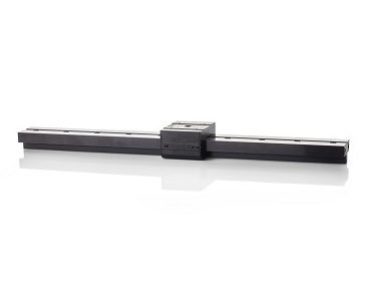

T型氣浮導軌

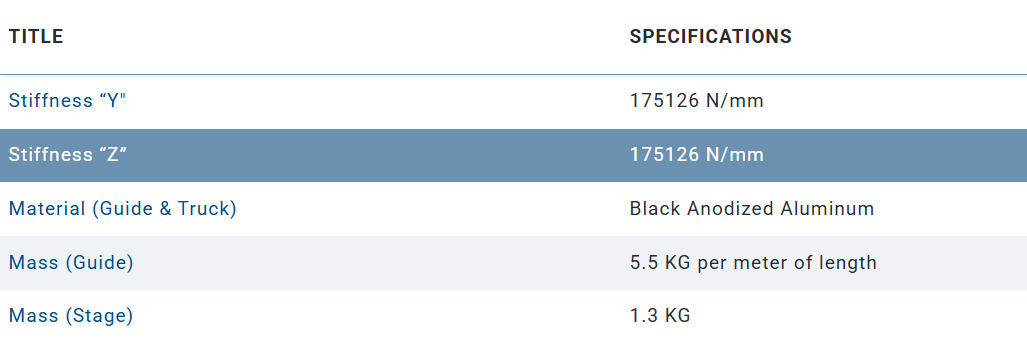

| Comparision Table | ||||||
| Datasheet | 3D圖面 | Stiffness “Y" | Stiffness “Z” | Material (Guide & Truck) |
Mass (Guide) | Mass (Stage) |
| 下載檔案 | 下載檔案 | 175126 N/mm | 175126 N/mm | Black Anodized Aluminum | 5.5 KG p5.5 KG per meter of lengther | 1.3kg |
