Laser Control Solutions

光與影的奈米級協奏
EtherCAT 雷射同步控制

ACS 雷射控制模組將雷射訊號與運動路徑在 EtherCAT 總線層級完美同步，實現精確的等間距觸發與動態功率補償，徹底消除微加工中的過燒挑戰。

SLEC
XL SCAN：無限視野加工
SLEC 是實現大面積微加工的關鍵。它能協同控制高速振鏡 (Galvo) 與長行程平台 (Stage)，徹底消除兩者同步產生的接縫誤差。
  • 直接控制 2D/3D 振鏡掃描頭 (XY2-100)
  • 支援 EtherCAT 週期內高速位置插補
  • 精細的雷射開關與延遲補償
SYNC
消除雷射加工的
「過燒」現象
當雷射頭在轉角減速時，若功率不變會導致材料燒焦。LCI 能即時依據運動向量速度調整 PWM 佔空比。
  • 動態 PWM 佔空比調整
  • 等間距觸發 (Fixed-Pitch)
  • 極低通訊抖動 (Jitter-free)
LCI

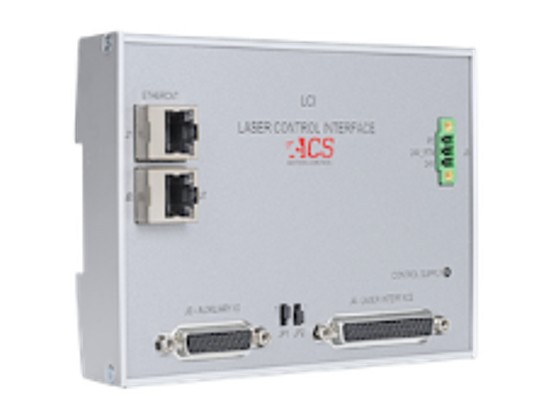

LCI：專為 EtherCAT 打造的介面
作為 EtherCAT 從站模組，LCI 位於控制器與雷射源之間，接收奈米級指令並直接產生 16MHz 高速脈衝，無需 PC 軟體層干預，確保數據傳輸零延遲。

產品型號規格詳情

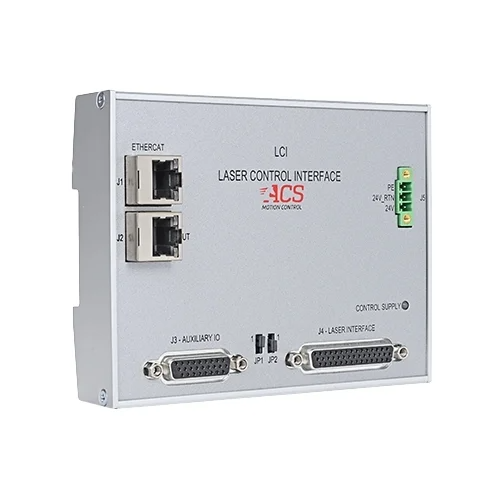

1. LCI (Laser Control Interface)
LCI

標準雷射控制介面

外形尺寸 DIN Rail Mount
最大循環速率 5 kHz
驅動軸數 / 通道數 5 軸位置觸發
數位輸入/輸出 8 In / 8 Out
每通道最大輸出電流 50 mA (Sink)
最大EtherCAT循環速率 5 kHz (200μs)
EtherCAT DC Sync Supported
16MHz PulsePEG Sync
下載 Datasheet

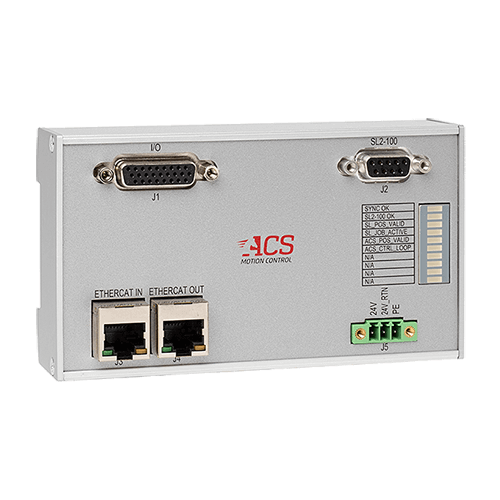

2. SLEC (Smart Laser Controller)
SLEC

智慧型雷射與振鏡控制器

外形尺寸 Panel Mount
最大循環速率 5 kHz
驅動軸數 / 通道數 Galvo + Laser Sync
數位輸入/輸出 16 In / 16 Out
每通道最大輸出電流 100 mA
最大EtherCAT循環速率 5 kHz (200μs)
EtherCAT DC Sync Supported
XY2-100 / SL2-100XL SCAN Ready
下載 Datasheet

核心技術能力 (CAPABILITIES)

透過 ACS 的智慧介面技術，有效減少應用開發所需的工作量

應用程式開發
利用先進開發工具與軟體生態系統，加速雷射控制算法部署。
更多資訊 (LEARN MORE) >
運動路徑生成
高性能軌跡生成，在確保極致精度的前提下極大化提升產能。
更多資訊 (LEARN MORE) >
伺服控制
採用 ServoBoost™ 技術，實現雷射頭在高速移動下的零抖動。
更多資訊 (LEARN MORE) >
運動與製程同步
整合高速 I/O 同步技術，實現亞微秒級響應，提升加工良率。
更多資訊 (LEARN MORE) >

推薦應用領域 (Industry Applications)

PCB Micro Drilling
PCB 雷射微孔加工
利用 LCI 實現每秒數千孔的高速觸發，確保孔位與運動路徑在亞微秒層級的完美同步。
Large Field Marking
大面積雷射打標
SLEC 支援 XL SCAN 技術，無縫整合振鏡與平台移動，突破振鏡掃描範圍侷限。
Wafer Dicing
晶圓切割與劃片
精確的功率調變控制 (Fixed-Energy)，大幅減少熱影響區 (HAZ)，提升晶圓良率。
