Integrated Motion Control
精簡架構，釋放
精簡架構，釋放
極致運動控制效能
ACS ECM 系列專為空間受限與成本敏感的應用打造。透過獨特的一體化設計，將 EtherCAT 控制器與多軸驅動器完美融合，實現奈米級同步控制。
化繁為簡的系統美學
ECM 系列將控制器與驅動器合而為一。這不僅消除了外部配線與電控箱空間，更從根本上解決了通訊延遲問題。
- 控制器與驅動器 100% 物理整合
- 消除傳統匯流排帶來的通訊延遲
- 顯著縮減設備電控箱佔用體積
極致整合
降低持有成本
降低持有成本
針對 OEM 設備商最在意的成本問題，ACS 提供了最佳解答。無需額外購買驅動器，單機即可驅動 2~4 軸，並支援多種編碼器。
- 單機整合最高 4 軸驅動能力
- 支援主流增量式與絕對值編碼器
- 大幅減少採購組件數量與配線人工
強大內核，超越等級的 EtherCAT Master
即使是經濟型模組，依然搭載 ACS 旗艦級運動控制內核。能以高達 5kHz 的循環速率指揮外部軸卡與 I/O 模組，輕鬆實現複雜的多軸同步運動。
產品型號規格詳情

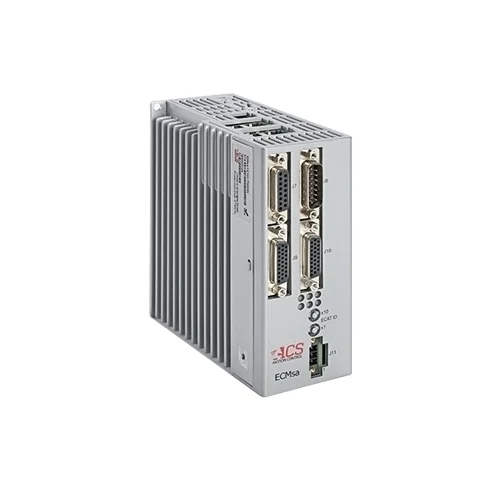

1. ECMsa
經濟型 1 軸驅動模組
寬電壓輸入設計，適合單軸精密控制應用。
| 內建驅動 | 1 軸 (DC 12-150V) |
| 驅動電流 | 2.5/5A ~ 15/30A |
| MPU/通訊 | 1KHz / Eth, RS232 |
| 產品特點 | 單軸控制 經濟型 |

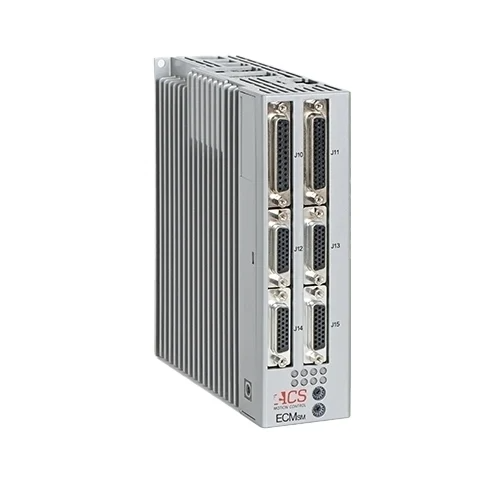

2. ECMsm
微型 2/4 軸驅動模組
體積極小化設計，適用於極受限空間設備。
| 內建驅動 | 2/4 軸 (DC 12-48V) |
| 驅動電流 | 1.25/2.5A ~ 5/10A |
| MPU/通訊 | 1KHz / Eth, SPI |
| 產品特點 | 超微型 步進/伺服 |

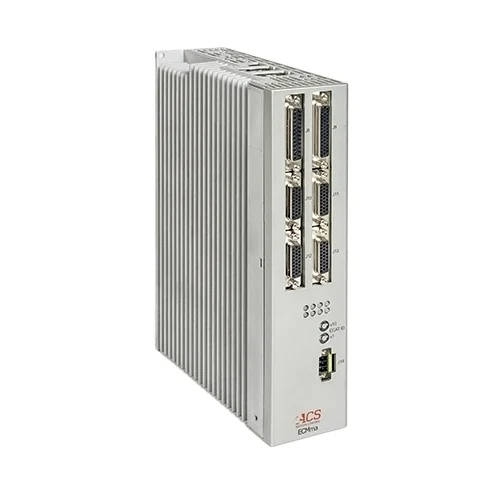

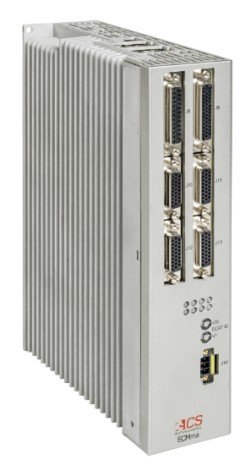

3. ECMma
全功能 2/4 軸模組
高功率密度，支援較高直流工作電壓。
| 內建驅動 | 2/4 軸 (DC 24-150V) |
| 驅動電流 | 5/10A ~ 15/30A |
| MPU/通訊 | 1KHz / Eth, RS232 |
| 產品特點 | 多軸控制 高功率密度 |

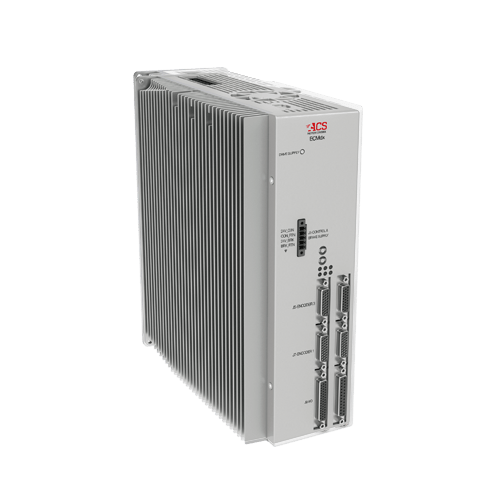

4. ECMdx (旗艦型)
旗艦型 1/2 軸模組
AC 直接輸入，提供大電流驅動能力。
| 內建驅動 | 1/2 軸 (AC 100-240V) |
| 驅動電流 | 7.5/15A ~ 30/60A |
| MPU/通訊 | 1KHz / Eth, SPI |
| 產品特點 | AC 輸入 大電流 |
核心技術能力 (CAPABILITIES)
透過 ACS 的先進技術，顯著降低設備開發難度與成本支出
推薦應用領域 (Industry Applications)
半導體檢測與生醫設備
ECM 系列的小型化優勢，非常適合用於空間受限的 DNA 測序儀、血液分析儀等高精密生醫檢測設備。
雷射微加工
透過 G-Code 與位置比較觸發 (PEG) 功能，實現雷射脈衝與運動路徑的奈米級同步，提升加工品質。
技術資料下載 (Downloads)
|
PDF
|
ACS ECM Series Catalog ACS 一體化整合型控制器系列總覽型錄 (2024 更新版) | ⬇ |
