Integrated Motion Control
化繁為簡，釋放極致效能
化繁為簡，釋放極致效能
EtherCAT 控制主機 + 內建驅動器
ACS 透過獨特的 EtherCAT 控制技術，將運動控制器、伺服驅動器與電源模組整合為一。這不僅消除了通訊延遲，更讓多軸同步精度達到奈米級水準。
強大的 EtherCAT 主站核心
內建高性能 MPU，能以高達 5kHz 的循環速率指揮 EtherCAT 網路。同時控制多達 64 軸的複雜運動，且同步誤差極低。
- 5kHz 極速 MPU 循環週期速率
- 支援多達 64 軸同步運動控制
- 極低同步誤差，滿足奈米級加工需求
內建高品質
伺服驅動
伺服驅動
無需額外購買驅動器。直接內建最高 8 軸的 PWM 驅動模組，支援 AC 寬電壓輸入。高解析度電流控制能細膩處理馬達扭矩。
- 直接內建最高 8 軸 PWM 驅動
- 支援 AC 寬電壓輸入模組
- 實現極致平穩的低速運行性能
消除通訊延遲，縮短整定時間
透過將控制內核與驅動級電路整合在同一塊背板上，ACS 徹底解決了傳統架構中 Fieldbus 通訊帶來的微秒級延遲，為高速 AOI 與雷射加工提供最強悍的動力支撐。
產品型號規格詳情

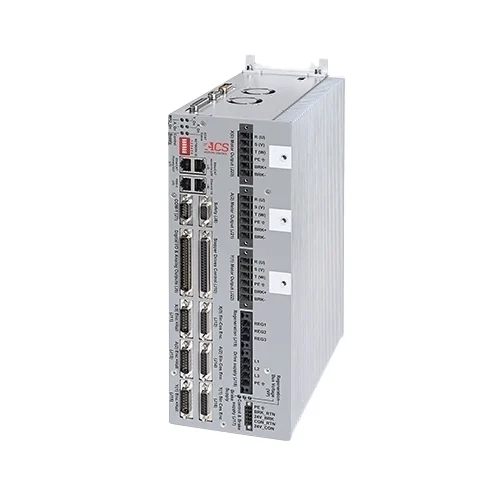

1. MP4Unt
高性能 8 軸旗艦主機
模組化電源設計，為高端設備提供極致動力。
| 內建驅動 | Max 8 軸 (AC) |
| 最大連接 | 64 軸 (MPU 5KHz) |
| 通訊介面 | Ethernet x1, RS232 x2 |
| 產品特點 | EnDat 2.2 BiSS-C Smart Abs |

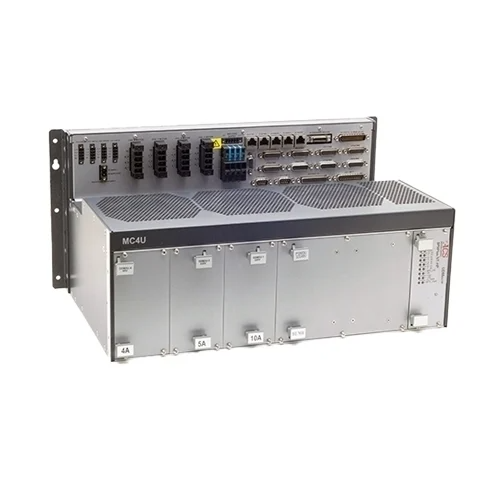

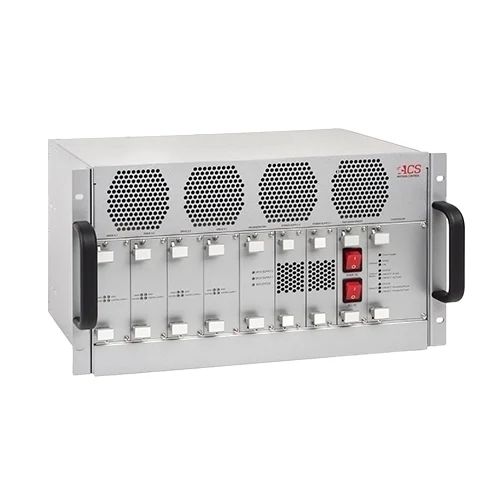

2. MC4Unt
經濟型 8 軸整合主機
支援 Hiperface，高性價比的最佳選擇。
| 內建驅動 | Max 8 軸 (AC) |
| 最大連接 | 64 軸 (MPU 5KHz) |
| 通訊介面 | Ethernet x1, RS232 x2 |
| 產品特點 | Hiperface 高性價比 |

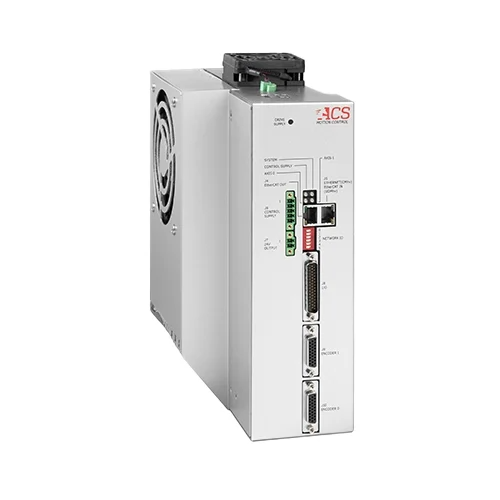

3. CMhv
高壓 2 軸控制模組
支援 480VAC 輸入，專為大功率應用設計。
| 內建驅動 | Max 2 軸 (480V) |
| 驅動電流 | 5/10A ~ 15/30A |
| MPU Rate | Max 5KHz |
| 產品特點 | 大功率 高壓輸入 |

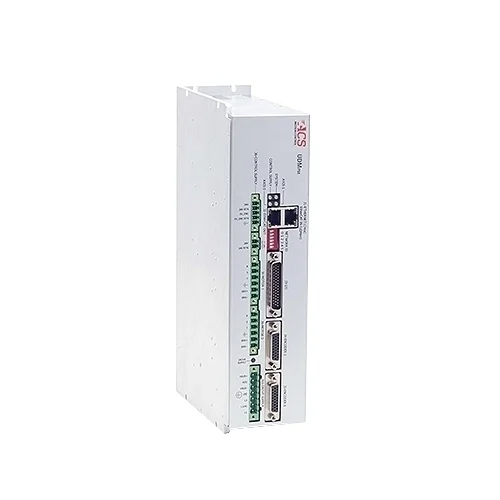

4. CMnt
經濟型 2 軸控制模組
支援 Resolver，適合對成本敏感的應用。
| 內建驅動 | Max 2 軸 (AC) |
| 最大連接 | 32 軸 |
| MPU Rate | Max 5KHz |
| 產品特點 | Resolver 成本敏感 |

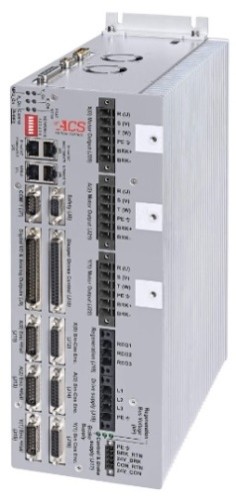

5. CMxa
緊湊型 3 軸控制模組
12-bit 電流解析度，專為節省空間設計。
| 內建驅動 | Max 3 軸 (AC) |
| 驅動電流 | 5/10A ~ 15/30A |
| MPU Rate | Max 5KHz |
| 產品特點 | 緊湊型 3軸一體 |
核心技術能力 (CAPABILITIES)
透過 ACS 的先進技術，有效減少應用開發所需的工作量
推薦應用領域 (Industry Applications)
半導體檢測與封裝
MP4Unt 與 CMhv 的高階運算能力，可實現晶圓檢測與 AOI 的高速同步控制，確保檢測精度。
精密雷射微加工
配合空氣軸承平台，提供無與倫比的運動平滑度，滿足雷射微切割對軌跡品質的要求。
面板設備龍門控制
全系列內建 Gantry 演算法，MC4Unt 可輕鬆驅動大型面板生產線的雙軸龍門同步機構。
技術資料下載 (Downloads)
|
PDF
|
ACS Integrated Controller Catalog ACS 整合型 (主機+驅動) 控制器系列總覽型錄 | ⬇ |
