Vibration Control
馴服引擎振動，優化傳動系統
馴服引擎振動，優化傳動系統

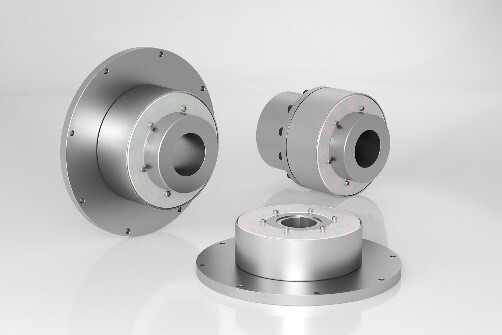

Ringfeder TNR 高彈性聯軸器
柴油引擎與往復式壓縮機會產生強烈的扭轉振動。如果這些激振頻率與傳動系統的自然頻率重疊，共振將摧毀軸系。Ringfeder® TNR 為此提供了完美的「調頻」解決方案。
避開共振區的「移頻技術」
透過改變緩衝塊的數量、排列方式（單排或雙排）及硬度，TNR 可在不改變尺寸下大幅調整「動態扭轉剛性」，將共振點移出工作轉速區。讓工程師能夠精確控制傳動系統的動力學特性，實現平穩的「超臨界」運轉，有效防止因振動疲勞導致的軸系斷裂。
Tuning Dynamic Stiffness
適應嚴苛工況
專為高溫與高振動環境設計，適用環境溫度範圍廣達 -50°C 至 +130°C。除了吸震功能外，TNR 也能補償極大的角向、徑向與軸向安裝偏差，降低對心難度。
易於維護的模組化設計
TNR 考慮到了現場維護的便利性。彈性緩衝塊可以在「不移動引擎或發電機」的情況下進行徑向更換，大幅縮短停機時間，降低維護成本。
產品系列規格詳情
TNR 2424.1
單排扭轉式/法蘭軸連接
| 扭矩範圍 | 144-9600 Nm |
| SAE 尺寸 | 6.5" ~ 24" |
| 轉速 | 1200 ~ 4750 rpm |
| 溫度範圍 | -50 ~ +230 |
|
|
TNR 2424.2
雙排扭轉式/法蘭軸連接
| 扭矩範圍 | 144-9600 Nm |
| SAE 尺寸 | 6.5" ~ 24" |
| 轉速 | 1200 ~ 4750 rpm |
| 溫度範圍 | -50 ~ +230 |
|
|
TNR 2425.1
單排扭轉式/法蘭軸連接和錐套系統
|
||||||||
|
||||||||
TNR 2425.2
雙排扭轉式/法蘭軸連接和錐套系統
| 扭矩範圍 | 144-9600 Nm |
| SAE 尺寸 | 6.5" ~ 24" |
| 轉速 | 1200 ~ 4750 rpm |
| 溫度範圍 | -50 ~ +230 |
|
|
TNR 2428.1
單排扭轉式/軸對軸連接
| 扭矩範圍 | 144-9600 Nm |
| SAE 尺寸 | 6.5" ~ 24" |
| 轉速 | 1200 ~ 4750 rpm |
| 溫度範圍 | -50 ~ +230 |
|
|
TNR 2428.2
雙排扭轉式/軸度軸連接
| 扭矩範圍 | 144-9600 Nm |
| SAE 尺寸 | 6.5" ~ 24" |
| 轉速 | 1200 ~ 4750 rpm |
| 溫度範圍 | -50 ~ +230 |
|
|
行業應用實例 (Industry Applications)
變速箱
精確調整聯軸器動態剛性，避開引擎點火頻率引起的共振區，確保穩定的發電效率並延長設備壽命。
往復式壓縮機
有效吸收活塞運動產生的高強度扭矩脈衝 (Torque Pulse)，保護馬達與驅動軸免受疲勞破壞。
工業泵浦與液壓系統
修正引擎驅動泵浦時較大的對心誤差，並阻隔傳遞到管路系統的高頻振動，延長機械軸封壽命。
