Next-Gen Connection

告別鍵槽與熱套：法蘭連接的進化

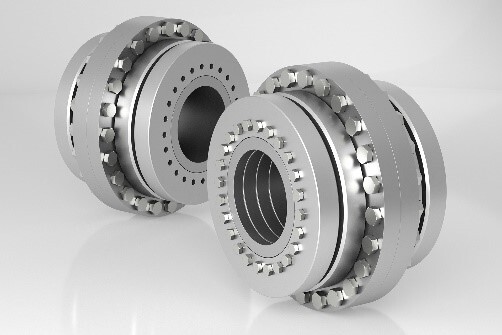

Ringfeder TNF 法蘭聯軸器

Ringfeder® TNF 法蘭聯軸器解決了大型軸系連接最頭痛的問題：安裝耗時與維護困難。透過整合式脹緊套技術，我們重新定義了重型法蘭的連接標準。

TNF Flange Coupling Structure

強大的無鍵槽連接

利用高強度螺絲迫緊內建脹緊套，在軸與轂之間產生 360° 徑向壓力，形成全接觸面的摩擦鎖定，徹底消除應力集中與背隙磨損。

傳遞極高扭矩與彎矩

傳統鍵槽連接容易因微動磨損 (Fretting corrosion) 導致軸心受損。TNF 系列的摩擦鎖定技術不僅能傳遞極高扭矩，還能同時承受彎矩 (Bending Moments) 與軸向/徑向力。

鬆開螺絲即可分離的設計，讓維護與拆裝變得前所未有的簡單。

TNF Assembly Advantages

超越傳統壓配合

無需加熱外件或冷卻內件的繁瑣熱套工法。TNF 系列只需標準工具即可在常溫下快速安裝，大幅提升現場作業的安全性與效率。

安全與精度的完美結合

TNF 系列提供極高的旋轉同心度，有效減少高速運轉時的振動，延長設備壽命。

可選配 ATEX 防爆認證，使其能安全應用於礦井、化工廠與穀倉等危險環境中。

產品系列規格詳情

VERSION A. 外部鎖緊型

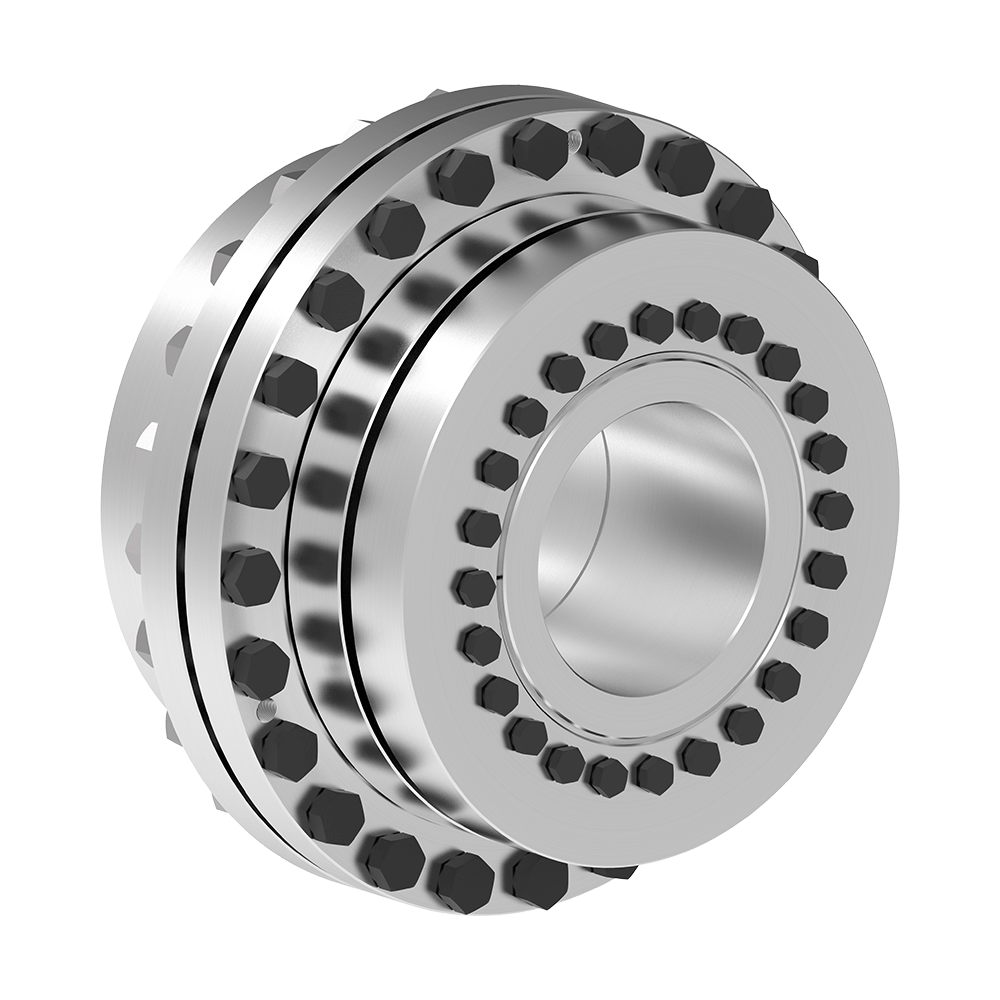

TNF 5571-A
TNF 5571-A

使用標準六角頭螺絲，操作位於外側，維護快速。

扭矩範圍 Up to 2,440 kNm
適用軸徑 Ø70 ~ Ø540 mm
螺絲規格 ISO 4014/4017
優勢 工具易取得，操作直觀
快速維護 標準工具
下載規格書
VERSION B. 內部鎖緊型
TNF 5571-B
TNF 5571-B

內六角螺絲沉入法蘭面，節省徑向空間，外型平整。

扭矩範圍 Up to 2,440 kNm
適用軸徑 Ø70 ~ Ø540 mm
螺絲規格 ISO 4762
優勢 節省空間，安全性高
平整外觀 緊湊設計
下載規格書

行業應用實例 (Industry Applications)

Mining Industry
採礦與輸送設備
在礦石輸送帶與破碎機的惡劣環境中，TNF 法蘭聯軸器提供極高的抗衝擊能力與防塵特性，確保動力傳輸不中斷。
Gearbox
齒輪箱製造 (Gearboxes)
直接連接大型減速機輸出軸。無鍵槽設計允許使用更細的軸心傳遞相同扭矩，有效降低設備整體成本與重量。
Hydropower
能源與發電設備
應用於水輪機與發電機組的剛性連接。極高的真圓度與平衡性，確保大型機組在高速運轉下的平穩性。
Heavy Industry
重型工廠設備
針對各類重型機械的主傳動軸連接，提供比傳統聯軸器更強大的抗衝擊與抗疲勞能力，且安裝更為簡便。

相關組件 (Related Components)

脹緊套系列
Locking Assemblies (RfN) TNF 法蘭聯軸器的核心技術源自 Ringfeder 著名的脹緊套。探索更多無鍵槽連接解決方案。
