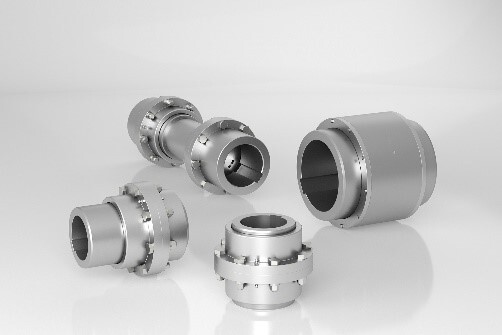

Ringfeder TNZ 鼓形齒式聯軸器
Ringfeder® TNZ 系列採用高強度合金鋼製造。其核心在於精密加工的「鼓形齒」，使其能在極小的體積下傳遞巨大的扭矩，是重型機械的動力心臟。
鼓形齒技術：自由的空間運動
TNZ 的輪轂外齒具有特殊的「可變半徑」鼓形修整。這種「雙重萬向」結構能同時補償角向、徑向與軸向的三維偏差，保護設備軸承。每個齒節允許高達 0.5° 的角度位移，有效降低因安裝誤差產生的回復力。
0.5° Angular Misalignment
耐用與可靠
專為極端工況打造。採用優質熱處理鋼材與特殊高壓潤滑系統，確保在高衝擊負荷與高轉速下，齒面仍能保持良好的潤滑油膜。標準型號耐溫 -10°C ~ +80°C，選配特殊密封件可達 +120°C。
小體積，大扭矩
相比於傳統聯軸器，TNZ 在相同外徑下能傳遞更高的扭矩。這意味著您可以使用更小號的聯軸器來驅動重型設備，節省寶貴的安裝空間與成本。
產品系列規格詳情
TNZ ZCA/ZCB
TNZ ZCA / ZCB SERIES
ZCA 為高剛性齒輪聯軸器，由螺栓連接的兩半組成。ZCB 配備螺栓固定的 O 形圈支架，簡化了大型聯軸器的安裝過程。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | Max 6,000 rpm |
| 高扭矩 易維護 | |
TNZ ZCAU/ZCBU
TNZ ZCH SERIES
與 ZCA/ZCB 相比，ZCAU/ZCBU 配備了加長輪轂，長度可根據需求調整。ZCBU 具備 O 形圈支架，安裝更簡便。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | Max 6,000 rpm |
| 加長輪轂 客製化長度 | |
TNZ ZCAUU/ZCBUU
TNZ ZCH SERIES
ZCAUU/ZCBUU 具有「兩個」加長輪轂，適用於需要較大軸接觸面積的場合。ZCBUU 採用簡化安裝順序的設計。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | 6,000 rpm |
| 雙加長轂 高穩定性 | |
TNZ ZCAF/ZCBF
TNZ ZCH SERIES
配有中間軸 (Spacer) 與兩個剛性法蘭。中間軸可依需求調整扭轉剛度，且支援徑向拆裝，維護時無需移動機器。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | 6,000 rpm |
| 長跨距 徑向拆裝 | |
TNZ ZCAK/ZCBK
TNZ ZCH SERIES
雙萬向節式，配備軸向間隙限制裝置。專為滑動軸承馬達設計，可將轉子保持在磁中心位置，防止軸向竄動。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | 6,000 rpm |
| 滑動軸承專用 軸向定位 | |
TNZ ZCAV/ZCBV
TNZ ZCH SERIES
專為垂直安裝設計。配備支撐板，確保套筒在垂直位置也能保持正確嚙合與潤滑油保持。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | 6,000 rpm |
| 垂直安裝 立式泵浦 | |
TNZ ZCAZ/ZCBZ
TNZ ZCH SERIES
配有可徑向拆卸的墊片 (Spacer)，用於適應較大的軸端距離 (DBSE)。便於維護泵浦密封件時無需移動馬達。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | 6,000 rpm |
| 含墊片 DBSE 適配 | |
TNZ ZCH
TNZ ZCH SERIES
ZCH 採用一體式外殼設計，兩側帶有 O 形圈支撐。結構簡單堅固，適用於標準的一般工業用途。
| 扭矩範圍 | TKn = 195,000 Nm / TKmax = 390,000 Nm |
| 適用孔徑 | Ø12 ~ Ø270 mm |
| 最高轉速 | 6,000 rpm |
| 一體式外殼 標準型 | |
行業應用實例 (Industry Applications)
鋼鐵與軋鋼機
面對冷/熱軋機在啟動與反轉時的劇烈衝擊負荷 (Heavy Shock)，TNZ 系列提供極高的扭矩安全係數，確保動力傳輸穩定可靠。
起重機與輸送帶
應用於港口起重機主捲揚機與礦山輸送帶驅動。緊湊的 ZCH 系列特別適合安裝空間受限的捲揚機構。
智慧機械
TNZ 能有效傳遞高扭矩並適應製程中的變動負載。
