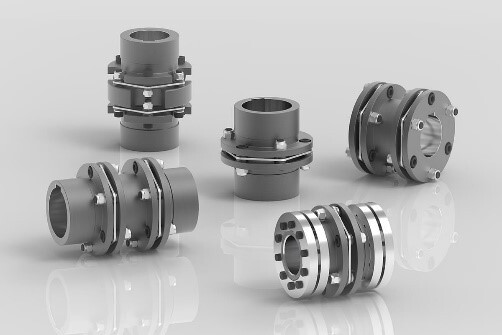

Ringfeder TND 鋼片聯軸器
Ringfeder® TND 系列解決了傳統聯軸器橡膠老化、需定期更換的問題。透過 FEM 優化的不鏽鋼片組，實現「裝後即忘 (Fit and Forget)」的極致可靠性。
挑戰極限溫差 (-20°C ~ +240°C)
TND 採用全金屬結構，無任何易損橡膠件，能在石化泵浦或冷卻水塔等極端溫度下保持穩定的扭矩傳輸與剛性。不鏽鋼片組壽命近乎無限，只要在額定負載內使用，無疲勞損壞問題。
+240°C Max Temp
HD 高補償 vs. HT 高扭矩
獨創模組化鋼片技術：HD 型透過特殊腰身設計提升誤差容許度；HT 型則專注於功率密度，相同體積下傳遞更大扭力。可選配 ATEX 防爆認證，適用危險區域。
零背隙精密傳動
TND 系列具備極高的扭轉剛性與零背隙 (Zero Backlash) 特性，非常適合用於造紙機、印刷機等需要精確同步控制的設備。模組化的中間管 (Spacer) 設計，可依據現場 DBSE 距離客製長度，安裝彈性極大。
產品系列規格詳情

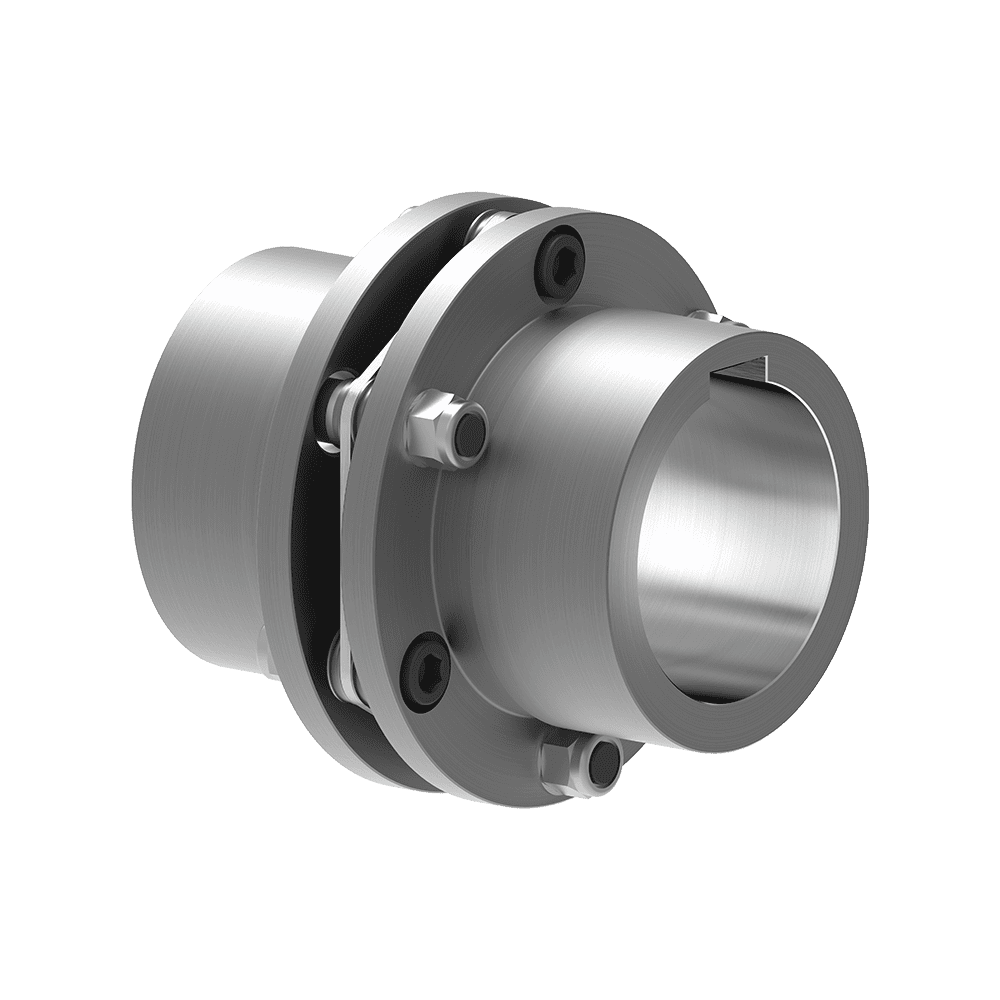

TND HSH
TYPE
由兩個標準輪轂 H 和一個盤片組 S 組成，盤片組透過高強度螺絲交替連接到輪轂上。
| 最大孔徑 | 32-215 mm |
| 最大外徑 | 70.5-510 mm |
| 輪穀中心距 | 7.5-47 mm |
| 總長度 | 86.5-527 mm |
| 最大轉速 | 1,700-12,200 rpm |
| 扭矩 | TKN: 170-130,000 Nm |
| API 610 大補償量 | |

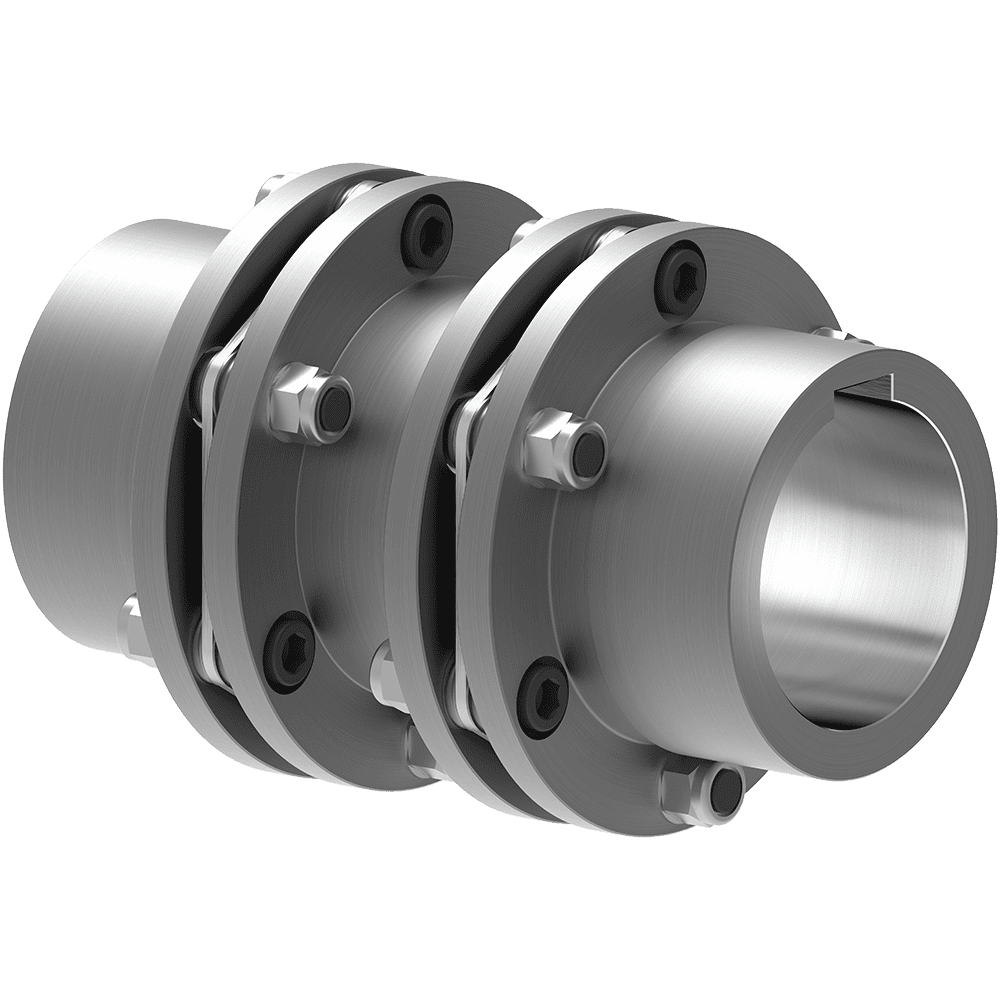

TND HDH
TYPE
由兩個標準輪轂 H 和一個標準長度或可定制長度的墊片 D 組成。透過高強度螺絲，將每組盤片分別連接到墊片和輪轂上，從而實現雙萬向接頭系統的功能。
| 最大孔徑 | 32-215 mm |
| 最大外徑 | 70.5-510 mm |
| 輪穀中心距 | 60-350 mm |
| 總長度 | 139-830 mm |
| 最大轉速 | 1,700-12,200 rpm |
| 扭矩 | TKN: 170-130,000 Nm |
| 短軸距 高剛性 | |

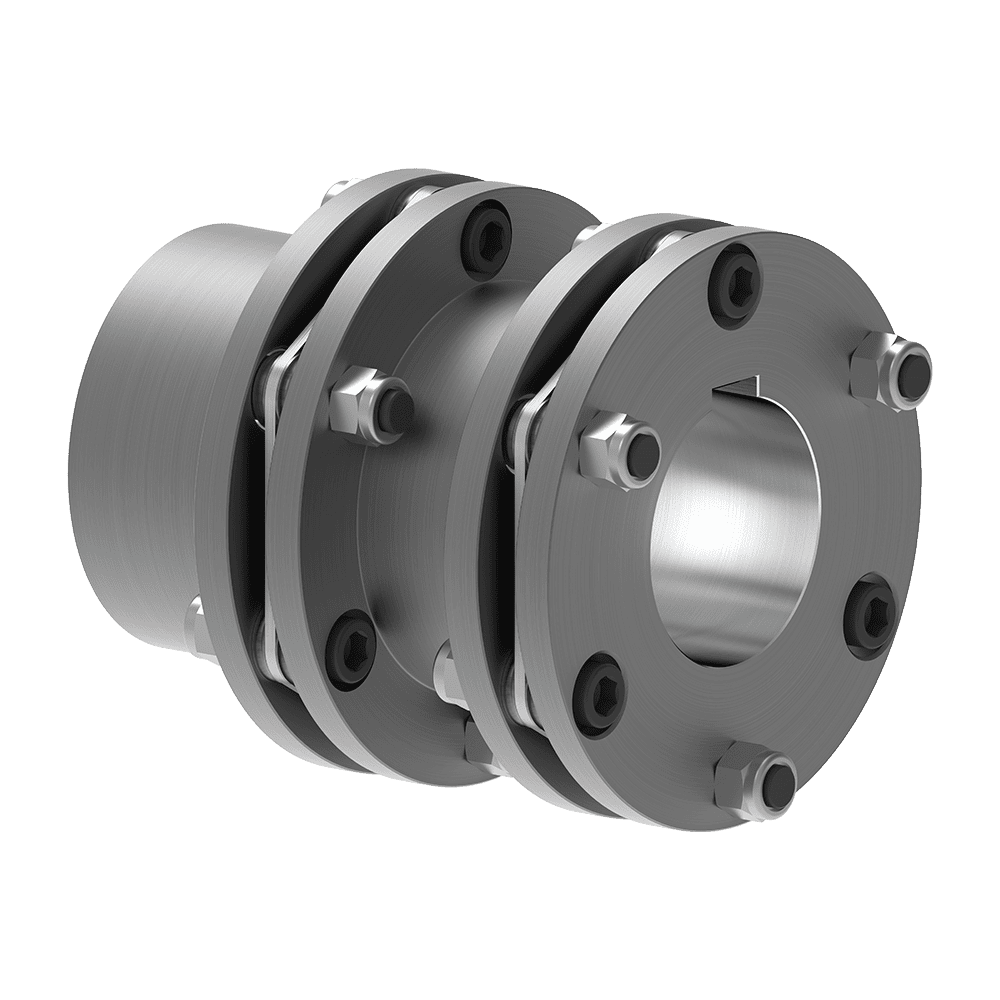

TND HDV
TYPE
由標準輪轂 H 和倒置輪轂 V 組成，兩者通過標準長度或可定制長度的墊片 D 連接。使用高強度螺絲，將每組盤片分別連接到墊片和輪轂上，從而實現雙萬向接頭系統的功能。
| 最大孔徑 | 32-175 mm |
| 最大外徑 | 70.5-345 mm |
| 輪穀中心距 | 60-300 mm |
| 總長度 | 105-526 mm |
| 最大轉速 | 2,500-12,200 rpm |
| 扭矩 | TKN: 170-44,000 Nm |
| 短軸距 高剛性 | |

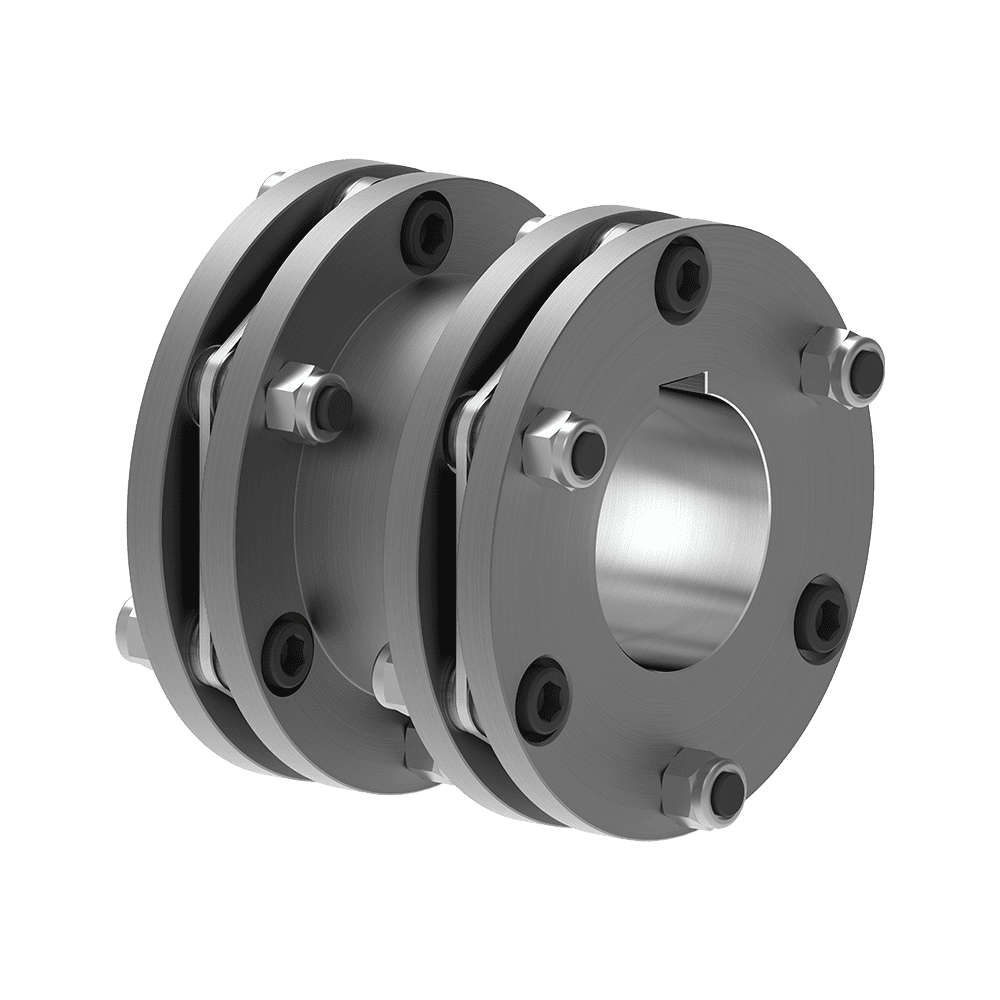

TND VDV
TYPE
由兩個倒置的 V 型輪轂組成，並通過標準長度的間隔件 D 連接。使用高強度螺絲，將每個盤片組分別連接到間隔件和輪轂上，從而實現雙萬向接頭系統的功能。
| 最大孔徑 | 25-120 mm |
| 最大外徑 | 70.5-345 mm |
| 輪穀中心距 | 60-300 mm |
| 總長度 | 70-352 mm |
| 最大轉速 | 2,500-12,200rpm |
| 扭矩 | TKN: 170-44,000 Nm |
| 短軸距 高剛性 | |

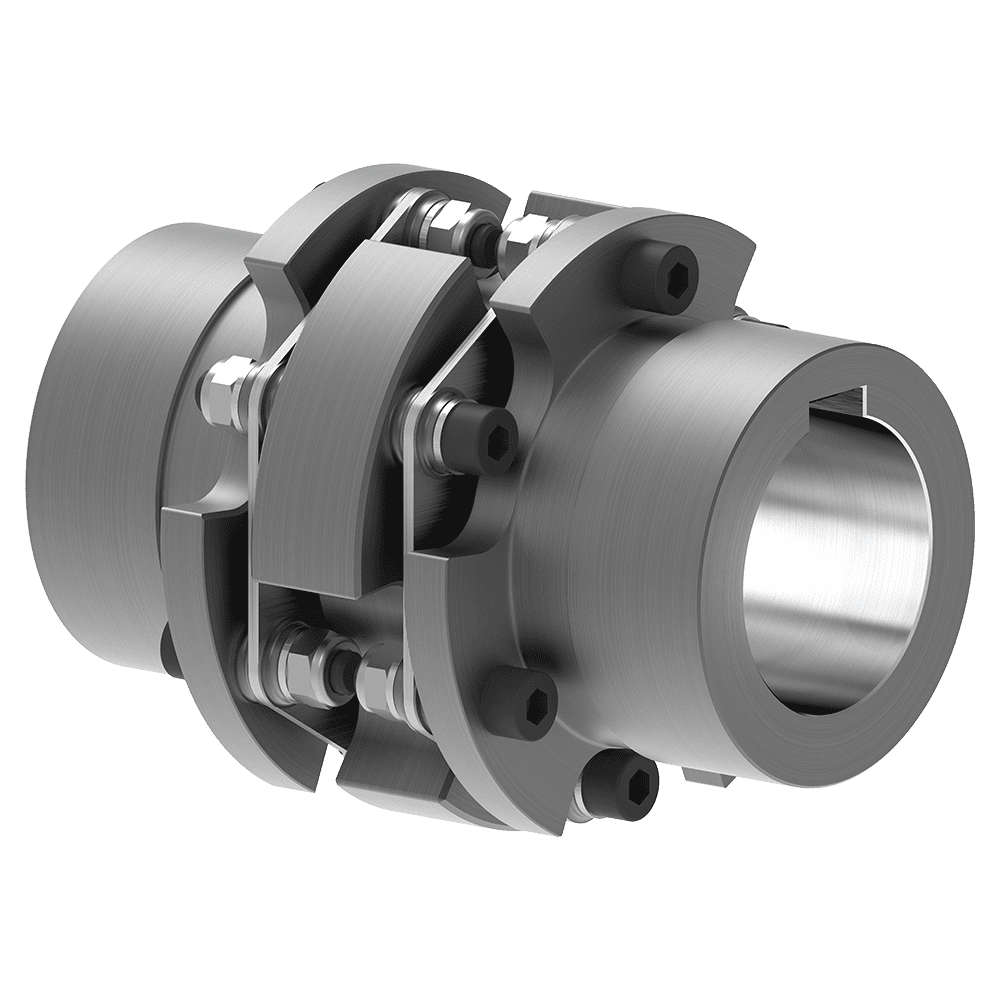

TND OCO
TYPE
由兩個帶開口法蘭 O 的標準輪轂和一個可徑向安裝和拆卸的緊湊型墊片 C 組成。透過高強度螺絲，將每個盤片組分別連接到墊片和輪轂上，從而實現雙萬向接頭系統的功能。
| 最大孔徑 | 32-65 mm |
| 最大外徑 | 70.5-140.5 mm |
| 輪穀中心距 | 31.2-55 mm |
| 總長度 | 110-175 mm |
| 最大轉速 | 4,600-8,400 rpm |
| 扭矩 | TKN: 170-1750 Nm |
| 短軸距 高剛性 | |

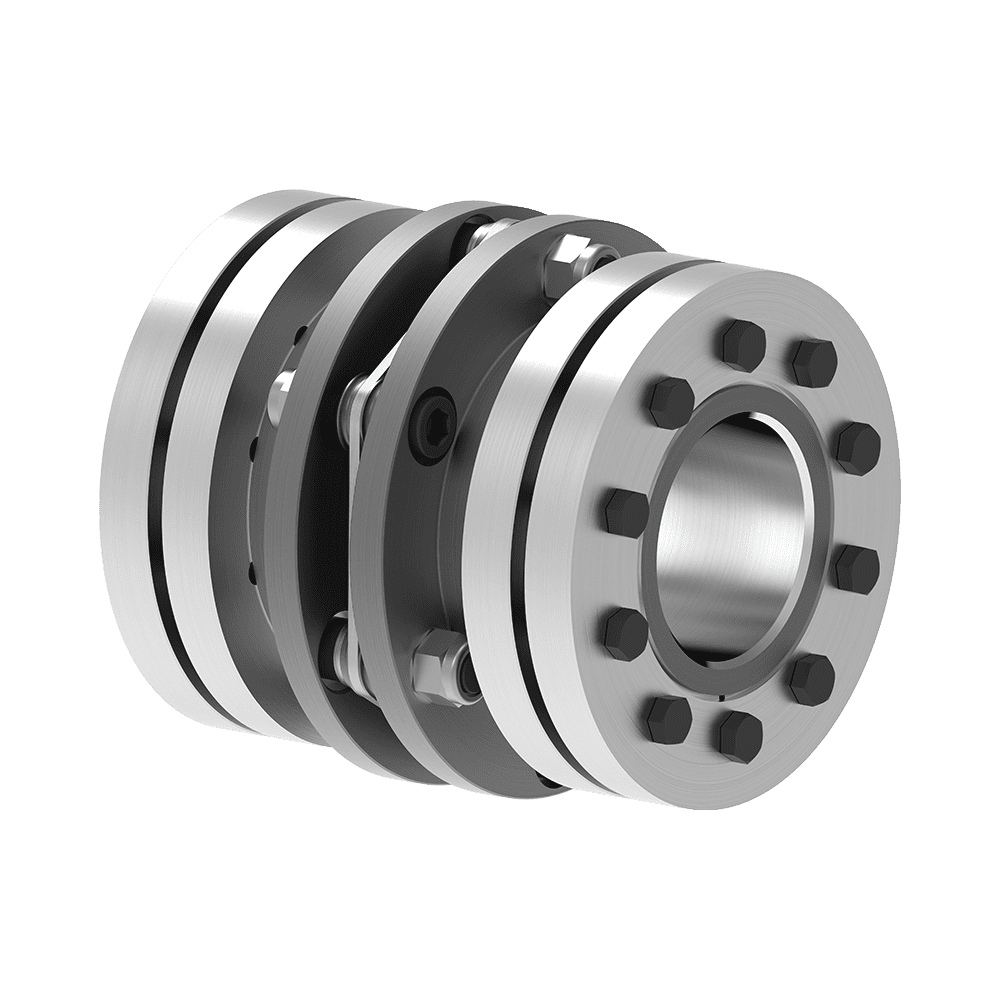

TND XSX
TYPE
由兩個輪轂 X 和一組盤組 S 組成，輪轂 X 可安裝 RINGFEDER ® RfN 4061 系列熱縮盤，盤組 S 透過高強度螺絲交替連接到輪轂上。
| 最大孔徑 | 38-160 mm |
| 最大外徑 | 116-345 mm |
| 輪穀中心距 | 10.5-32.5 mm |
| 總長度 | 120.5-432.5 mm |
| 最大轉速 | 2,100-3,600 rpm |
| 扭矩 | TKN: 750-44,000 Nm |
| 短軸距 高剛性 | |

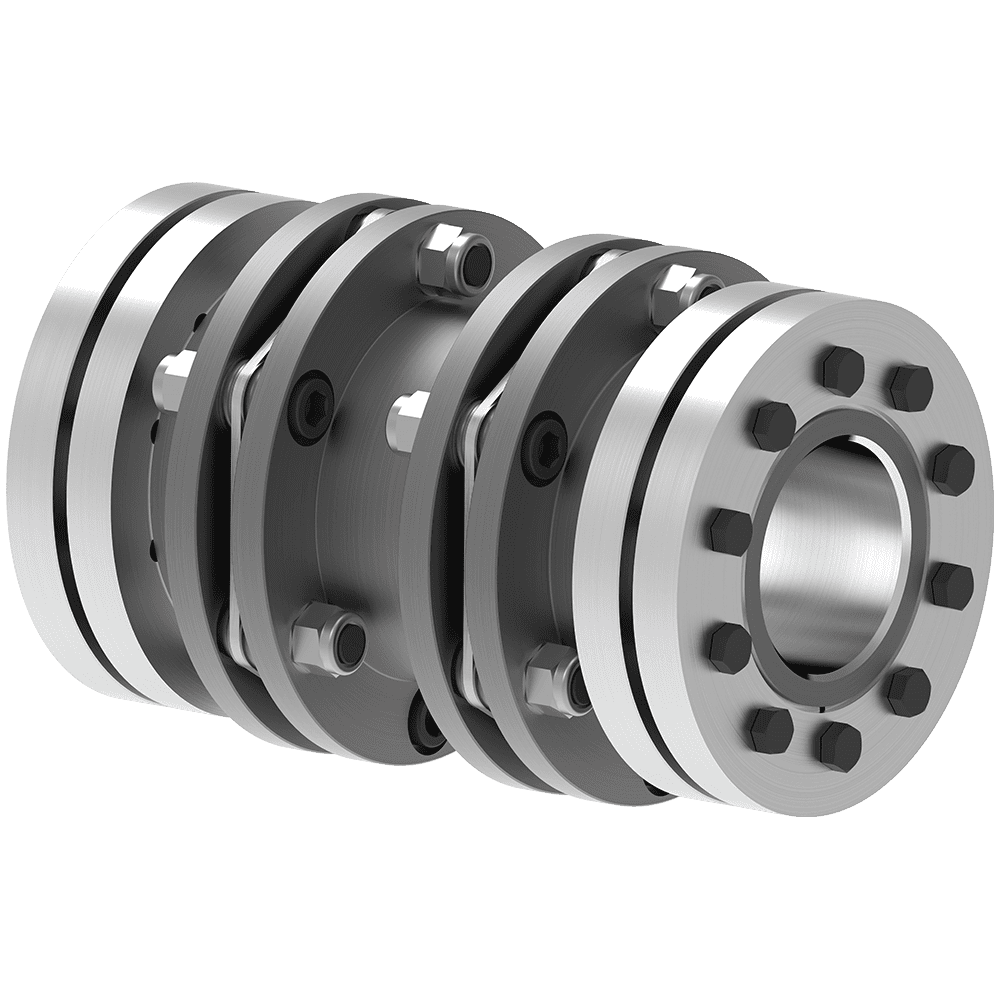

TND XDX
TYPE
由兩個輪轂 X 和一個標準長度或可自訂長度的墊片 D 組成。輪圈 X 可安裝 RINGFEDER® RfN 4061 系列熱縮盤。透過高強度螺絲，將每個熱縮盤組分別連接到墊片和輪轂上，從而實現雙萬向接頭系統的功能。
| 最大孔徑 | 38-160 mm |
| 最大外徑 | 116-345 mm |
| 輪穀中心距 | 100-300 mm |
| 總長度 | 210-700 mm |
| 最大轉速 | 2,100-3,600 rpm |
| 扭矩 | TKN: 750-44,000 Nm |
| 短軸距 高剛性 | |

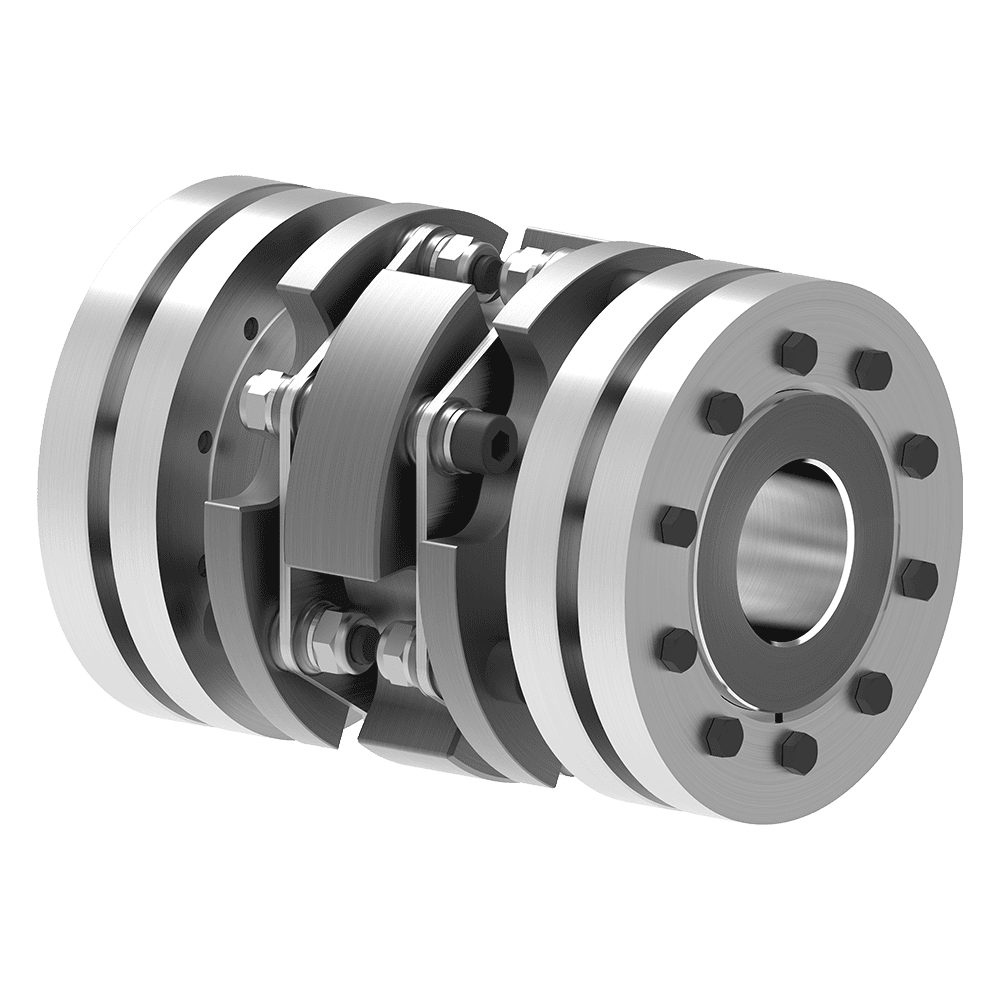

TND QCQ
TYPE
由兩個帶開口法蘭 Q 的輪轂組成，可安裝 RINGFEDER® RfN 4061 系列熱縮盤和一個可徑向安裝和拆卸的緊湊型墊片 C。透過高強度螺絲，將每組熱縮盤分別連接到墊片和輪轂上，從而實現雙萬向接頭系統的功能。
| 最大孔徑 | 38-70 mm |
| 最大外徑 | 116-145 mm |
| 輪穀中心距 | 46.5-55 mm |
| 總長度 | 156.5-175 mm |
| 最大轉速 | 3,600 rpm |
| 扭矩 | TKN: 750-1,750 Nm |
| 無鍵槽 強力鎖固 | |
行業應用實例 (Industry Applications)
離心泵與流體機械
符合 API 610 標準。全鋼結構耐高溫、耐腐蝕，且中間管設計允許更換鋼片組時無需移動馬達。

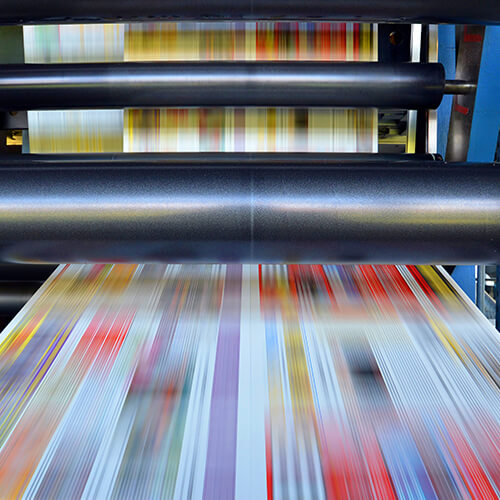

造紙與印刷機械
零背隙傳動確保多色印刷的精準套色。高扭矩剛性讓滾筒同步率達到極致，防止圖像重影。
通風與冷卻水塔
支援超長跨距連接。複合材料管或鋼管中間軸，能承受戶外潮濕環境而不鏽蝕，免維護。
動力測試台
高轉速下仍保持優異的動平衡 (G 2.5)。高扭矩剛性確保測試數據精準無誤，適用於馬達與引擎測試。
