RINGFEDER 波紋管聯軸器
聯軸器介紹
German Precision
剛性與柔性的完美平衡
剛性與柔性的完美平衡

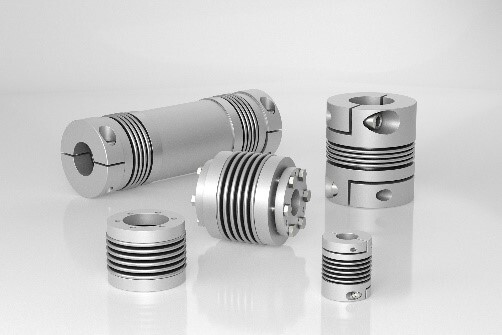

Ringfeder GWB 金屬波紋管聯軸器
Ringfeder® GWB 金屬波紋管聯軸器解決了機械傳動中的兩難：既要像剛性軸一樣精準傳遞角度，又要能像彈簧一樣吸收安裝誤差。是伺服馬達與滾珠螺桿之間的最佳連接元件。
零誤差的角向傳輸
GWB 系列的不鏽鋼波紋管具備極高的抗扭剛性 (Torsional Stiffness)，確保馬達端的微小轉動 100% 傳遞至負載端，無彈性遲滯，有效提升伺服系統的動態響應速度。
Zero
Backlash (無背隙)
全方位偏差補償
利用波紋管獨特的幾何彈性，同時吸收多種安裝誤差。
- ✓ 角向偏差 (Angular)
- ✓ 徑向偏差 (Radial)
- ✓ 軸向偏差 (Axial)
耐惡劣環境
全金屬結構，無橡膠老化問題。
300°C
Max Temperature
產品系列規格詳情

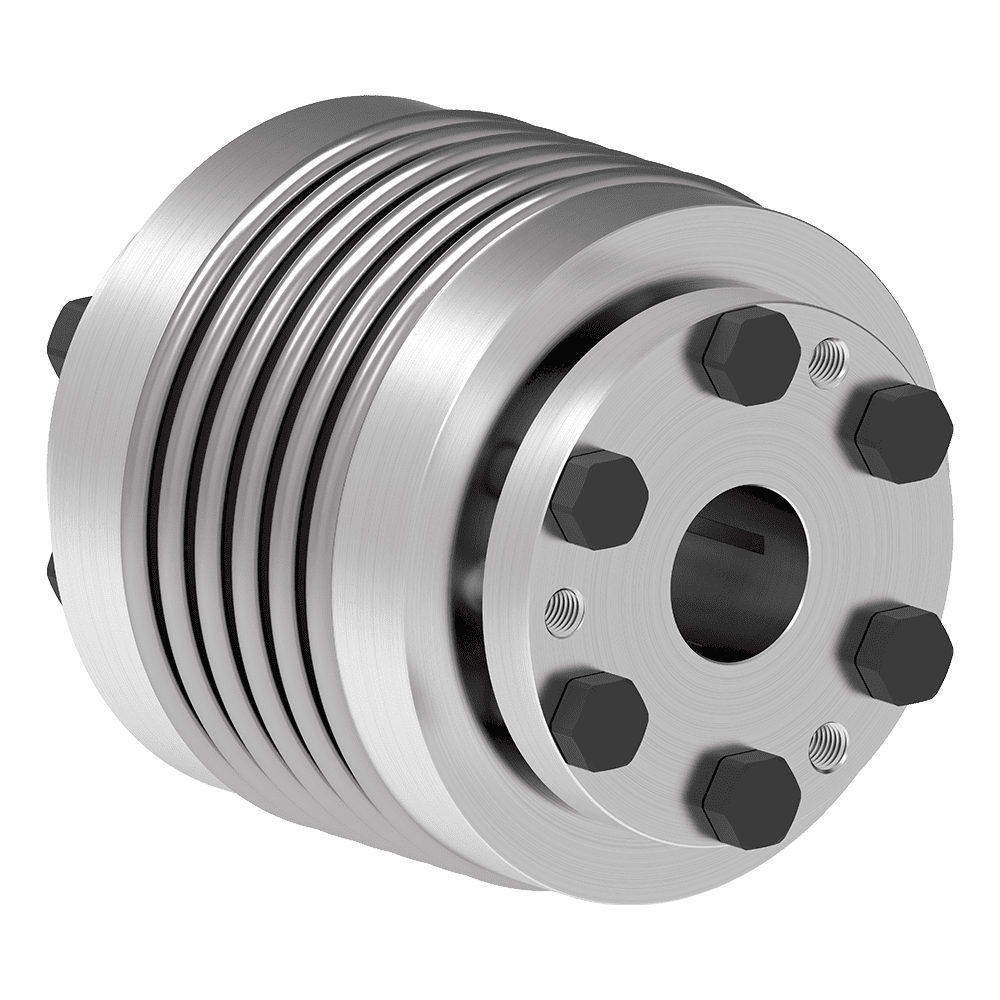

GWB AK
SERIES
SERIES
採用錐形夾緊襯套的類型，也適用於較高扭力值。
| 孔徑 | 9-90 mm |
| 外徑 | 55-230 mm |
| 總長度 | 52-199 mm |
| 最大轉速 | 2,800-11,000/min |
| 扭矩 | 36-5,000 Nm |
| 高扭矩 重載首選 | |

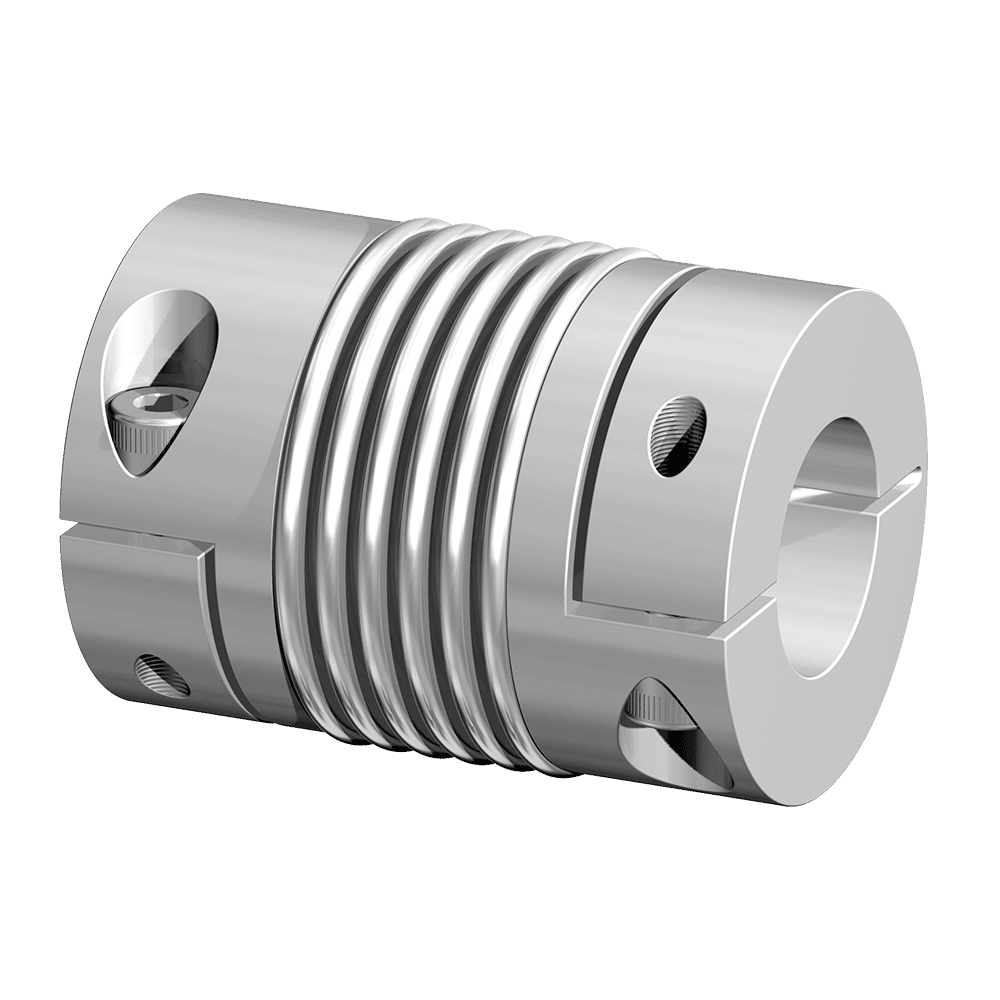

GWb AKD
SERIES
SERIES
通用型夾緊輪轂，具有極佳的錯位補償性能
| 孔徑 | 8-75 mm |
| 外徑 | 45-132 mm |
| 總長度 | 71-140 mm |
| 最大轉速 | 5,000-12,700/min |
| 扭矩 | 18-800 Nm |
| 低慣量 快速安裝 | |

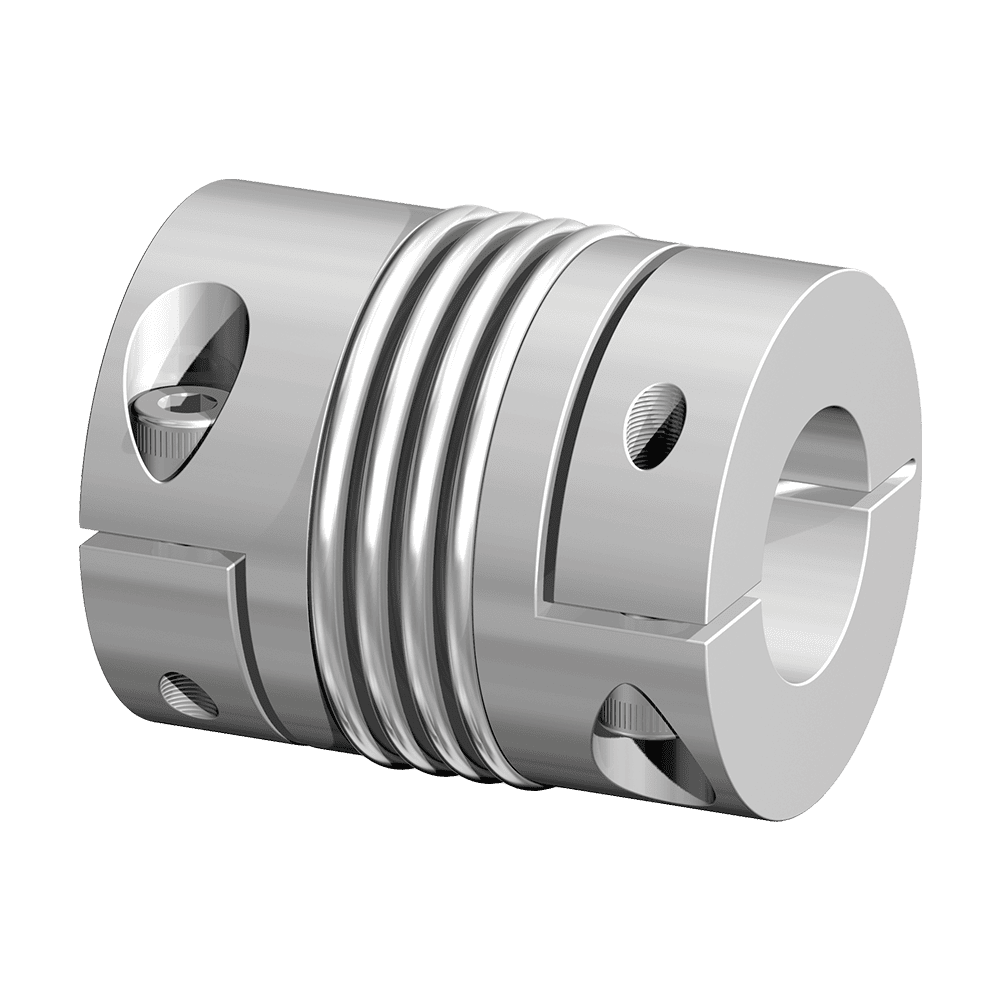

GWB AKN
SERIES
結構緊湊、縮短型，附夾緊輪轂和增強型扭轉剛度
| 孔徑 | 8-64 mm |
| 外徑 | 45-119 mm |
| 總長度 | 63-111 mm |
| 最大轉速 | 4,900-12,700 1/min |
| 扭矩 | 18-600 Nm |
| 極小體積 高轉速 | |

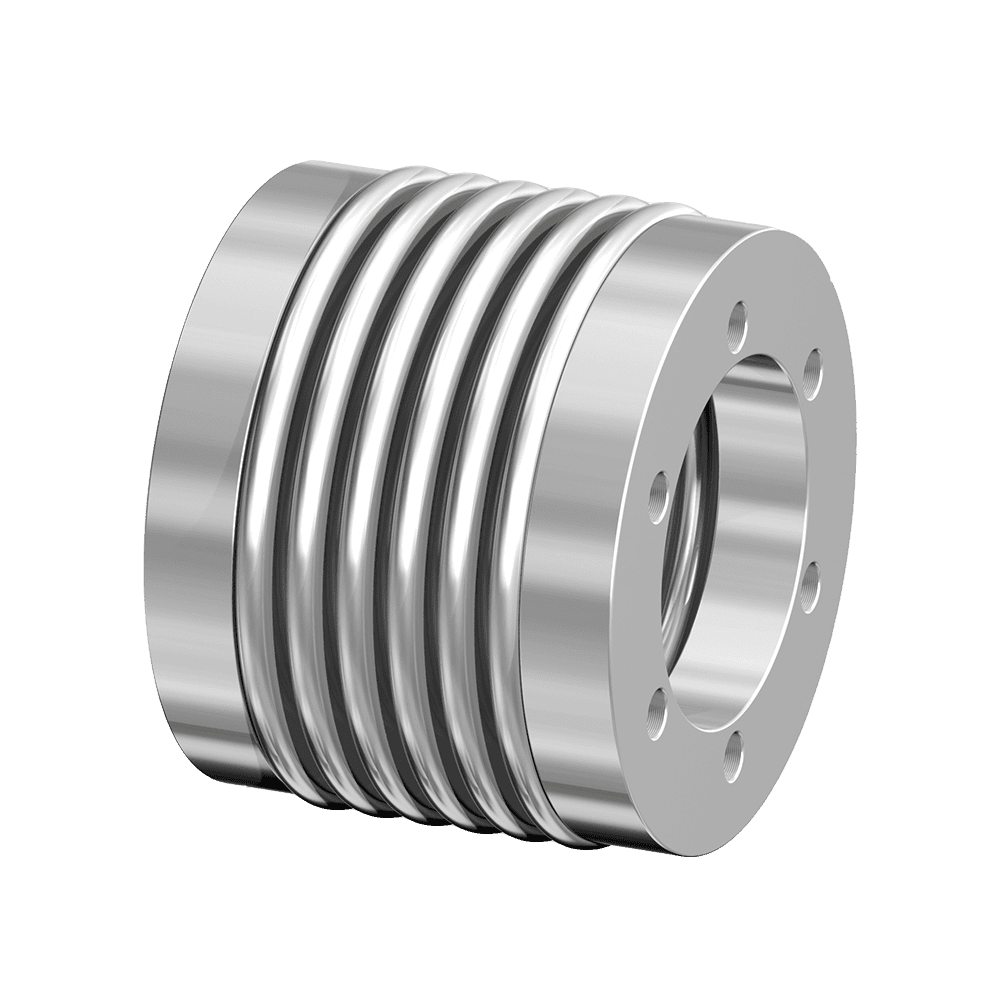

GWb CKN
SERIES
採用法蘭安裝方式，可實現多種連接和配件選項
| 孔徑 | 22-145 mm |
| 外徑 | 46-230 mm |
| 總長度 | 36-143 mm |
| 最大轉速 | 3,000-13,900/min |
| 扭矩 | 22-5,000 Nm |
| 低慣量 快速安裝 | |

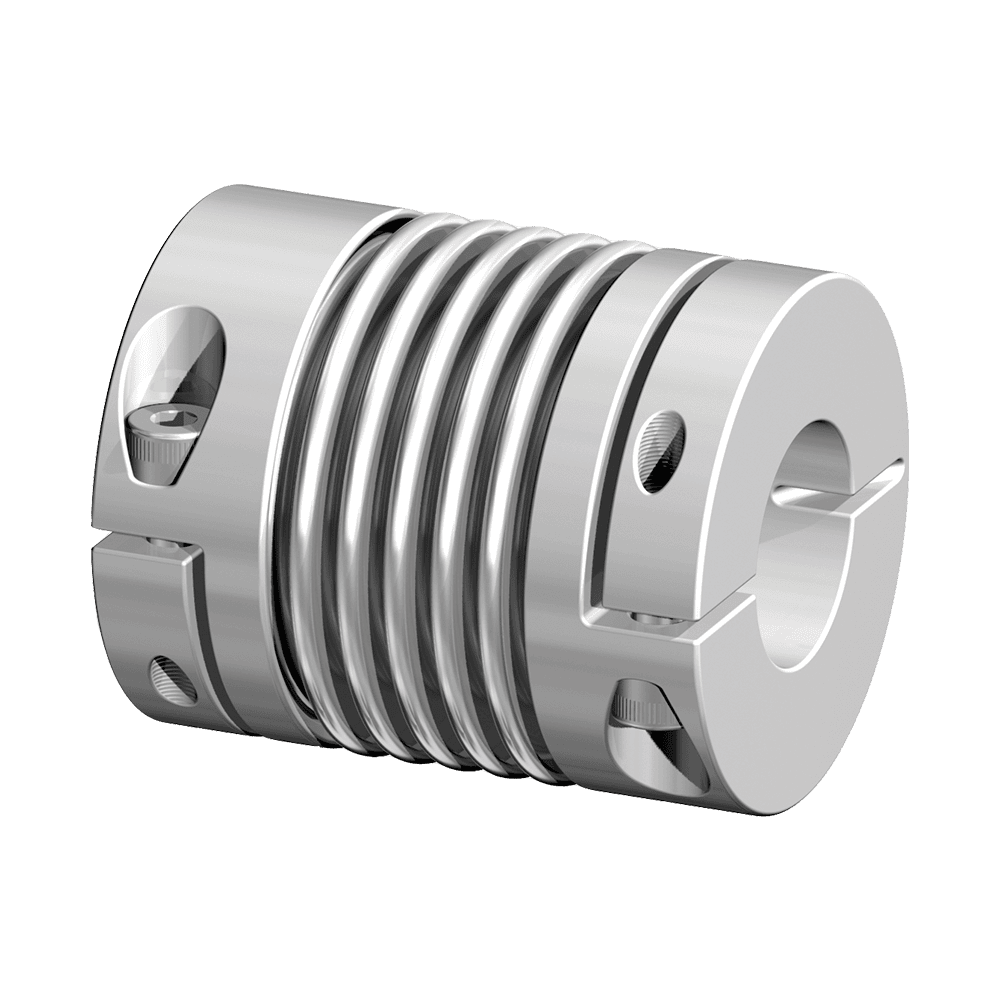

GWb DKN
SERIES
高度緊湊的微型型號，帶有夾緊輪轂，適用於大多數狹小空間條件。
| 孔徑 | 3-24 mm |
| 外徑 | 16-40 mm |
| 總長度 | 21-57 mm |
| 最大轉速 | 15,000 1/min |
| 扭矩 | 0.5-12 Nm |
| 低慣量 快速安裝 | |

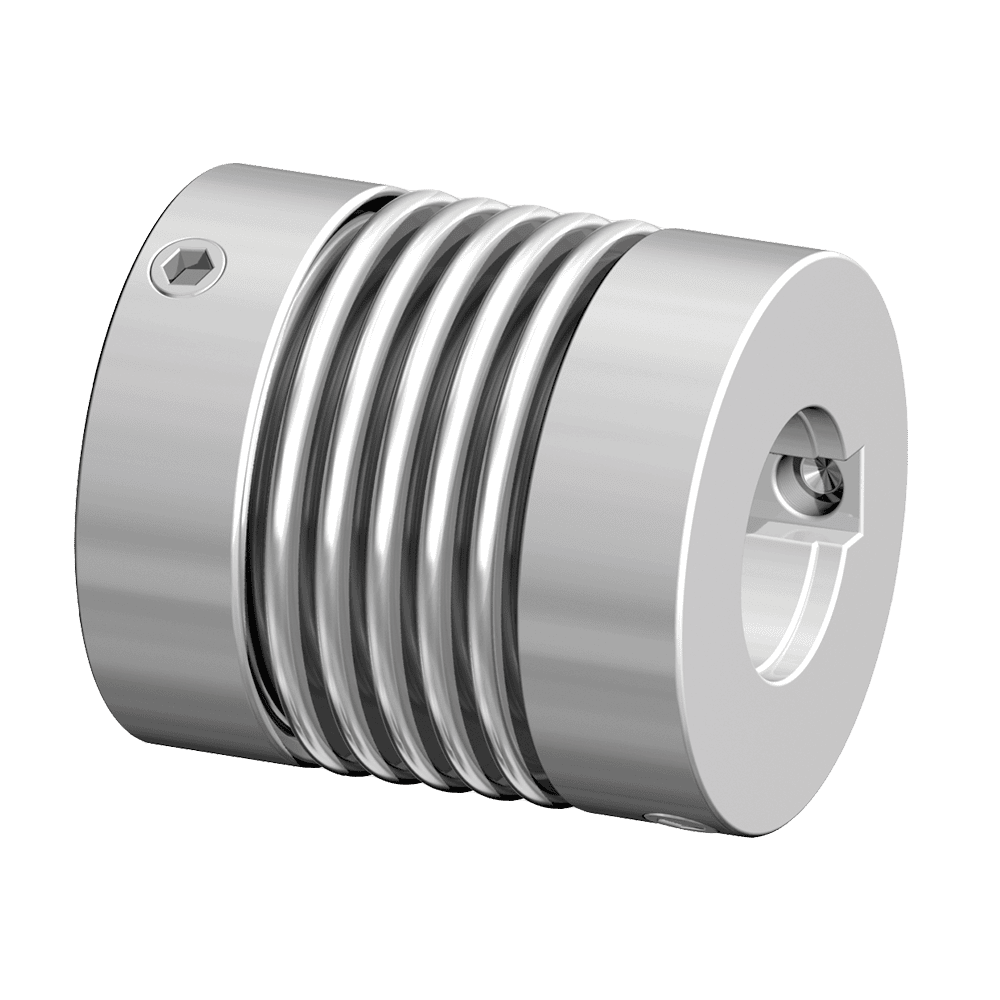

GWb EKN
SERIES
高度緊湊的微型型，透過徑向緊定螺絲連接軸
| 孔徑 | 3-28 mm |
| 外徑 | 16-40 mm |
| 總長度 | 20-54 mm |
| 最大轉速 | 15,000/min |
| 扭矩 | 0.5-12 Nm |
| 低慣量 快速安裝 | |

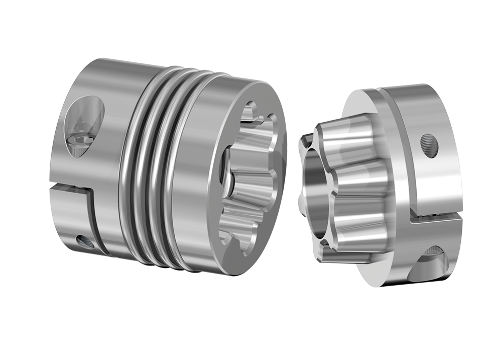

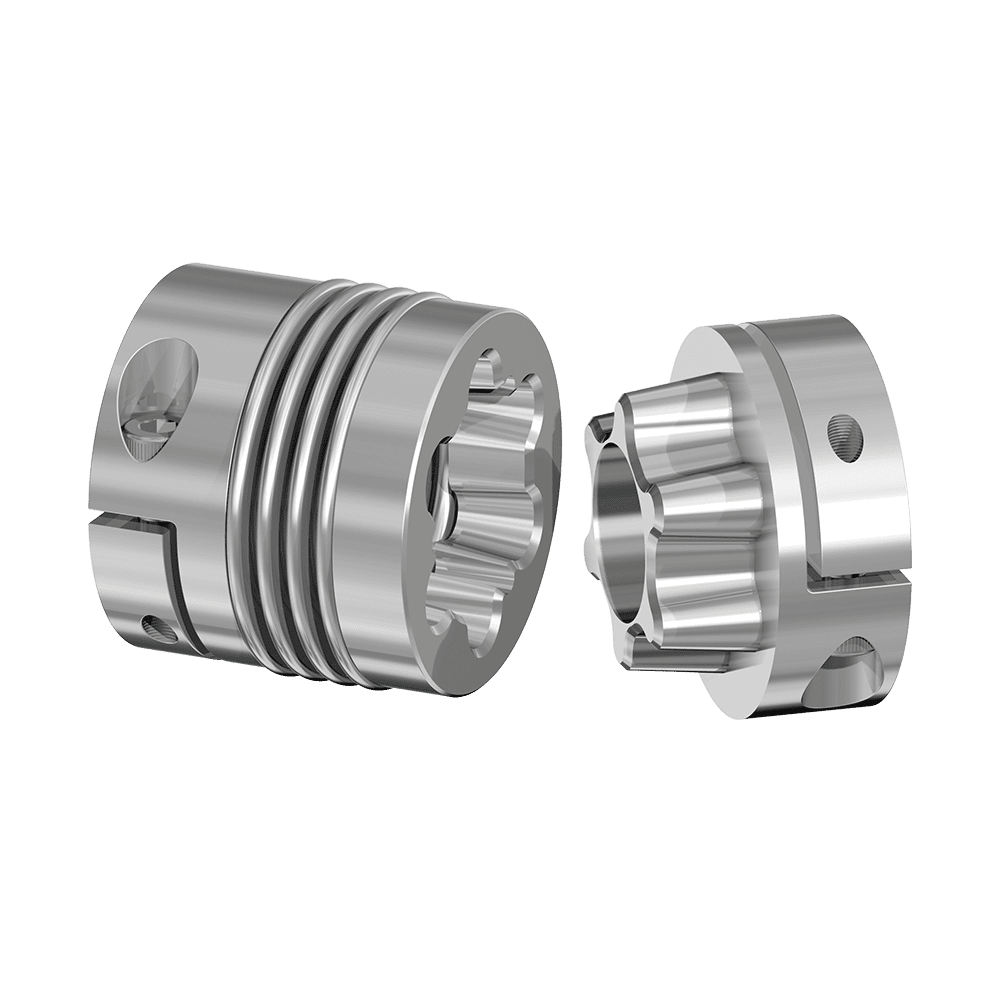

GWb PKA
SERIES
軸向可插拔式，搭配高強度夾緊輪轂，高性能密度
| 孔徑 | 3-64 mm |
| 外徑 | 16-119 mm |
| 總長度 | 26-145 mm |
| 最大轉速 | 4,900-15,000/min |
| 扭矩 | 0.5-600 Nm |
| 低慣量 快速安裝 | |

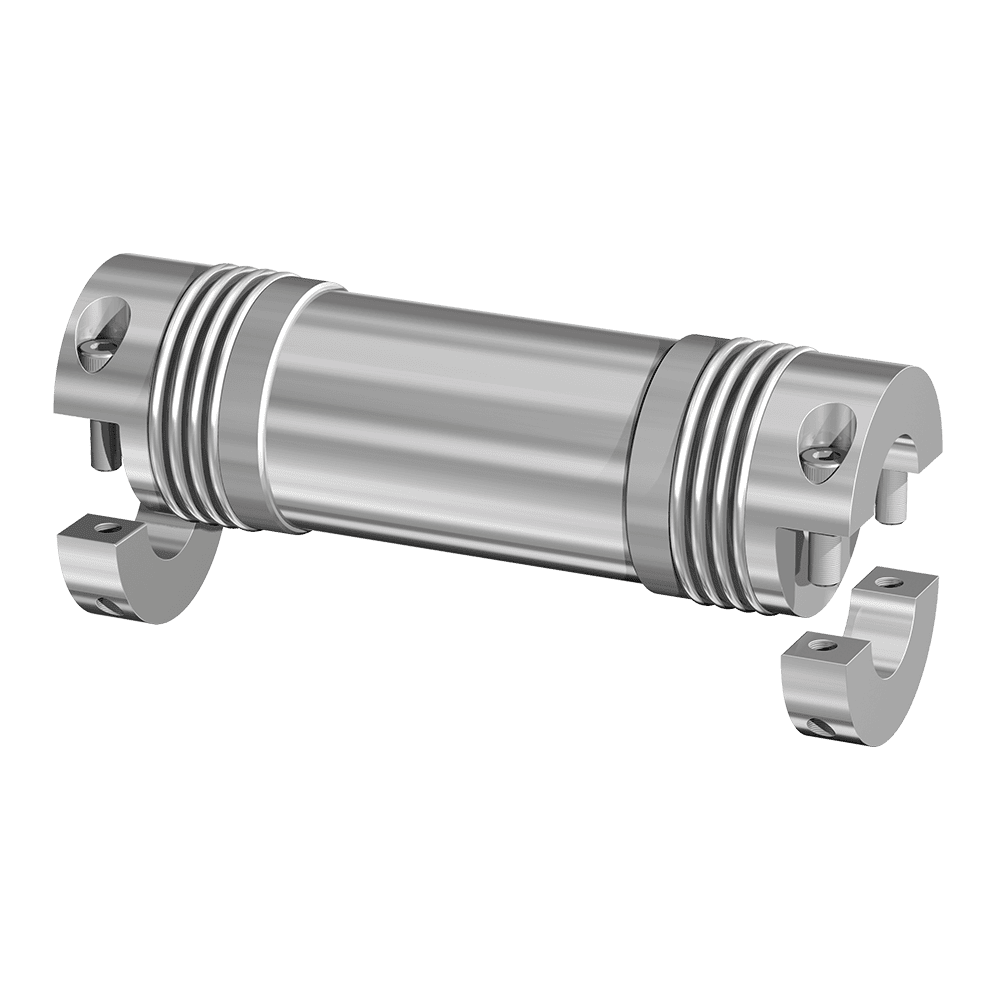

GWB Z5106
SERIES
帶有夾緊輪轂的分離式設計，以及適用於較大軸距的直線軸
| 孔徑 | 8-62 mm |
| 外徑 | 45-119 mm |
| 總長度 | 53-90 mm |
| 最大轉速 | 134-3,000 mm |
| 扭矩 | 22-600 Nm |
| 短軸距 模組化 | |
行業應用實例 (Industry Applications)
工具機
GWB 的高剛性確保主軸與滾珠螺桿的完美同步，在高動態切削下維持極致加工精度與表面光潔度。

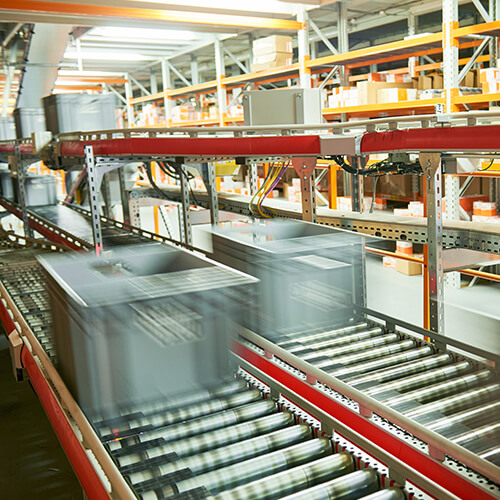

高速包裝機械
承受高頻率的啟停循環。其優異的抗疲勞壽命，是高速自動化產線伺服驅動系統的可靠選擇。

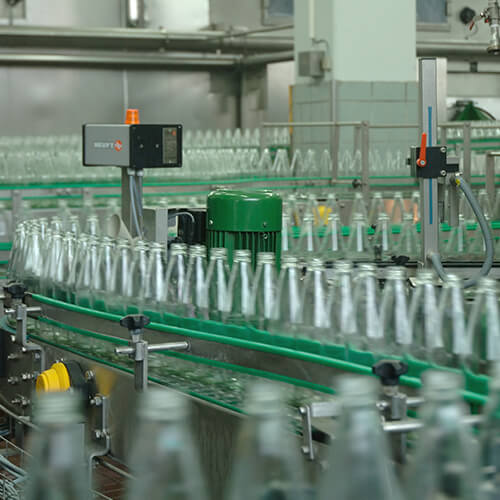

食品與飲料
醫療與化工設備
全不鏽鋼結構設計，耐腐蝕、耐高溫，非常適合應用於無塵室或有嚴格無菌要求的醫療環境中。
