產品資訊
New Way
NEW WAY 空氣軸承
- 特點
- 無摩擦、無磨耗、低噪音、低耗氣量
- 提供穩定氣浮高度
- 多種形狀與結構：圓型、方型、VPL、平板、弧形、管型等
空氣軸承產品分類
1. 平面空氣軸承

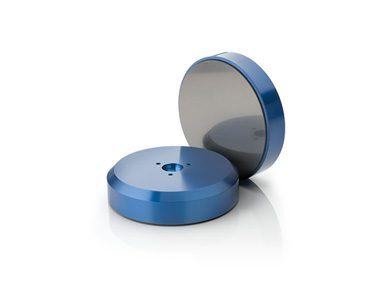

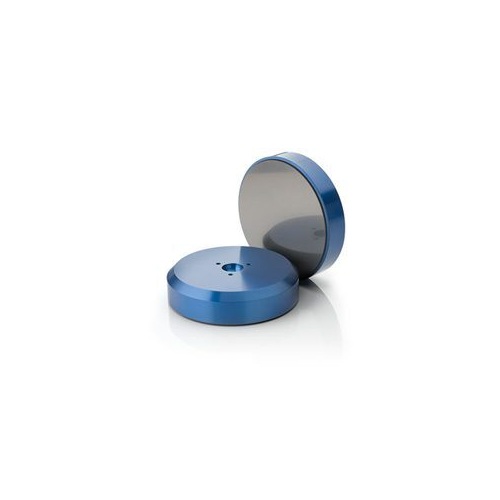

- Flat Round（圓形）
- Flat Rectangular（方形）
→ 提供各式尺寸、負載與氣流量規格（適用於高精密應用）

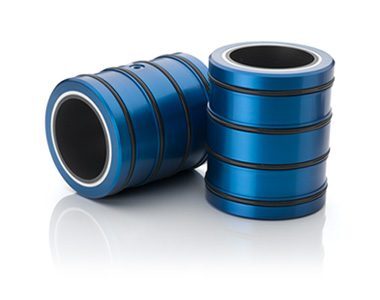

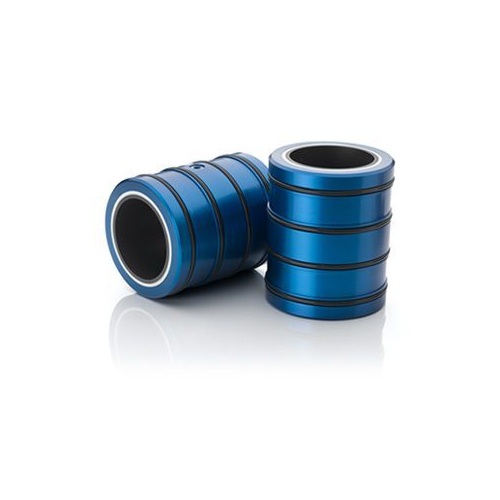

2. 空氣套管 (Air Bushings)
- 適用公制鋼軸
- 支援線性與旋轉運動
- 常用於：定位平台、旋轉桌、摩擦測試裝置等
3. 中空止推襯套 (Thrust Bushings)
- 可提供軸向與徑向支撐力
- 適用於高精度轉盤支撐
氣浮滑台與線性滑軌
氣浮滑台類型
- 端點支撐滑台 (End-Supported)

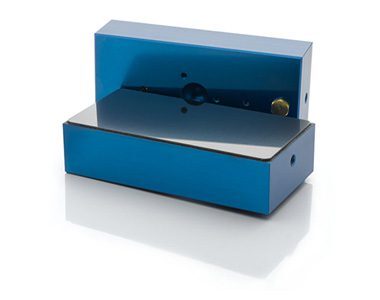

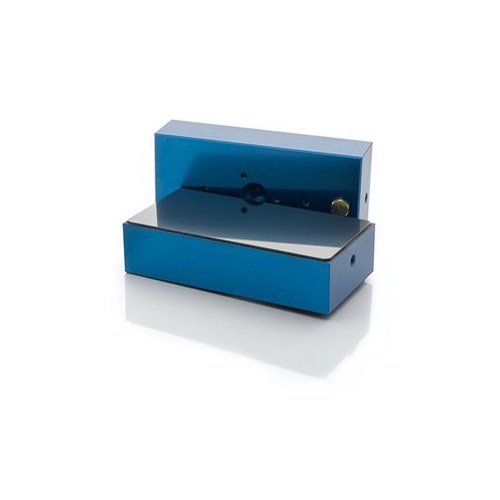

- 鳩尾槽滑台 (Dovetail)
- BOXWAY 滑台：高負載高精度
- VPL 系列：彈性模組安裝

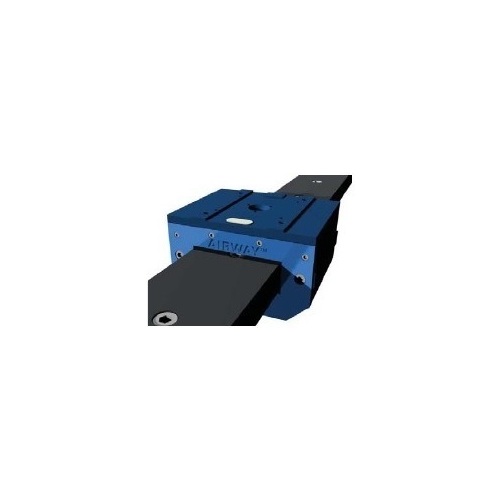

- AirWay LMG 系列：與傳統線性滑軌安裝方式相似
玻璃基板應用專用滑軌
適用場景
- 液晶顯示器、太陽能玻璃基板檢測與搬運
特點
- 超低氣耗次微米多孔材質
- 穩定氣浮高度、無刮傷無震動
- 高精度安裝底座（鳩尾設計）
氣浮平台比較(T/H/Precision系列)
| 項目 | T 系列 | H 系列 | Precision |
|---|---|---|---|
| 氣浮高度 | 80 µm | 30 µm | 25 µm |
| 控制精度 | ±25 µm | ±15 µm/td> | ±5 µm |
| 空氣剛性 | 0.04 N/µm | 0.10 N/µm | 0.23 N/µm |
| 穩定性 | ±5 µm | ±5 µm | ±1 µm |
| 長度 | 500–1250mm | 同左 | 250mm |
| 平面度 | 0.025mm | 同左 | 0.002mm |
配件與應用
- 球形螺絲、C型環、圓弧/方形配件
- 組裝應用圖示、跨越安裝設計（例如 100mm 跨距）

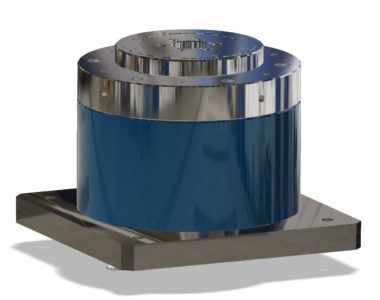

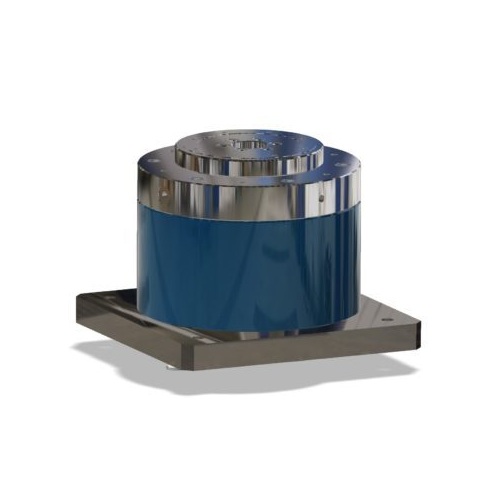

Air Spindles（伺服驅動旋轉軸承）
- 尺寸範圍：55mm ~ 500mm
- 精度：誤差 0.1–0.6 μm
- 高轉速（最高至 21,739 RPM）
原廠 New Way 技術
- 採用次微米等級多孔材質，氣膜穩定性與省氣量優於傳統鑽孔式設計
- 產品應用於無塵室、精密加工、自動化設備等
影片 Video : NEW Way氣浮式空氣軸承-玻璃清洗塗佈方案動畫下載
