SMAC
SMAC 高速伺服圓形電動缸
主要優勢
- 伺服控制：內建回授，不需外部感測器或限位開關
- 三大控制模式可程式化：
- 力量模式：開迴路控制力量，持續監控位置
- 速度模式：設計用於「軟著陸」功能，低力高速移動
- 位置模式：支援絕對、相對與學習型位置控制
- 高精度與長壽命：
- 重複定位精度 ±2 Encoder Counts
- 運動壽命高達 1~2 億次循環
- 響應速度快：高達 30G~40G 加速度，5ms 響應時間
- 軟著陸功能：控制力量避免碰撞、損壞精密或易碎零件
- 直接驅動：無齒輪與減速機結構，零背隙
基本規格摘要
| 項目 | 數值 |
|---|---|
| 外徑 | 25mm / 35mm |
| 行程 | 10–250mm（依系列而異） |
| 最大加速度 | 30G–40G |
| 解析度 | 5 µm 或 5 nm（依編碼器） |
| 重複精度 | ±2 Encoder counts |
| 推力 | 最大 202 N / 最小約 1.5 N |
| 防護等級 | IP54（可選 IP65/IP67） |
| 操作溫度 | +5°C 到 +40°C |
系列介紹與應用差異

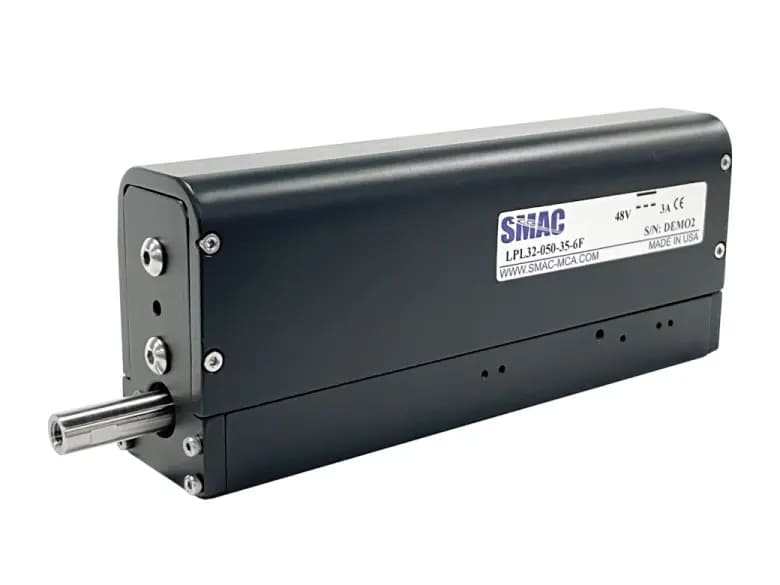

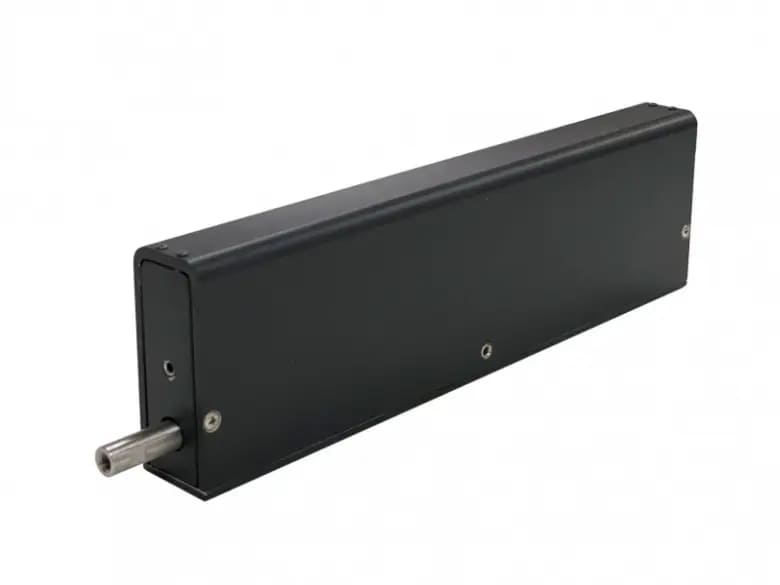

- 線性致動器系列

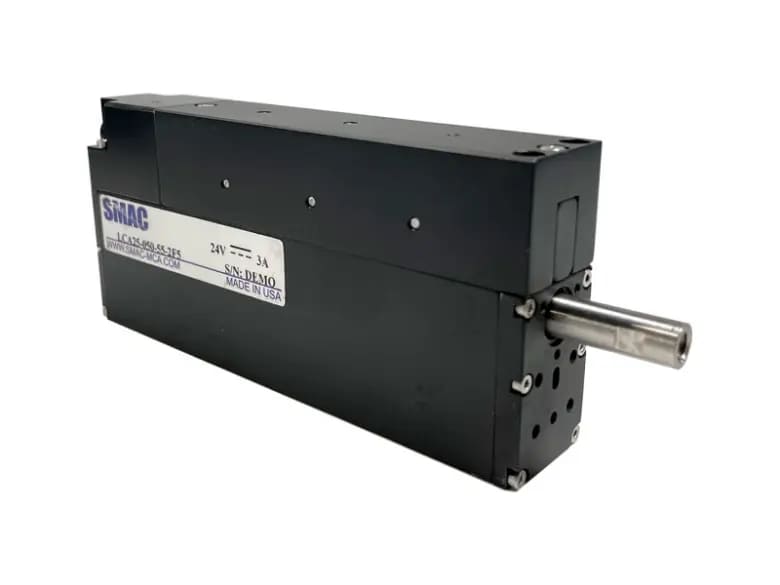

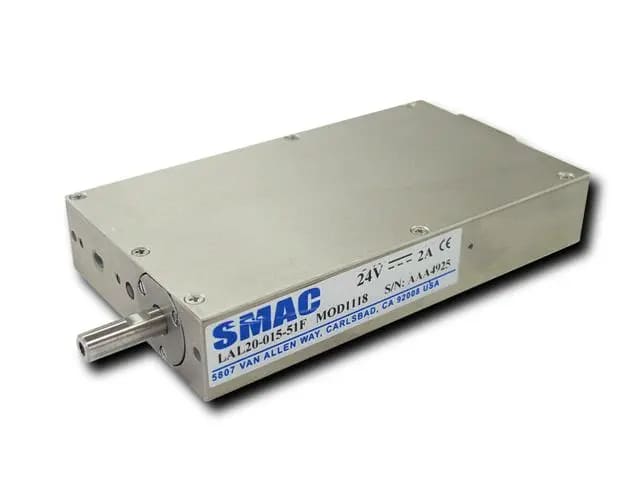

- LAL/LCA 系列：行程 10–250mm，最大出力 3.8–202 N
- 特色：具內建彈簧或真空通道

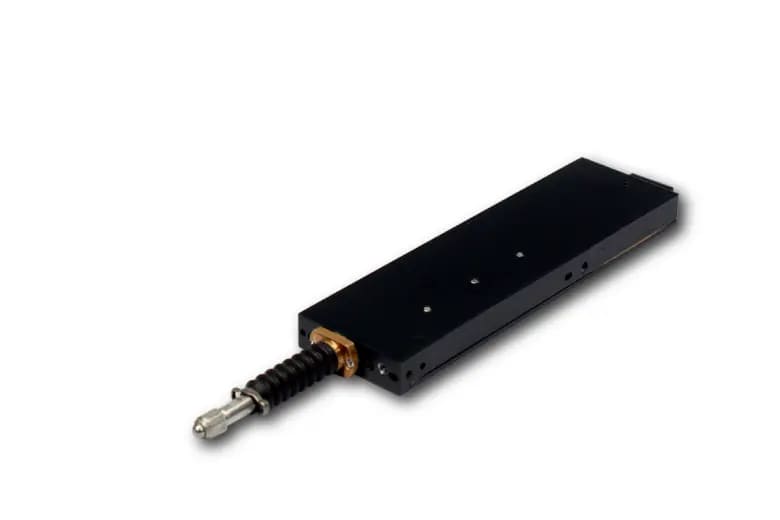

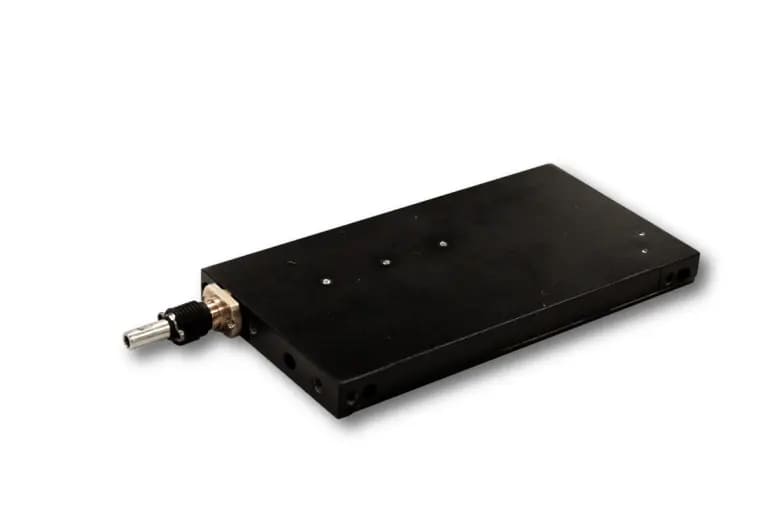

- 線性滑塊致動器系列（LAS/LCS）
- 同樣為線性運動但提供滑軌式結構，適合橫移定位
- 線性旋轉致動器（LAR/LCR）
- 同時提供推力與扭力輸出
- 最大扭矩達 4.5 Nm，支援直線與旋轉同動

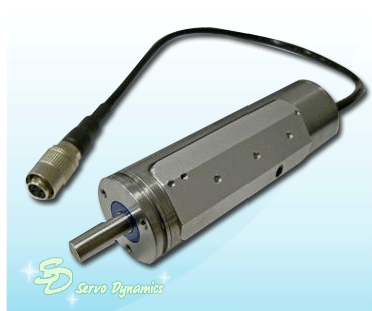

- 圓形電動缸（CA/CB）
- 行程較短（10–50mm），適用於窄小空間內的直驅應用
控制器與驅動器一覽
| 型號 | 說明 |
|---|---|
| LAA-5 | ±10V 單軸擴大器（±3A） |
| LAD-1 | 單軸智慧驅動器，步進輸入/伺服輸出 |
| LCC-10 | 單軸控制器（RS232 / CAN，內建擴大器） |
| LAC-1 | 單軸控制器（8 I/O） |
| LAC-25 | 雙軸控制器，可獨立或聯合運動（RS232） |

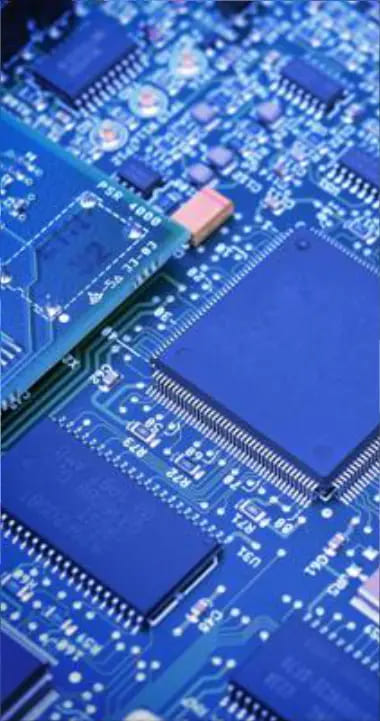

- 微接觸測量（如觸控面板、開關檢測）

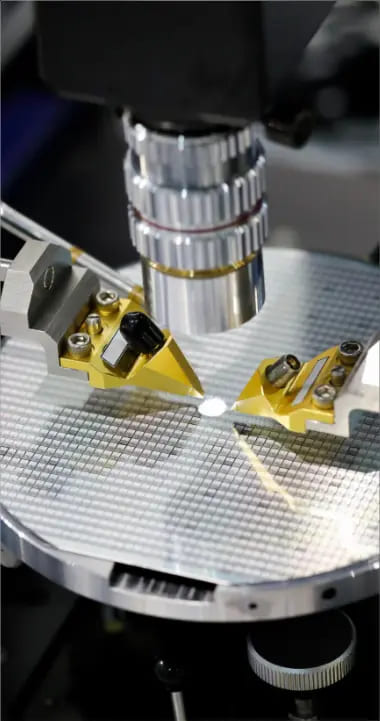

- 精密拾放與貼合（電子、IC晶片黏晶粒）
- 顯微鏡聚焦、鏡頭驅動
- 檢漏、張力控制、玻璃切割與刻劃

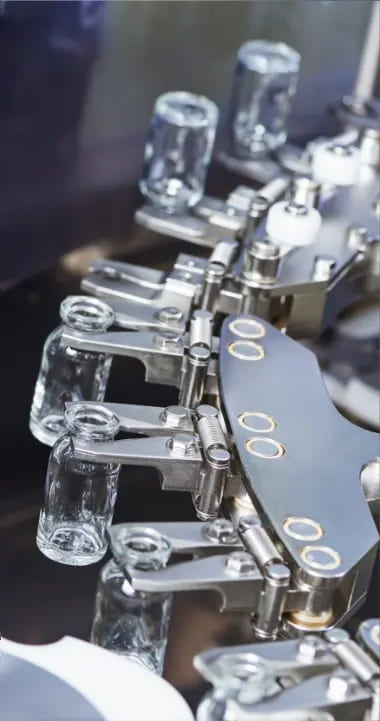

- 高速來回運動（每分鐘 1200 次）
- 半導體 / 醫療 / AOI / 自動化設備
