Roller Pinion System

超越傳統齒輪的傳動方案
SAIZIN CRP 滾輪齒排系列

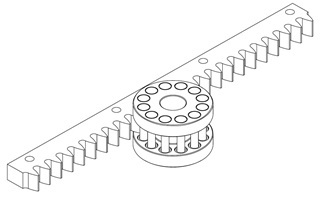

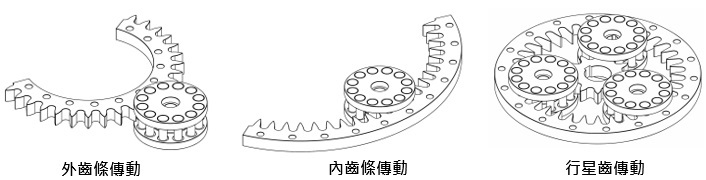

滾輪是由一定數量的滾子和滾輪架組裝而成，嚙合時滾子在齒條的齒面上滾動，極大地降低了嚙合時的摩擦，提高了嚙合精度，減少磨損；而齒條和齒圈的齒形是根據滾輪的滾動特性進行設計的，區別於通用齒條的漸開線形狀，能夠更好地和滾輪進行啮合。

真正的 Zero Backlash (零背隙)

傳統齒輪依賴齒面滑動接觸，必定存在間隙。CRP 系統採用預壓滾輪設計，兩個以上的滾輪同時與專利齒形保持緊密接觸，徹底消除了背隙。

  • 定位精度 ±0.03mm 重複定位精度更高達 ±0.005mm，媲美高階滾珠螺桿。
  • 低發塵：可應用於潔淨室（千級）
  • 多齒接觸、低摩擦：傳遞力大、效率高
  • 無需潤滑，外觀整潔
0
BACKLASH

Precision Redefined

高速、靜音、潔淨的完美平衡

滾動摩擦取代了滑動摩擦，不僅大幅降低了噪音與磨損，更實現了免潤滑運行。是無塵室與高速自動化產線的最佳解決方案。

高速低噪音： 支援最高 12m/s 運行速度，且噪音值低於 75dB，遠優於傳統齒排。

Max Speed 12 m/s

Noise Level (@5m/s) < 75 dB

Efficiency 99%


產品系列規格 (Specifications)

CRP Series

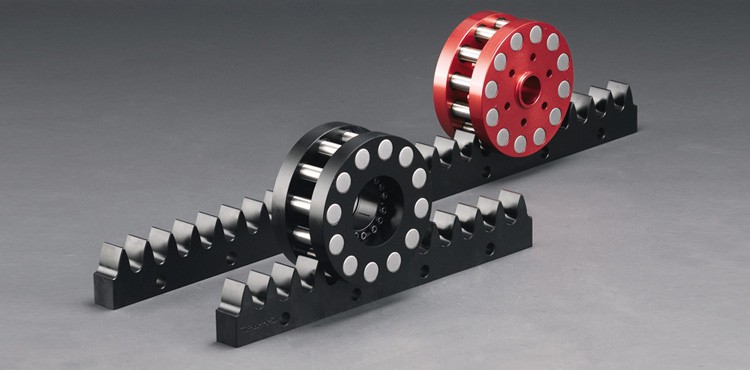

CRP Small Series



最大速度 6m/s(超過6m/s需客製)
壽命 1000hrs
滾輪瞬時扭矩 40N~3600N
齒條最大切向力 638N~10526N

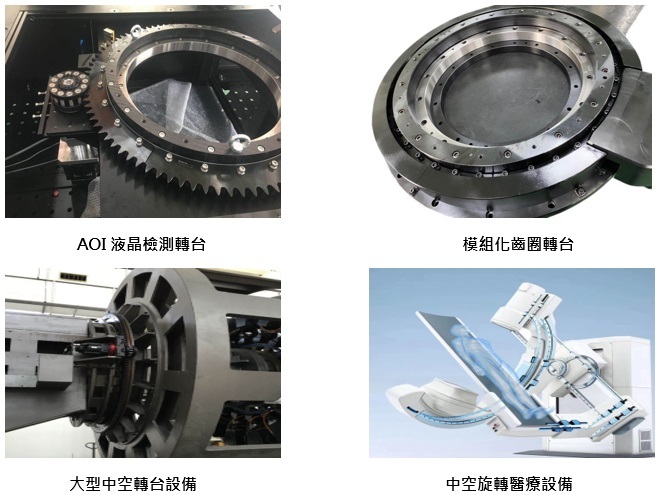

推薦應用領域 (Applications)

醫療與生技設備

利用其潔淨免潤滑特性，適用於手術機器人與檢測儀器。

半導體潔淨室

低發塵量特性，符合嚴格的半導體與面板製程需求。

雷射與玻璃切割

高平穩度的運動特性，確保切割邊緣平整無波紋。

精密龍門傳動

長行程無限拼接能力，是大型龍門機構的最佳選擇。
