RENISHAW (雷尼紹) 光學尺診斷工具及介面 ADT & E201
Renishaw 進階診斷工具總覽

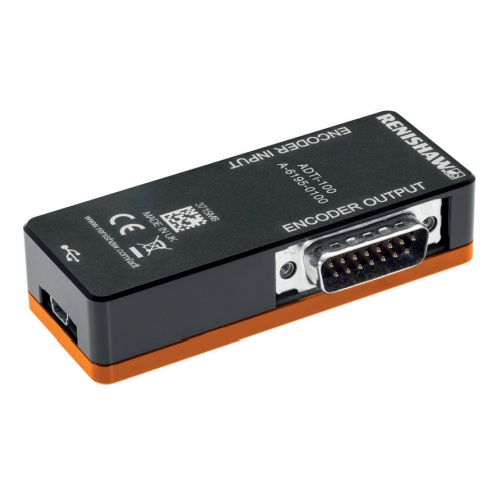

Renishaw 提供三款診斷工具，支援增量式與絕對式光學尺，用於安裝、校準與故障排除：ADTi-100（增量式專用）
- 支援：QUANTiC™、VIONiC™、ATOM DX™
- 搭配 ADT View 軟體顯示：
- 訊號強度與利薩如圖
- 訊號 vs. 軸位置圖
- 速度與數位讀數 (DRO)
- 功能：完整診斷、即時視覺化輸出、輔助精準安裝
ADTa-100（絕對式專用）
- 支援：RESOLUTE™、EVOLUTE™、FORTiS™
- 內建彩色 LED 訊號強度顯示
- 搭配 ADT View 軟體顯示：
- 訊號 vs. 軸位置圖
- DRO 與歸零功能（視協定而定）
- 功能：簡易安裝確認、無需電腦即能檢查讀頭狀態
ADTpro-100（通用型，預訂中）
- 支援：目前支援增量式光學尺，未來將支援絕對式
- 內建彩色觸控螢幕，免 PC 操作
- 配 ADT View 顯示訊號與校正資訊
- 適合無網路、無攝影機的高保密作業環境
產品對照表
| 工具型號 | 相容系列 | 是否獨立使用 | ADT View 支援 |
|---|---|---|---|
| ADTi-100 | QUANTiC™, VIONiC™, ATOM DX™ | 否 | V |
| ADTa-100 | RESOLUTE™, EVOLUTE™, FORTiS™ | V | V |
| ADTpro-100 | 增量式系列，目前預訂供應 | V | V（新版） |
E201 USB 編碼器介面
- 將線性或旋轉編碼器透過 USB 直接連接至 PC
- 無需外部電源，僅靠 USB 供電
- 三種型號：
- E201-9B：支援絕對式 BiSS-C（雙向）
E201-9Q：支援增量式
E201-9S：支援絕對式 SSI/BiSS-C（單向) - 適用於測試、實驗、評估與系統整合
