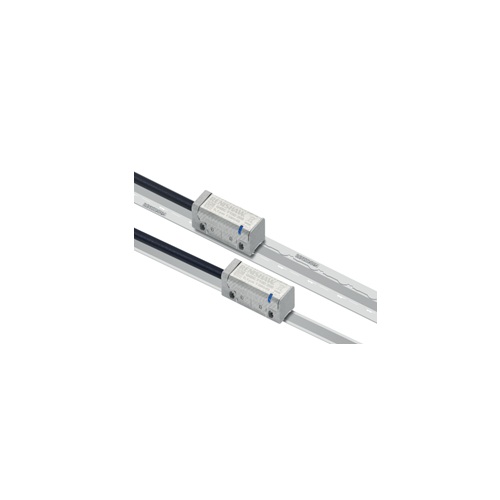

RENISHAW (雷尼紹) 光學尺讀頭比較表

加入詢問單 (0)
Added to Inquiry list.

一、線性光學尺讀頭比較

類型 系列 解析度 精度 最長尺長 最高速度 讀頭尺寸
絕對式 RESOLUTE™ 1 ~ 100 nm ±1 µm/m 最長 21 m 100 m/s 36×16.5×17.2 mm
EVOLUTE™ 50 nm ±10 µm/m 最長 10.02 m 100 m/s 36×16.5×17.2 mm
增量式 QUANTiC™ 10 µm ~ 50 nm ±5 ~ ±15 µm/m 最長 20 m 24 m/s 35×13.5×10 mm
TONiC™ 5 µm ~ 1 nm ±1 ~ ±5 µm/m 最長 20 m 10 m/s 35×13.5×10 mm
VIONiC™ 5 µm ~ 2.5 nm ±1 ~ ±5 µm/m 最長 20 m 12 m/s 35×13.5×10 mm
ATOM DX™ 10 µm ~ 2.5 nm ±3 ~ ±15 µm/m 最長 10 m 20 m/s 20.5×12.7×10.85 mm（頂出：7.85 mm）
ATOM™ 10 µm ~ 1 nm ±3 ~ ±15 µm/m 最長 10 m 20 m/s 20.5×12.7×8.35 mm（FPC：7.3 mm）


二、部分弧形光學尺比較

類型 系列 解析度 精度 最長尺長 最高速度 讀頭尺寸
絕對式 RESOLUTE™ 1 ~ 100 nm ±1 µm/m 最長 21 m 100 m/s 36×16.5×17.2 mm
增量式 QUANTiC™ 10 µm ~ 50 nm ±5 ~ ±15 µm/m 最長 20 m 24 m/s 35×13.5×10 mm
TONiC™ 5 µm ~ 1 nm ±5 µm/m 最長 20 m 10 m/s 35×13.5×10 mm
VIONiC™ 5 µm ~ 2.5 nm ±5 µm/m 最長 20 m 12 m/s 35×13.5×10 mm
ATOM DX™ 10 µm ~ 2.5 nm ±15 µm/m 最長 20 m 20 m/s 20.5×12.7×10.85 mm
ATOM™ 10 µm ~ 1 nm ±15 µm/m 最長 20 m 20 m/s 20.5×12.7×8.35 mm

三、旋轉（圓環）光學尺比較

類型 系列 解析度 精度 (弧秒) 尺徑 最高轉速 讀頭尺寸
絕對式 RESOLUTE™ 18 ~ 32 位元（1 ~ 100 nm） ±0.41~±4.28 52~550 mm 最快 36000 rpm 36×16.5×17.2 mm
增量式 QUANTiC™ 10 µm ~ 50 nm ±0.5~±4.6 52~550 mm 最快 8800 rpm 35×13.5×10 mm
TONiC™ 5 µm ~ 1 nm ±0.5~±4.3 52~550 mm 最快 3673 rpm 35×13.5×10 mm
VIONiC™ 5 µm ~ 2.5 nm ±0.5~±4.3 52~550 mm 最快 4400 rpm 35×13.5×10 mm
ATOM™ 10 µm ~ 1 nm ±3.1~±19.7 17~108 mm 最快 29200 rpm 20.5×12.7×8.35 mm（FPC 7.3 mm）

核心比較亮點

  • RESOLUTE™ / EVOLUTE™ 提供絕對位置回饋，支援多種協定（BiSS、FANUC、Siemens 等），速度快、抗污佳。
  • QUANTiC™ / VIONiC™ / TONiC™ 是高階增量式編碼器，涵蓋多種解析度與線性/旋轉應用，SDE 極低。
  • ATOM / ATOM DX™ 專為極小空間設計，體積精巧但效能不打折，最高解析度達 1 nm，最高速度 20 m/s。
