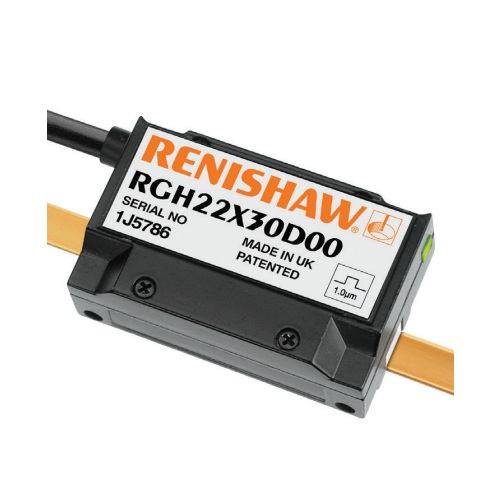

RENISHAW (雷尼紹) 增量式光學尺( Linear Encoder)
RGH22, RGH24, RGH41 系列- 特點
- 非接觸式設計：無磨損與回程誤差問題
- 光學性能穩定：黃金反射層與高硬度表面
- 即時安裝指示：內建 LED 安裝燈號
- 適應惡劣環境：耐衝擊、防震，操作溫度 0~55°C
介紹
RGH 系列為 非接觸式光學尺讀頭系統，具備耐用性高、安裝簡便、
輸出選擇多樣的特點。
可選擇數位或類比輸出，
並具備高抗震（10g）與抗衝擊（100g）能力。
採用黃金鍍膜與硬化瓷漆處理的光柵，利於反光與清潔。
三款型號比較
| 項目 | RGH22 | RGH24 | RGH41 |
|---|---|---|---|
| 尺寸 (H×L×W) | 16.2×44×27 mm | 15×36×13.5 mm | 27×44×17 mm |
| 原點/極限 | 同平面，支援雙極限 | 不同平面，僅支援單極限 | 同平面，支援雙極限 |
| 光柵規格 | 適用 RGS20-S / RGS40-S | 適用 RGS20-S / RGS40-S | 適用 RGS20-S / RGS40-S |
| 解析度範圍 | 10 μm ~ 10 nm，含類比輸出 | 5 μm ~ 10 nm，含類比輸出 | 5 μm ~ 10 nm，含類比輸出 |
| 直線精度 | ±3 μm/m，±0.75 μm/60mm | ±3 μm/m，±1 μm/60mm | ±3 μm/m，±1 μm/60mm |
解析度與速度一覽（數位/類比輸出）
| 解析度 | 對應型號 | 最大速度 (m/s) |
|---|---|---|
| 10 μm | T | 15 |
| 5 μm | D, P | 10 |
| 1 μm | X, Q | 5 |
| 0.5 μm | Z, R | 3 |
| 0.2 μm | W | 0.7 ~ 2.5 |
| 0.1 μm | Y, S | 0.7 ~ 1.3 |
| 50 nm ~ 10 nm | H, I, O | 0.6 ~ 0.065 |
| 類比輸出 | A, B, C | 1 ~ 2 |
安裝與原點 / 極限元件
原點標記（Reference Mark）
- RGM22S（貼黏式）：適用 RGH22/24/41
- RGM22SB（螺絲式）：適用 RGH22/41
- RGM245S（90°螺絲式）：適用 RGH24
- 多種長度（10 / 24.4 / 50 mm）可選，含貼黏與90°螺絲版本
- RGH22 與 RGH41：支援雙極限
- RGH24：因結構限制僅支援單極限
