產品資訊
產品核心特點
| 特性類別 | 說明 |
|---|---|

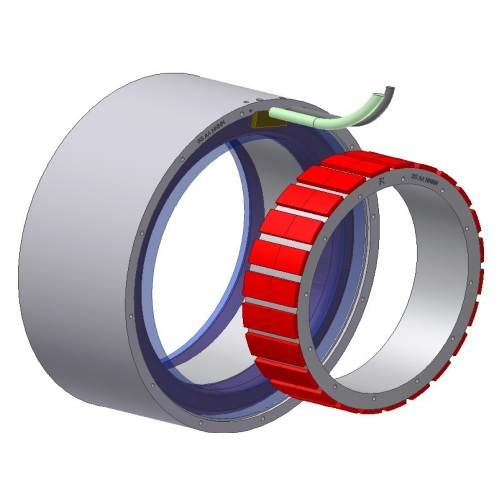

| 設計形式 | Frameless（定子+轉子分離模組） |
| 驅動方式 | 直接驅動（無需齒輪） |
| 轉速範圍 | 80 ～ 1500 RPM |
| 功率範圍 | 200 W ～ 99 kW（依尺寸與轉速） |
| 效率表現 | 在低轉速下效率高達 94% |
| 低啟動阻力 | 僅需 1% 額定扭矩即可啟動 |
| 功率密度 | 高達 600 W/kg（重量比）、2500 W/dm³（體積比） |
| 壽命表現 | MTBF 高達 10 萬小時 |
| 磁摩擦 / 齒槽轉矩 | 幾乎為零，具高靈敏度與順暢啟動能力 |
| 冷卻方式 | 標準型與流體冷卻型皆有提供（流體冷卻可達更高輸出） |
| 電壓設定 | 標準為 230Vac，相間電壓可依應用調整 |
尺寸規格與型號（舉例）
每個系列（如 145STK, 190STK, 300STK 等）具備不同長度與力矩輸出，簡略如下：| 系列 | 外徑 ØB (mm) | 額定轉速 (RPM) | 持續扭矩 (Nm) | 最大扭矩 (Nm) |
|---|---|---|---|---|
| 145STK | 145 | 1500 | 8 ～ 47.4 | 27 ～ 220 |
| 190STK | 190 | 1500 ～ 1000 | 20 ～ 111 | 59 ～ 476 |
| 300STK | 303 | 800 | 55 ～ 295 | 193 ～ 1548 |
| 400STK | 404 | 800 ～ 200 | 125 ～ 700 | 440 ～ 3520 |
| 500STK | 502 | 600 ～ 50 | 210 ～ 1185 | 768 ～ 6912 |
| 800STK | 795 | 250 ～ 30 | 610 ～ 2708 | 1828 ～ 10968 |
性能圖補充說明
- 功率-轉速曲線：顯示在不同環境（40°C、10 m/s風速）下，各型號於不同轉速對應的功率輸出。
- 電壓-轉速曲線：顯示無負載條件下電壓輸出，常以單相電壓為基準計算（乘以 √3 得相間電壓）。
- 線纜需求：當額定電流超過 53A 時建議使用四條單獨線纜輸出。
優勢總結
- 無齒輪高可靠度、零維護
- 高效率、靈敏啟動
- 節省空間與機構簡化
- 多種直徑與長度配置，彈性應用於各種功率需求
- 適用於風力、水力、洋流、再生能源等領域
