什麼是固態繼電器？I-autoc固態繼電器(SSR)原理、5大優勢與應用完整解析
在自動化控制系統中，「開關控制」是整個設備穩定運作的關鍵。傳統的機械式繼電器（EMR）雖然結構簡單、成本低，但因使用金屬接點導通電流，長期運轉後會出現磨損、電弧、接觸不良等問題，造成溫升與壽命下降。為了滿足現代工業設備對高速反應、長壽命、低噪音與高可靠度的需求，固態繼電器（Solid State Relay, SSR）成為取代機械式繼電器的理想方案。
固態繼電器是什麼？它如何突破傳統繼電器的限制？
固態繼電器（SSR）是一種完全沒有機械運動部件的無接點開關。它利用光耦合器與可控矽（SCR/TRIAC）或功率電晶體（MOSFET）等半導體元件來切換電路。相比傳統繼電器，固態繼電器能在微秒至毫秒級內完成導通，並在高頻、高溫或強震動環境下維持穩定表現，廣泛應用於塑膠射出機溫控、半導體設備、醫療儀器與工業自動化產線中。
固態繼電器原理：光隔離與半導體導通機制
固態繼電器的運作核心在於「電氣隔離」與「無接點切換」，其內部構造主要由輸入電路、隔離（耦合）與輸出電路組成：
1. 輸入端：光隔離控制（Optocoupler）
當控制端接收到訊號（如 DC 3-32V）時，內部的發光二極體（LED）會發光。此光訊號觸發光敏元件，實現「光電耦合」。這種設計讓控制端（低壓）與負載端（高壓）完全電氣隔離，有效防止高壓雜訊回饋損壞 PLC 或控制板。
2. 輸出端：半導體元件切換
接收到光訊號後，觸發電路會啟動輸出的功率開關元件：
- 交流負載（AC SSR）：通常使用雙向可控矽（TRIAC）或反並聯 SCR，適合控制加熱器、馬達。
- 直流負載（DC SSR）：使用 MOSFET 或 IGBT，適合直流馬達或電磁閥控制。
3. 過零觸發 vs. 隨機觸發
I-autoc 系列提供不同的觸發模式以適應不同負載：
- 過零觸發（Zero-Crossing）：電壓波形過零點時才導通，能有效抑制射頻干擾（RFI）與突波，最適合電熱絲等阻性負載。
- 隨機觸發（Random Turn-on）：訊號一到立即導通，反應速度極快，適合需要相位控制或精確調節的應用。
固態繼電器選型指南：負載計算與散熱對策
選用固態繼電器不能只看額定電流，必須根據「負載類型」保留足夠的安全裕度（Derating），否則容易因浪涌電流導致擊穿損壞。
依據負載類型計算電流裕度
- 阻性負載（如加熱棒、燈泡）：啟動電流較小，建議固態繼電器額定電流應為負載電流的 1.5 ~ 2 倍。
- 範例：10A 的加熱器，建議選用 15A 或 20A 的固態繼電器。
- 感性負載（如馬達、變壓器、電磁閥）：啟動瞬間會有 5~10 倍的浪湧電流，建議固態繼電器額定電流應為負載電流的 6 ~ 10 倍。
- 範例：2A 的馬達，建議選用 20A 甚至 25A 的固態繼電器，並搭配壓敏電阻（MOV）保護。
散熱設計是壽命關鍵
固態繼電器導通時會產生約 1.2V ~ 1.6V 的「通態壓降」，這會轉化為熱能（發熱量 ≈ 負載電流 × 1.5W）。
- 電流 > 5A：必須安裝散熱片（Heatsink）。
- 電流 > 10A：除了散熱片，建議塗抹導熱矽脂以降低熱阻。
- 電流 > 40A：建議搭配風扇強迫氣冷。
輸出端保護元件
為防止過電壓擊穿固態繼電器內部晶片，建議在輸出端並聯：
- 壓敏電阻（MOV）：吸收突波電壓。
- RC 緩衝電路（Snubber Circuit）：抑制電壓上升率（dv/dt），保護可控矽。
- 快速保險絲：防止負載短路燒毀固態繼電器。
固態繼電器 vs 機械繼電器：哪一種更適合你的設備？
固態繼電器 vs 機械繼電器
| 比較項目 | 固態繼電器（SSR） | 機械繼電器（EMR） |
|---|---|---|
| 內部構造 | 全電子半導體（無可動零件） | 電磁線圈 + 機械彈簧接點 |
| 反應速度 | 極快（微秒至毫秒級） | 慢（有機械延遲與彈跳） |
| 使用壽命 | 極長（無磨損，可達數億次） | 短（接點氧化、磨損） |
| 運作噪音 | 完全靜音 | 有明顯「喀噠」開關聲 |
| 抗震耐摔 | 優（環氧樹脂灌封，耐震動） | 差（震動可能導致誤動作） |
| 電氣特性 | 有通態壓降（發熱）、有微小漏電流 | 接觸電阻極低、斷開無漏電流 |
| 適用場景 | 高頻開關、PID溫控、惡劣環境 | 低頻切換、總電源開關 |
I-autoc固態繼電器5大核心優勢
1. 工業級高可靠度，壽命更長
I-autoc固態繼電器採用高品質可控矽與先進封裝技術，無機械接點磨損，平均壽命遠超傳統繼電器，大幅降低設備維護成本。
2. 內建 RC 保護與高抗干擾
針對工業現場雜訊，I-autoc 部分系列內建 RC 緩衝電路與過壓保護，光耦合隔離有效抵抗電磁干擾（EMI），確保 PLC 長期穩定運作。
3. 優異的導熱與散熱結構
星泰國際 I-autoc 系列採用高導熱陶瓷或鋁基板（DBC）技術，配合強化散熱底座，能快速導出熱能，確保在高負載下仍能維持低溫穩定輸出。
4. 多樣化規格與安裝方式
提供PCB安裝型、面板安裝型、標準導軌型（DIN Rail）及工業模組型，電流範圍從2A至100A以上皆有對應產品，整合靈活。
5. 符合國際安全認證
全系列通過 CE、UL 等國際認證，並經嚴格的高溫老化測試，是半導體設備商與自動化大廠的信賴選擇。
為什麼選擇 I-autoc 固態繼電器？
星泰國際的 I-autoc固態繼電器系列，以「工業級穩定度」為設計核心，兼具可靠性與靈活整合性。通過 CE、UL等國際安全認證，並經高溫老化與耐久測試驗證。採用光隔離高抗干擾設計，可長期穩定運作於高噪訊環境。內建過熱保護與散熱模組，確保高溫環境下仍能持續穩定導通。
提供全系列規格（PCB / 面板 / 導軌 / 工業模組），滿足不同控制需求。這些設計使I-autoc固態繼電器成為眾多半導體設備製造商、塑膠射出機廠與溫控系統整合商的指定選擇，展現星泰國際在自動控制領域的專業與信任。

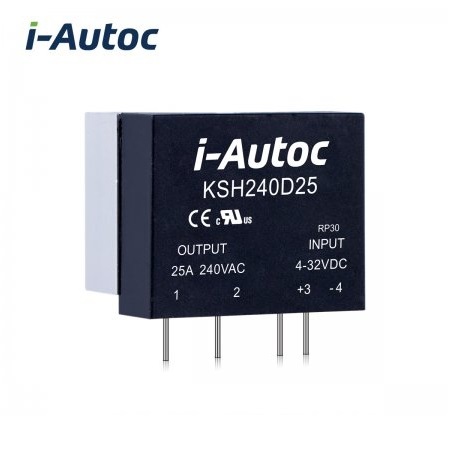

〈產品推薦：i-Autoc 固態繼電器 SSR〉
I-autoc固態繼電器實際應用案例
塑膠射出機加熱控制系統
傳統繼電器因頻繁開關導致接點沾黏，造成溫度失控。導入 I-autoc 導軌型固態繼電器後，配合 PID 控制實現高精度恆溫，良率提升 15%。
半導體製程設備（AOI/光刻）
利用固態繼電器無電弧、無雜訊的特性，應用於無塵室內的精密加熱與曝光控制，避免電磁波干擾敏感儀器。
自動化包裝產線馬達控制
針對輸送帶馬達的高頻啟停，選用 I-autoc增強型固態繼電器（預留 8 倍電流裕度），徹底解決了機械繼電器壽命過短的問題。
結論：讓控制更精準、設備更穩定的關鍵
在追求高效能的工業 4.0 時代，每一次開關切換都影響著產能與安全。星泰國際 I-autoc固態繼電器以光隔離保護、卓越的散熱設計與完整的選型支援，協助工程師解決傳統繼電器的痛點。想了解如何為您的設備計算正確的固態繼電器規格？
歡迎聯絡星泰國際的技術團隊，或前往產品頁面索取完整選型手冊與熱降額曲線圖。
