提供最適合您的方案

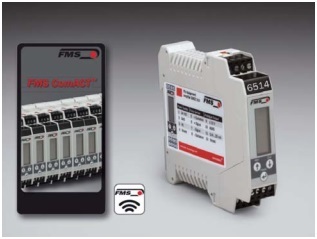

透過手機下載FMS無線傳輸App

(FMS ComACT , Android與IOS均適用，

即可經由藍芽無線傳輸與EMGZ310.ComACT

張力量測放大器連線，透過手機即可進行張

力放大器相關參數設定與張力數值讀取等動作

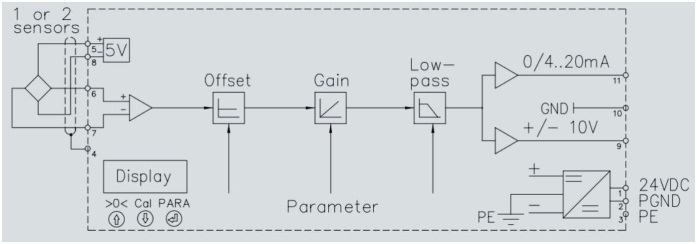

EMGZ310.ComACT數位張力量測放大器的

多功能性包括信號濾波/自動偏移補償和

增益計算等功能

EMGZ310.ComACT技術規格

可連接張力感測器數量

1或2個

感測試激發(excitation)電壓

5VDC,最大30mA

線性誤差

<0.1%

處理器cycle time

1ms

操作 / 參數設置

3個按鍵,4位英文數字LCD顯示屏

類比 / 數位(A/D)轉換解析度

±8192(14bit)

電壓輸出

±10V(12bit)

電流輸出

0-20mA或4-20mA

電源供應

24VDC(18-36VDC),最大200mA

最大功耗

3W

溫度範圍

攝氏0-50度(華氏32-122度)

防護等級

IP20

特殊功能

透過3個按鍵近行操作並顯示於LCD顯示屏上,或者透過手機或平板

電腦的FMS ComACT App近行操作

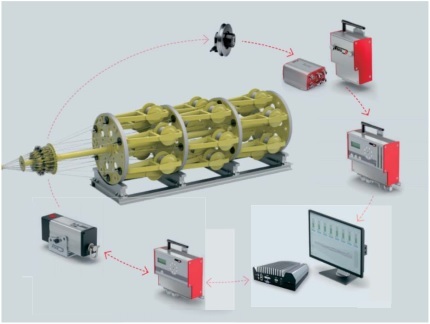

無線傳輸RTM X42張力量測暨控制

系統適用於籠式或管式絞線機的單

導線或絞合線的張力控制。

RTM X42系統最多可連接42個張力

感測器及42個剎車器，絞線機內的

張力感測器數據透過無線傳輸給位於

絞線機外部的張力接收器。

機器操作源及質量管理人員都可以

輕易了解生產過程中的張力量測與

控制的數據變化。張力數值可透過

PLC或RTM X42.CC控制中新顯示。

            FMS RTM X42系統適用於右側絞線機設備:

下圖為剎車控制裝置安裝於绞線機內的實例照片，

位於绞線機外部的控制器透過無線傳輸控制絞線

機內部剎車裝置做動:

FMS

張力感測器

RMGZ系列

RTM X42

張力放大器

EMGZ484.T

RTM X42

無線張力發送器

EMGZ482.T

RTM X42

無線張力發送器

EMGZ482.R

RTM X42

剎車無線收發器

RTM X42.BC.R.T/R

RTM X42

剎車無致動器

RTM X42.BC.BA

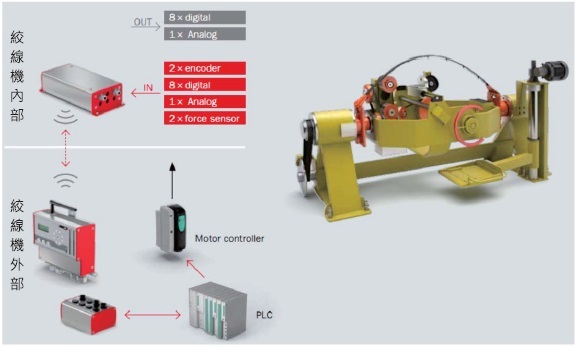

RTM MP雙向無線訊號

傳輸系統適用於旋轉型機構。

RTM MP可透過無線方式

將旋轉型機構內部的下列

訊號傳至位於旋轉型機構

外部的接收器:

1.編碼器*2

2.數位輸入*8

3.類比輸入*1

4.張力感測器*2

5.數位輸出*8

6.類比輸出*1

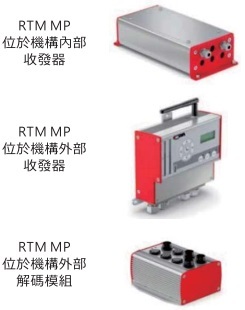

RTM MP系統由三個

主要部份主成:

1.位於旋轉型機構內部的收發器

2.位於旋轉型機構外部的收發器

3.位於旋轉型機構外部的解碼模組

RTM MP位於旋轉機構內部的收發器通過電纜連接到

每個信號源，所有訊號可無線雙向傳輸機構內部與外

部的收發器，兩個收發器之間的極實數據傳輸具有高

可靠度，訊號不會被其它無線訊號干擾。

位於機構外部的解碼模組負責數據處理，並且用於與

PLC或其它控制器的連接。

傳統的旋轉機構大多使用滑環(旋轉連接器)進行

訊號傳輸，造成設計上的複雜性及維修的困難度，

而RTM MP系統完全可以取代滑環，實現訊號無

線雙向傳輸，大幅降低機構的複雜度。RTM MP

系統非常適合用於以下兩種機械:  1.綑紮機     2.絞線機

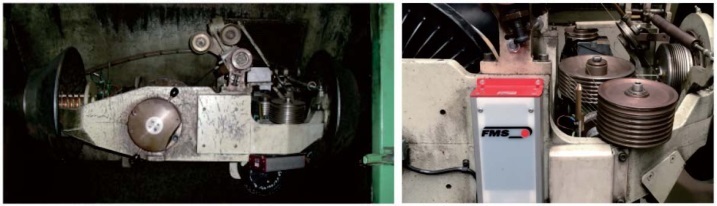

RTM MP安裝實例照片
