   基本功能

     ■歸零

      ■1/2功能

      ■搜尋參考點功能

      ■ABS/INC轉換

         ■公英制轉換mm/inch

         ■角度顯示方式轉換

         ■RS232輸出接口

         ■USB輸出接口

●軸數:三軸(可單獨顯示一軸或二軸)

●可接光學尺或圓形編碼器

●光學尺線性補償

●圓形編碼器補償

●軸方向性設定

●圓形編碼器角度方式顯示

● 串列傳輸速率設置: 1200,2400,4800,

                                      9600,19200,38400

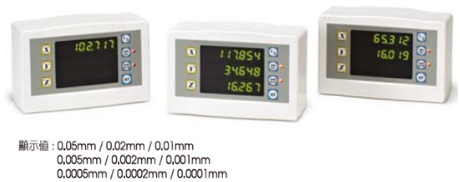

● 光學尺解析度: 0.05 / 0.02 / 0.01mm

                           0.005/ 0.002/  0.001mm

                              0.0005/ 0.0002/  0.0001mm

●每一軸可以單獨使用不同解析度的光學尺或圓形編碼器

●每一軸可單獨使用數字顯示或交度顯示

 功能

含義

 設置參數含義

 F0

軸數

 1_ _ _1軸顯示，2_ _ _2軸顯示，3_ _ _3軸顯示

 F1

光學尺解析度

 0.05、0.02、0.01、0.005、0.002、0.001、0.0005、0.0002、0.0001

 F2

軸方向性設定

 0_ _ _正方向計數 ; 1_ _ _負方向計數

 F3

光學尺線性補償

 最高位為符號位，參考註1的計算方法

 F4

圓形編碼器線數

 默認為0，如果設置非0，該軸按角度方式顯示

 F5

圓形編碼器補償

 最高位為符號位，參考註 2 的計算方法

 F6

串列傳輸速率設置

 1200、2400、4800、9600、19200、38400

 F7

蜂鳴器開關

 0_ _ _蜂鳴器關閉;1_ _ _蜂鳴器開啟

 F8

回復出場預設值

 0_ _ _不回復 ; 1_ _ _回復

 F9

退出設置

 退出設置
